Bauanleitung 121.043
Lernprogramm Getriebetechnik Easy
VERSUCHE
3
Zwischenrad
Das Zwischenrad verändert die Übersetzung nicht egal wie groß oder klein es ist.
Jeder Zahn vom ersten Rad der einen Zahn des Zwischenrads weiterschiebt, bewirkt, dass das dritte Rad von einem Zahn auch nur um einen Zahn
weiter- geschoben wird. Also Übersetzung 1 : 1 . Der Sinn eines Zwischenrades besteht in der Änderung des Drehsinns und/oder der Überbrückung
eines kurzen Weges zwischen den Wellen von Zahnrad 1 und Zahnrad 3.

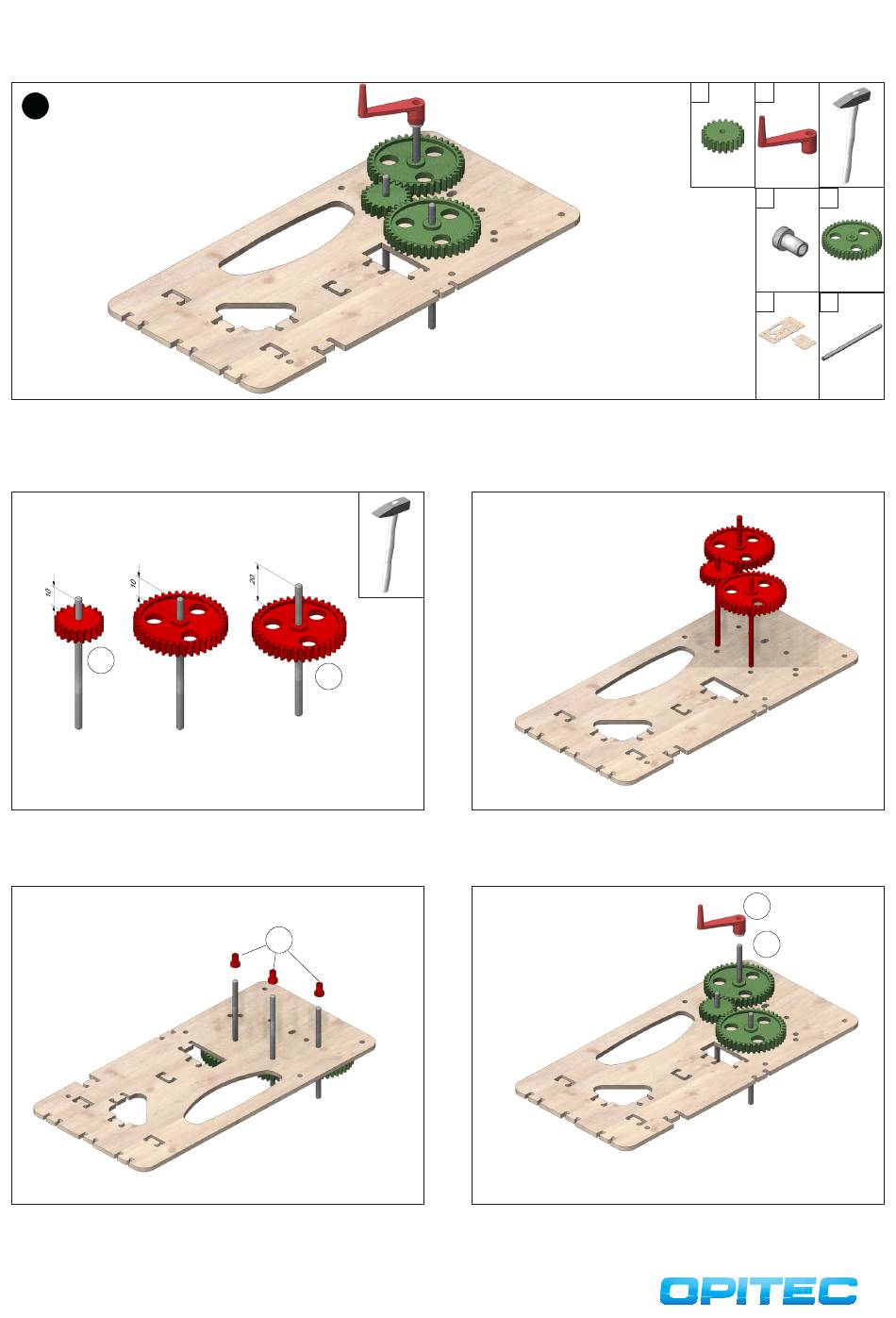

Aufbau:
5
Ein Zahnrad (5) wie abgebildet 25mm eingerückt auf eine Achse (3) auf-
stecken. Ein Zahnrad (4) 15mm eingerückt auf eine Achse (3) aufstecken.
Gegebenenfalls einen Hammer zur Hilfe nehmen.
Von unten mit jeweils einem Reduzierstück (15 ) fixieren.
6
4
15
Die beiden Achsen mit den Zahnrädern durch die Bohrungen (siehe
Abbildung) der Grundplatte (1) einstecken und von unten mit jeweils
einem Reduzierstück (15 ) fixieren.
Ein Reduzierstück (15) von unten in die Kurbel (9) einstecken und diese
wie abgebildet auf die Achse (3) aufstecken. Fertig!
5
9
1x
4
15
4x
1
3
3x
9
15
2x
