Bauanleitung 121.043
Lernprogramm Getriebetechnik Easy
VERSUCHE
2
Übersetzung 2:1
Die Zahnräder haben ungleiche Zähnezahlen. Das kleine Rad hat 20 Zähne, das große 40 Zähne. Das große Rad hat also doppelt soviele Zähne und
auch einen doppelt so großen Durchmesser. Halbe Drehzahl, doppelte Umfangskraft (im Vergleich zu Versuch 1).

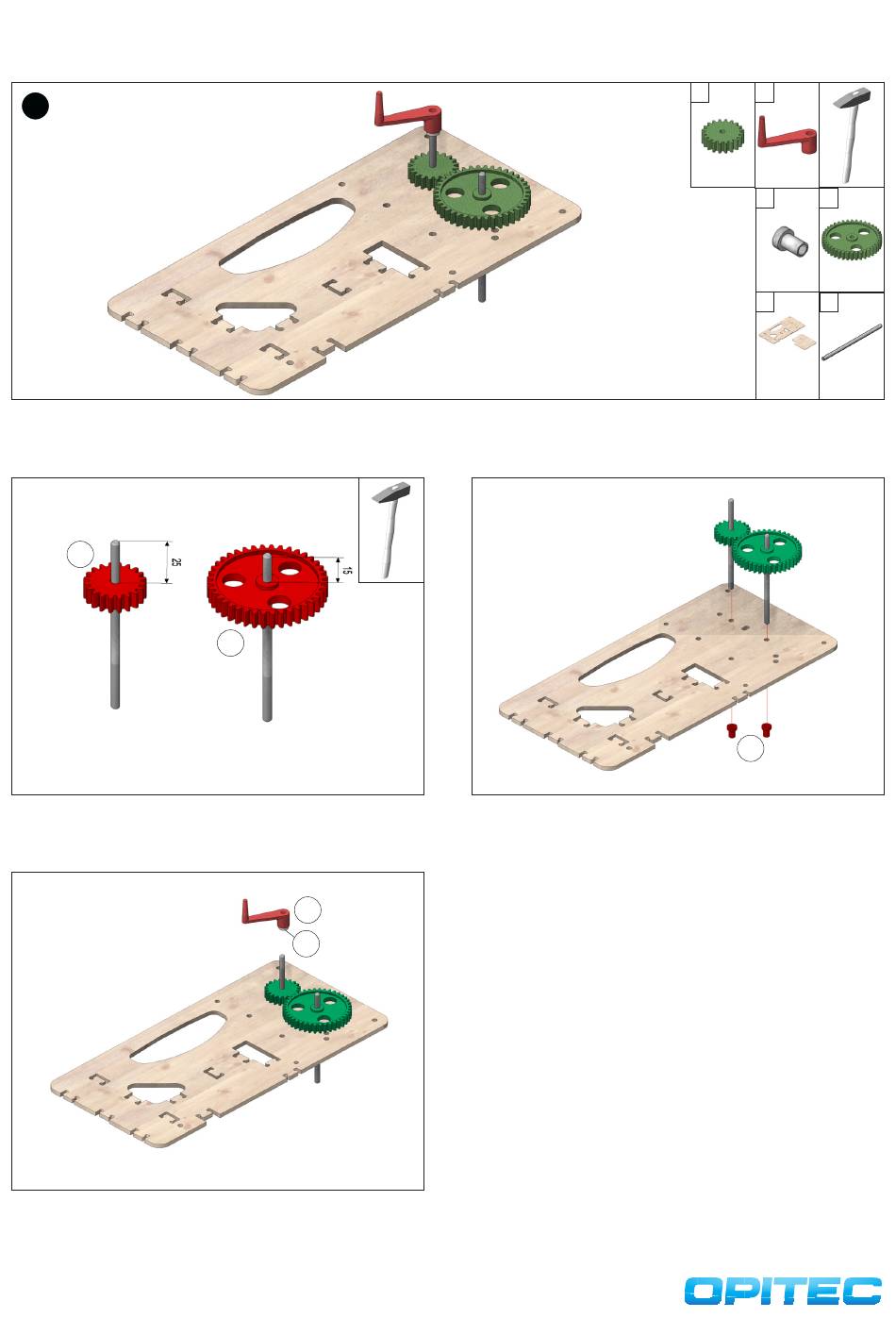

Aufbau:
5
Ein Zahnrad (5) wie abgebildet 25mm eingerückt auf eine Achse (3) auf-
stecken. Ein Zahnrad (4) 15mm eingerückt auf eine Achse (3) aufstecken.
Gegebenenfalls einen Hammer zur Hilfe nehmen.
Ein Reduzierstück (15) von unten in die Kurbel (9) einstecken und diese
wie abgebildet auf die Achse (3) aufstecken. Fertig!
5
4
9
15
1x
Die beiden Achsen mit den Zahnrädern durch die Bohrungen (siehe
Abbildung) der Grundplatte (1) einstecken und von unten mit jeweils
einem Reduzierstück (15 ) fixieren.
5
9
4
15
3x
1
3
2x
15
1x
