Bauanleitung 121.043
Lernprogramm Getriebetechnik Easy
VERSUCHE
1
Übersetzung 1:1
Die Zahnräder haben die gleiche Zähnezahl und den gleichen Durchmesser Dadurch drehen sich beide Räder gleich schnell, mit der gleichen Drehzahl
und der gleichen Umfangskraft. Es ändert sich nur die Drehrichtung.

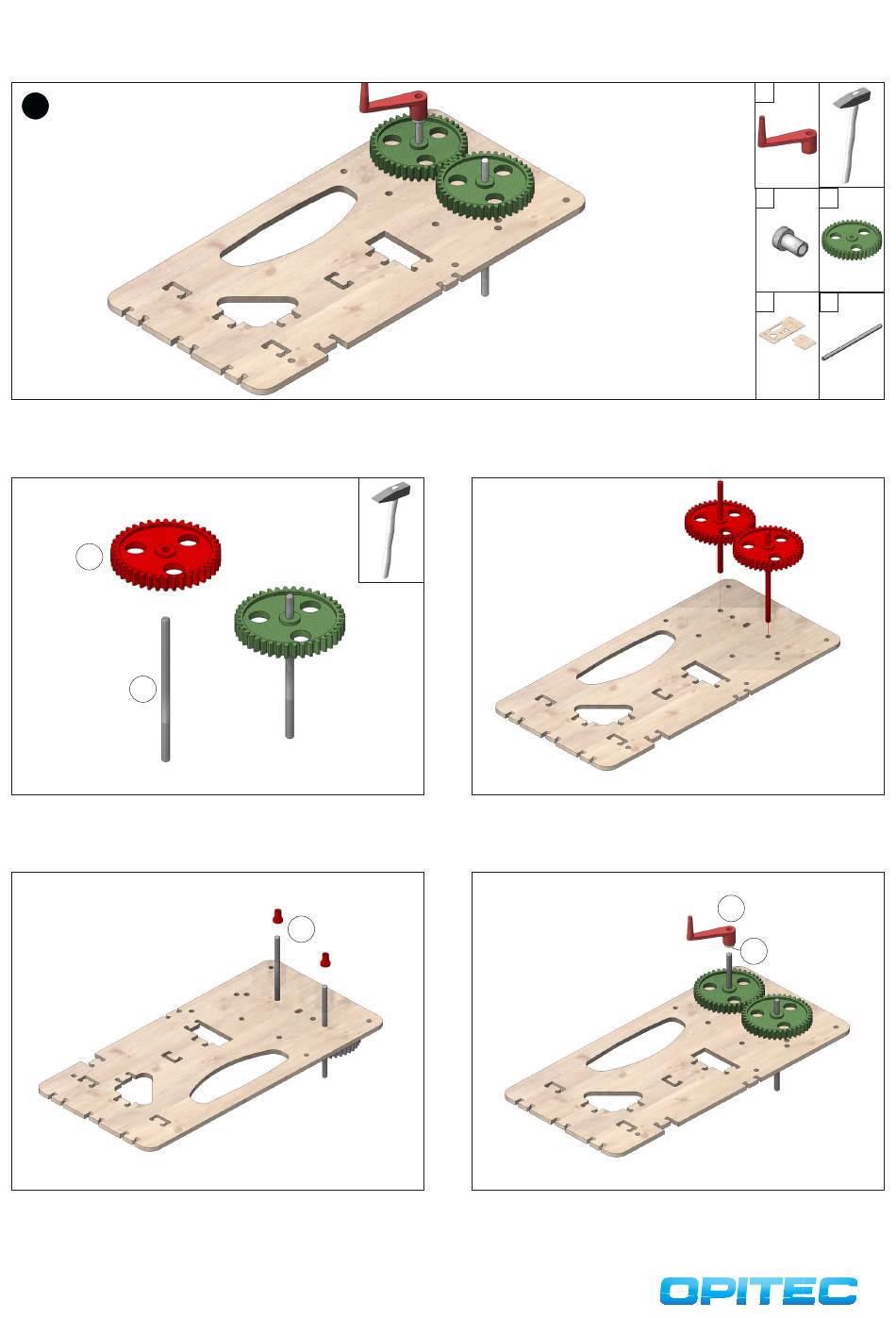

Aufbau:
4
3
Jeweils ein Zahnrad (4) auf eine Achse (3) jeweils 10 bzw. 20mm einge-
rückt aufstecken. Gegebenenfalls einen Hammer zu Hilfe nehmen.
Ansicht von unten!
Von unten jeweils ein Reduzierstück (15) aufschieben und fixieren.
4
15
Die beiden Achsen mit den Zahnrädern durch die Bohrungen (siehe
Abbildung) der Grundplatte (1) einstecken.
Ein Reduzierstück (15) von unten in die Kurbel (9) einstecken und diese
wie abgebildet auf die Achse (3) aufstecken. Fertig!
9
4
15
3x
2x
1
3
2x
9
15
