Bauanleitung 121.043
Lernprogramm Getriebetechnik Easy
VERSUCHE
Das Winkelgetriebe
8
Wie das Schneckengetriebe ändert das Winkelgetriebe auch die Richtung der Wellen um 90 Grad. Im Gegensatz zum Schneckengetriebe sind beim
Winkelgetriebe aber kleine Übersetzungen möglich. Meist verwendet ist 1:1. Anwendungsbeispiel : Betätigungsgetriebe von Oberlichtern.
5

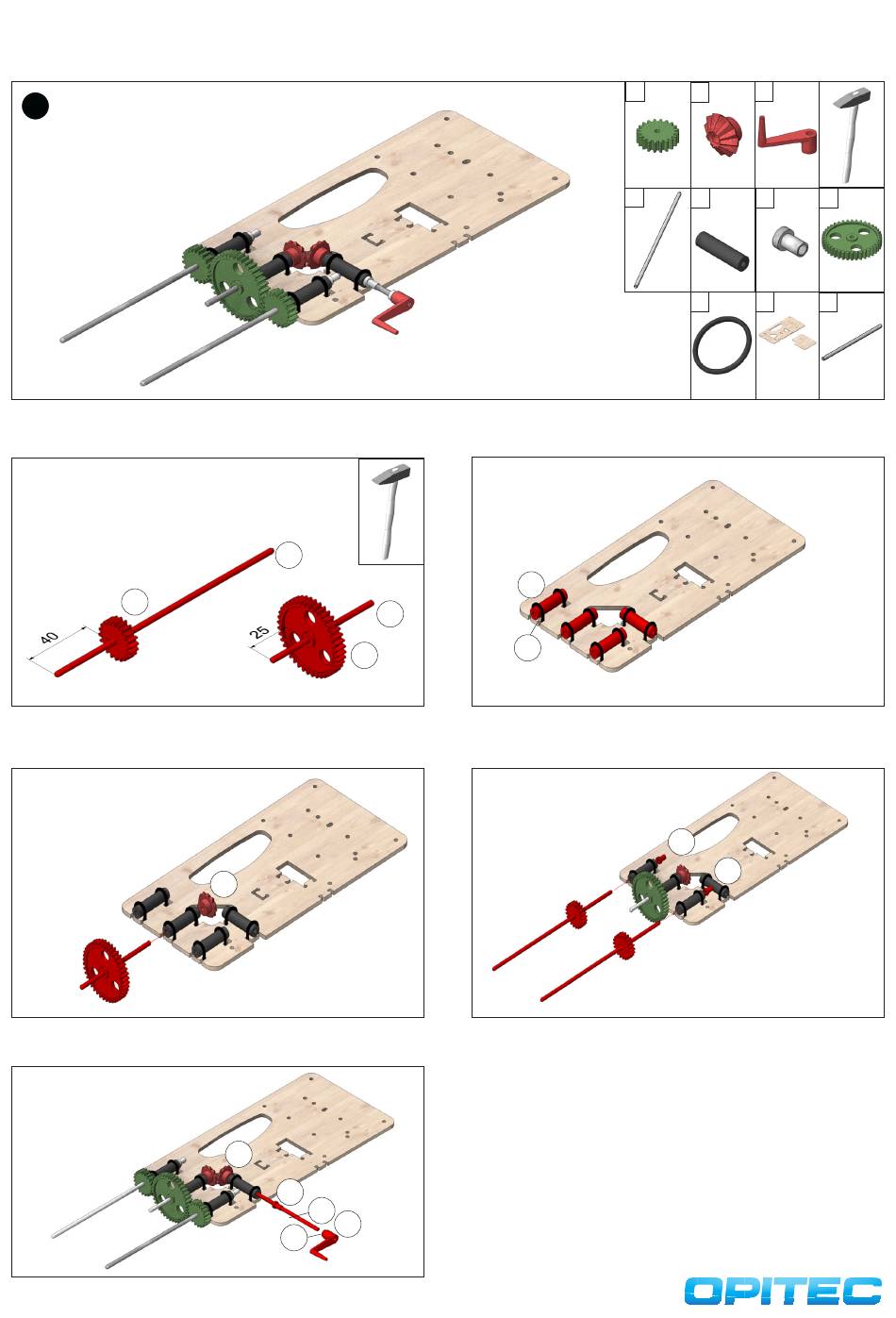

Auf zwei Achsen (2) jeweils ein Zahnrd (5) 40mm eingerückt aufstecken.
Auf eine Achse (3) ein Zahnrad (4) ca. 25mm eingerückt aufstecken.
Die Achse (3) mit dem Zahnrad (4) durch das mittlere Distanzröllchen (12)
stecken und ein Kegelrad (6) aufstecken.
11
2
2x
6
6
15
3
9
15
12
3
13
4
4 Distanzröllchen (12) mit jeweils einem O-Gummiring (13) an vorgesehe-
nen Stellen (siehe Abbildung) befestigen.
Die beiden Achsen (2) mit den Zahnrädern (5) wie abgebildet durch die
äusseren Distanzröllchen (12) stecken und mit jeweils einem Reduzier-
stück (15) fixieren.
Eine Achse (3) durch das seitliche Distanzröllchen schieben. Ein Kegelrad
(6) aufstecken. Mit einerm Reduzierstück (15) fixieren. Ein Reduzierstück
(15) von unten in die Kurbel (9) einstecken und diese wie abgebildet auf
die Achse aufstecken. Fertig!
5
9
6
2
12
15
4x
2x
4x
13
1
4x
15
15
4
1x
3
2x
