Bauanleitung 121.043
Lernprogramm Getriebetechnik Easy
VERSUCHE
Reibradgetriebe
10
Reibradgetriebe werden bei eher anspruchslosen Antriebsaufgaben verwen- det. Die Übertragung der Umfangskräfte geschieht über die Reibung die
zwischen zwei aneinander gepressten Rädern oder Walzen entsteht. Die Nachteile sind der Schlupf, das relativ geringe übertragbare Drehmoment, der
hohe Verschleiß und die hohen Reibungsverluste. Vorteile : Es ist billig und einfach herzustellen.
15
10

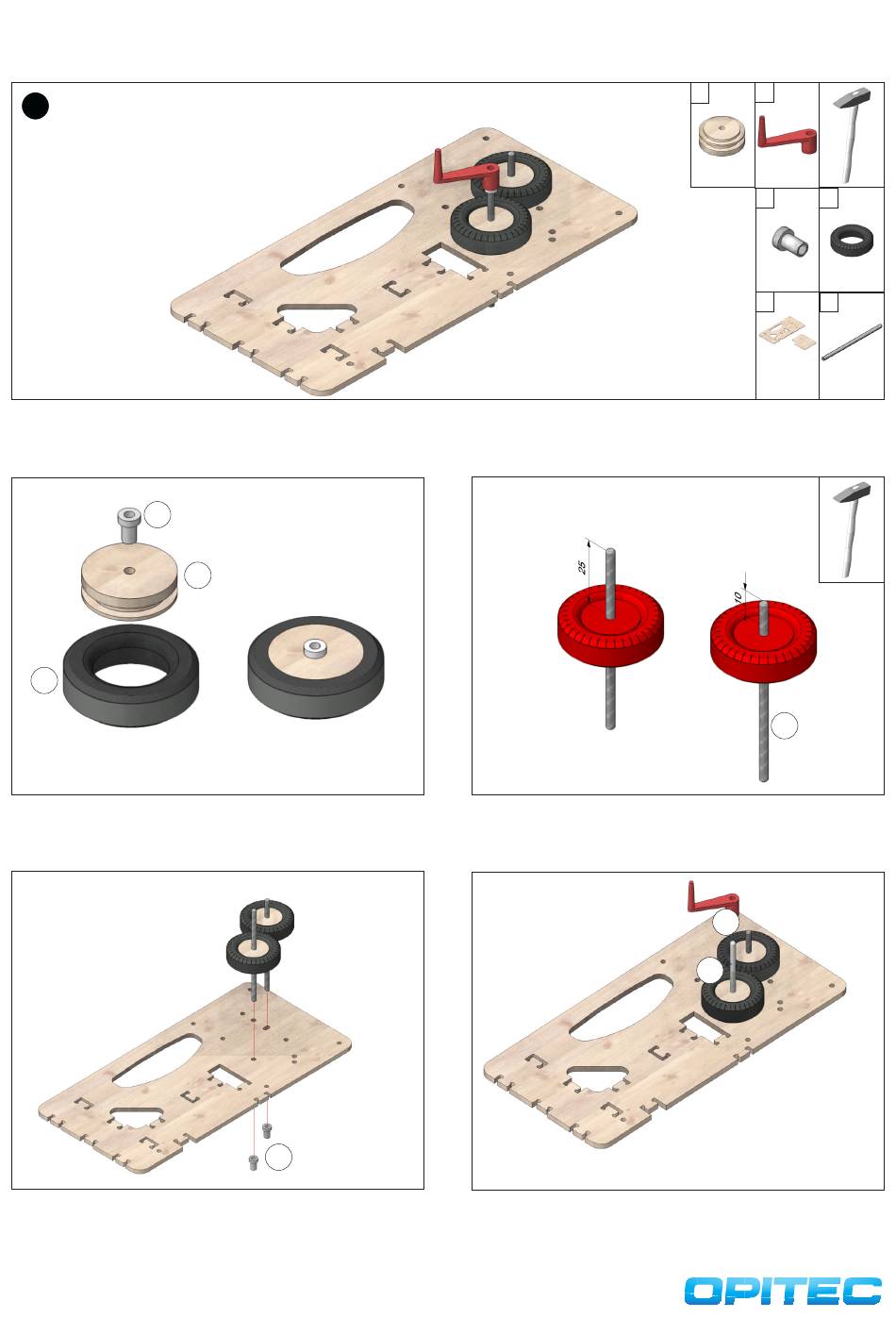

Jeweils eine Holzfelge (11) in jeweils ein Laufrad (10) einstecken. In jede
Felge ein Reduzierstück (15) einstecken.
Die Räder auf den Achsen wie abgebildet in der Grundplatte einstecken
und von unten mit jeweils einem Reduzierstück (15) fixieren.
13
11
15
Aufbau:
Ein Rad 25mm eingerückt auf eine Achse (3) aufstecken. Das andere Rad
10mm eingerückt auf eine weitere Achse (3) aufstecken.
Ein Reduzierstück (15) von unten in die Kurbel (9) einstecken und diese
wie abgebildet auf die Achse (3) aufstecken. Fertig!
11
9
2x
10
15
5x
2x
1
3
2x
3
9
15
