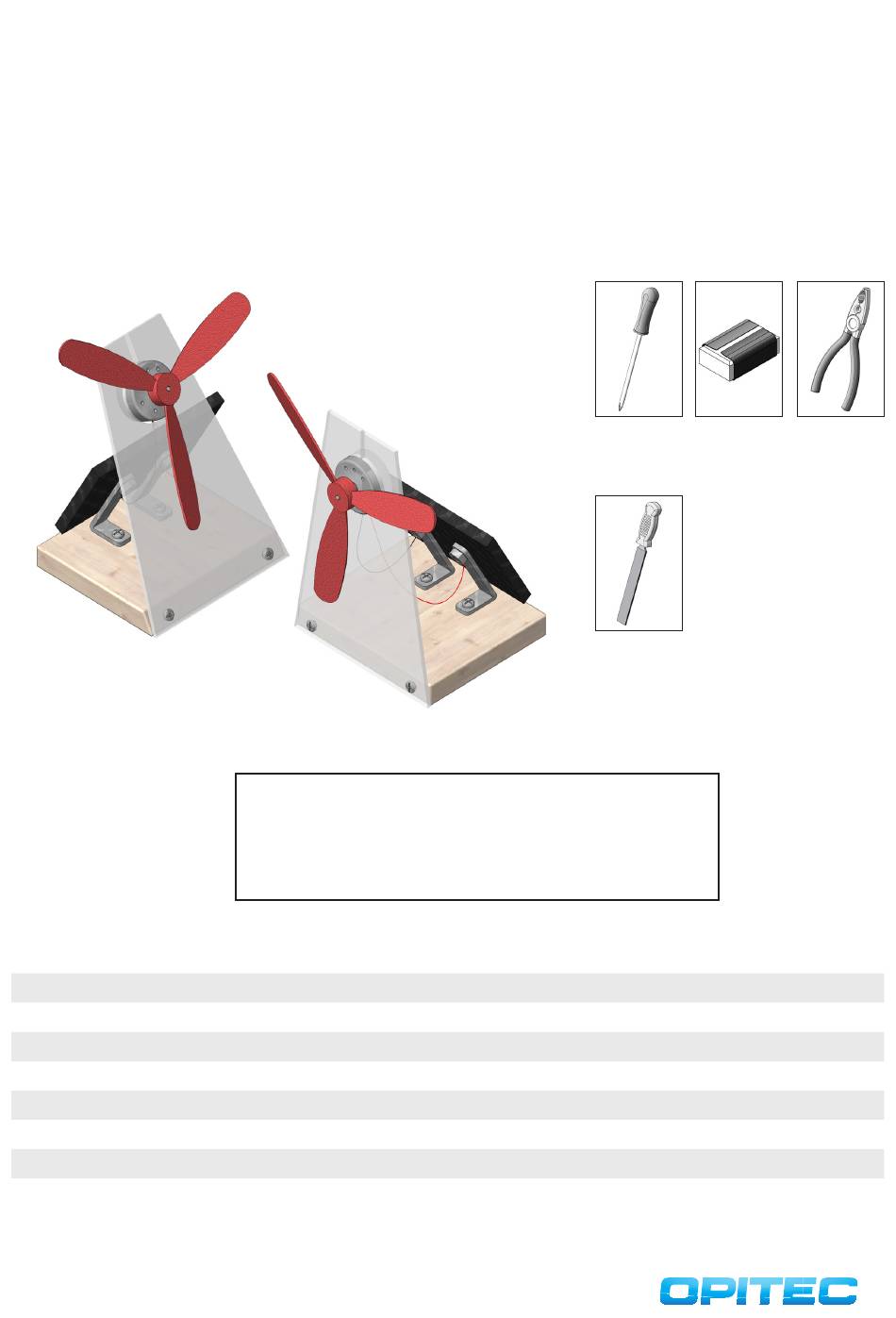

Easy Line Solar Propeller
Stückliste
Sperrholz
Acrylglas gebohrt trapezförmig
Solarzelle gekapselt 0,5V
Luftschraube 1-tlg
Solarmotor RF 300
Linsen-Kreuzschlitz-Blechschraube
Linsen-Kreuzschlitz-Blechschraube
Reißnägel
1
109058
Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel
mit Spielzeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmit-
tel als Unterstützung der pädagogischen Arbeit. Dieser Bausatz darf von Kindern und
Jugendlichen nur unter Anleitung und Aufsicht von sachkundigen Erwachsenen gebaut
und betrieben werden. Für Kinder unter 36 Monaten nicht geeignet. Erstickungsgefahr!
Stückzahl
1
1
1
1
1
2
2
2
Benötigtes Werkzeug:
Kreuzschlitz-
schraubendre-
her
Werkstattfeile
Hinweis
Maße (mm)
80 x 70 x 10 mm
115 x 80 x 2
75 x 45 x 0,5 mm
Ø 10
Ø 24
2,9 x 9,5
2,9 x 13
Schleifpapier
Bezeichnung
Grundplatte
Motorhalter
Stromquelle
Antrieb
Befestigung
Befestigung
Befestigung
Kombizange
Teile-Nr.
1
2
3
4
5
6
7
8
Werbung
Verwandte Anleitungen für Opitec Easy Line Solar Propeller
Inhaltszusammenfassung für Opitec Easy Line Solar Propeller
- Seite 1 Werkstattfeile Hinweis Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spielzeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmit- tel als Unterstützung der pädagogischen Arbeit. Dieser Bausatz darf von Kindern und Jugendlichen nur unter Anleitung und Aufsicht von sachkundigen Erwachsenen gebaut und betrieben werden.
- Seite 2 Bauanleitung 109.058 Easy-Line Solar-Propeller Bei Variante A, wird die Grundplatte an einer Kante (80 mm) ca. 30° Variante A: Mit einer Werkstattfeile und Schleifpapier die Kante ca. 30° abgeschrägt. Bei Variante B, bleibt die Grundplatte unbearbeitet. abschrägen. Die Acrylplatte (2) mit den Schrauben (7), wie abgebildet, auf die Kante Beide Flachstäbe (diese sind an der Solarzelle befestigt) nach obriger der Sperrholzplatte aufschrauben.
- Seite 3 Bauanleitung 109.058 Easy-Line Solar-Propeller Die Solarzelle, wie abgebildet, mit den beiden Schrauben (6), oder den Den Motor (5) in die vorgebohrte Halterung in der Acrylplatte (s. Bild) beiden Reißnägeln (8) auf der Grundplatte befestigen. einstecken. Die Luftschraube (4) auf die Motorachse aufstecken. Fertig! Variante B: Fertig! (gleicher Aufbau)
