Bauanleitung 121.043
Lernprogramm Getriebetechnik Easy
VERSUCHE
7
Das Schaltgetriebe
Braucht man in einem Getriebe mehrere Übersetzungen, dann greift man zum Schaltgetriebe. Um von einem Gang in den anderen zu schalten,
müssen ein bis mehrere Räder entlang ihrer Wellenachse verschiebbar sein. Bekanntestes Beispiel ist das Schaltgetriebe in Autos.
3

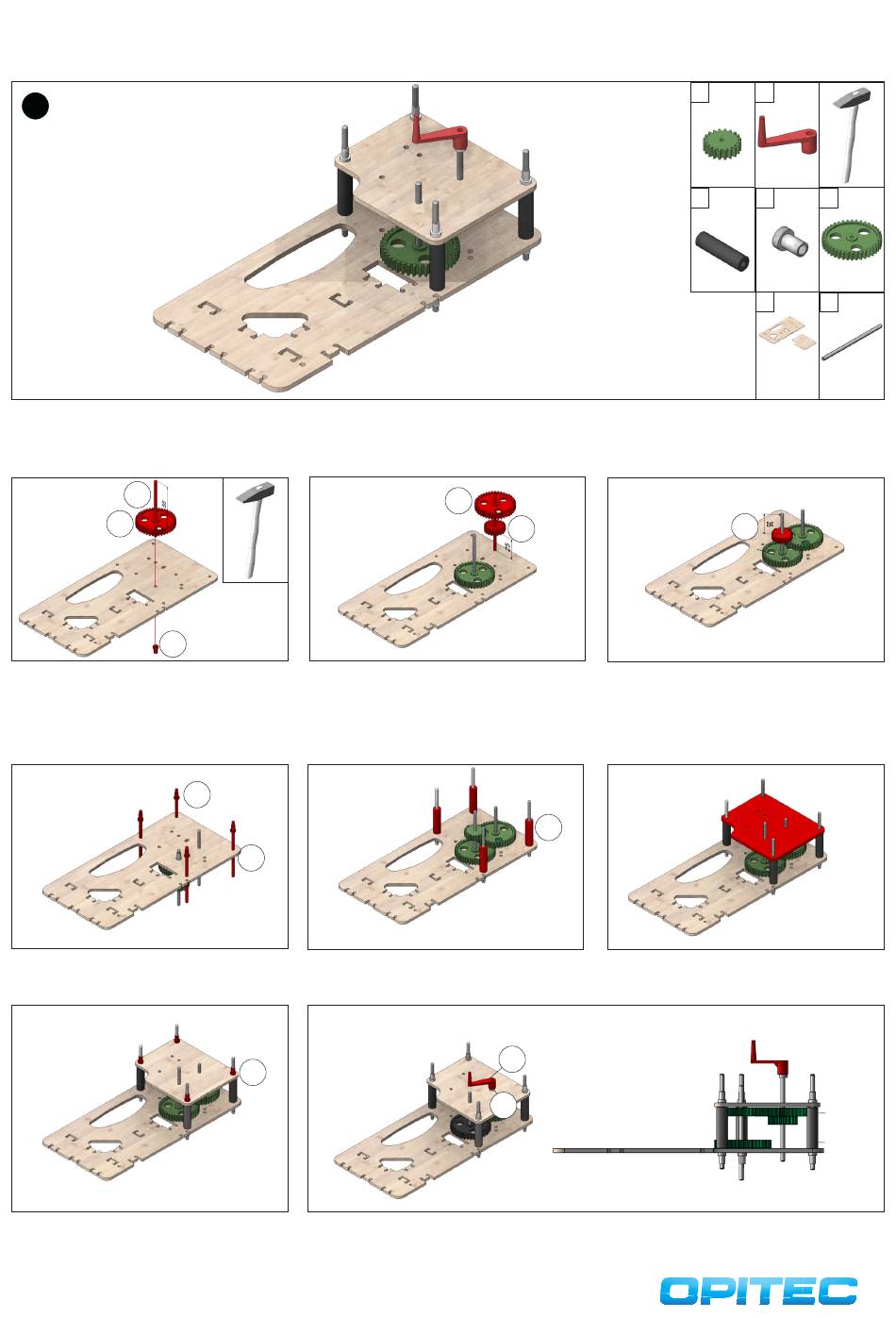

Aufbau:
4
15
Ein Zahnrad (4) wie abgebildet 55mm eingerückt
auf die Achse aufstecken und von unten mit
einem Reduzierstück (15) fixieren.
4 Achsen (3) von der Rückseite her einstecken
und mit jeweils einem Reduzierstück (15)
fixieren.
Von oben mit jeweils einem Reduzierstück (15)
fixieren.
10
Ein Zahnrad (5) wie abgebildet 25mm von
unten eingerückt auf die Achse aufstecken. Ein
Weiteres Zahnrad (4) aufstecken so dass dieses
auf dem kleinen Zahnrad aufsitzt. Dann wie
abgebildet einstecken.
15
3
Wieder umdrehen und von oben jeweils ein
Distanzröllchen (12) auf die Achsen aufstecken.
15
Ein Reduzierstück (15) in die Kurbel (9) einstecken und wie abgebildet auf die Achse (3) aufstecken.
4
5
Ein Zahnrad (5) 35mm eingerückt auf die Achse
wie abgebildet aufstecken.
12
Die kleine Grundplatte (1) wie abgebildet
aufstecken.
9
15
5
9
2x
4
12
15
4x
10x
2x
1
3
6x
5
schnell
langsam
