1. Die CLICKECG Aufnahmeeinheit
Das clickecg Aufnahmesystem besteht aus folgenden Teilen:
- Aufnahmeeinheit für 12 Kanäle
- 10-poliges Patientenkabel
- USB-Kabel.
In diesel Abschnitt werden die Bestandteile des Systems beschrieben.

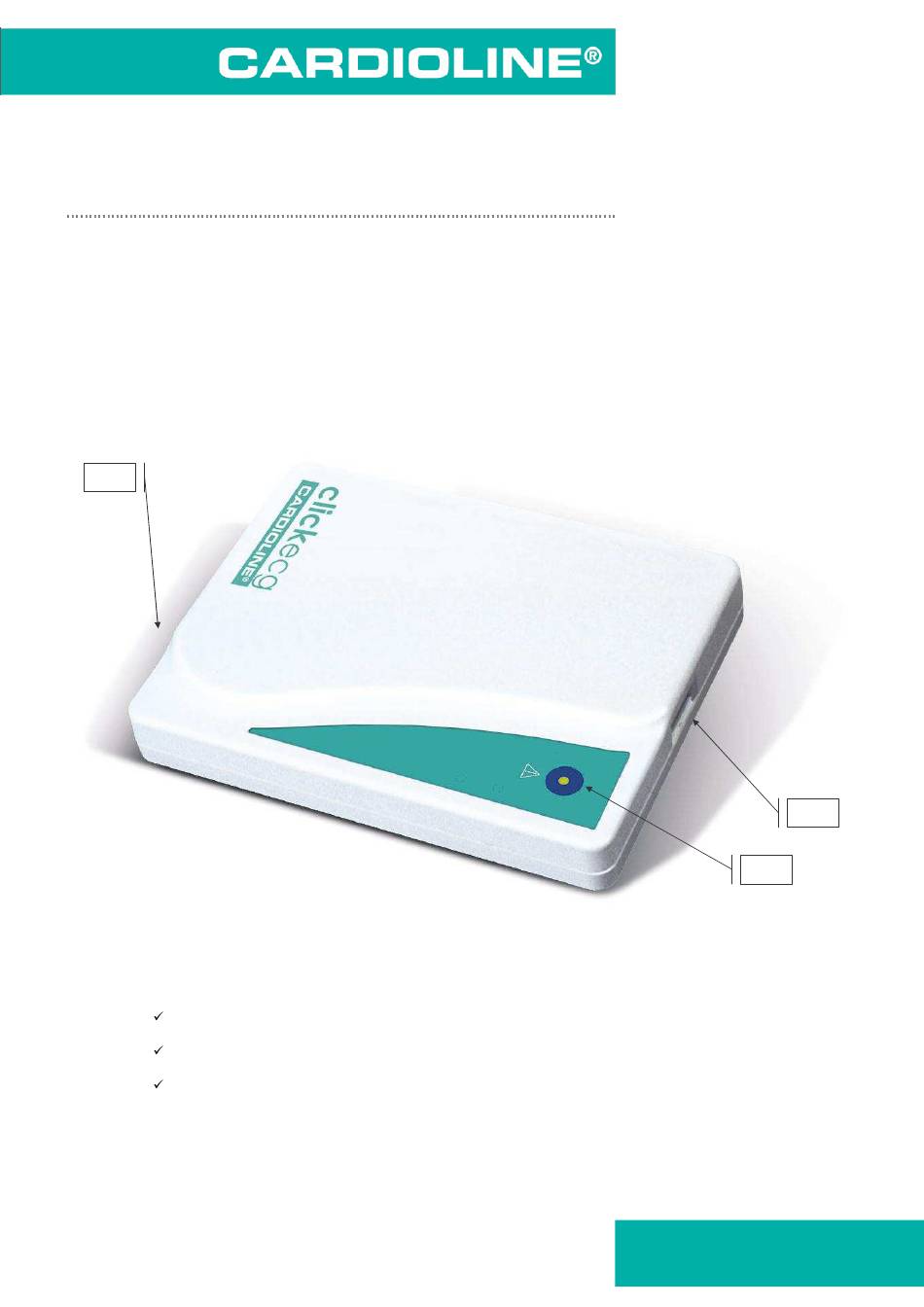

In der Abbildung ist eine Frontansicht des Aufnahmegerätes clickecg
dargestellt.
3
Legende
1. LED Verbindung
zeigt den Verbindungsstatus an:
GRÜN: die Verbindung funktioniert und die EKG-Signale
laufen auf dem PC-Bildschirm
AUS: Software nicht aktiviert oder, falls doch aktiviert, keine
korrekte Kabelverbindung
ROT: Störung in der Aufnahmeeinheit oder in der Software
(CARDIOLINE Kundendienst ansprechen).
2. USB-Anschluss
3. Eingang für Patientenkabel
Benutzerhandbuch
Rel. 2.xx - Ausg. 1.0
clickecg
®
CARDIOLINE
is an et medical devices SpA brand
w w w . c a r d i o l i n e . b i z
11
2
1
