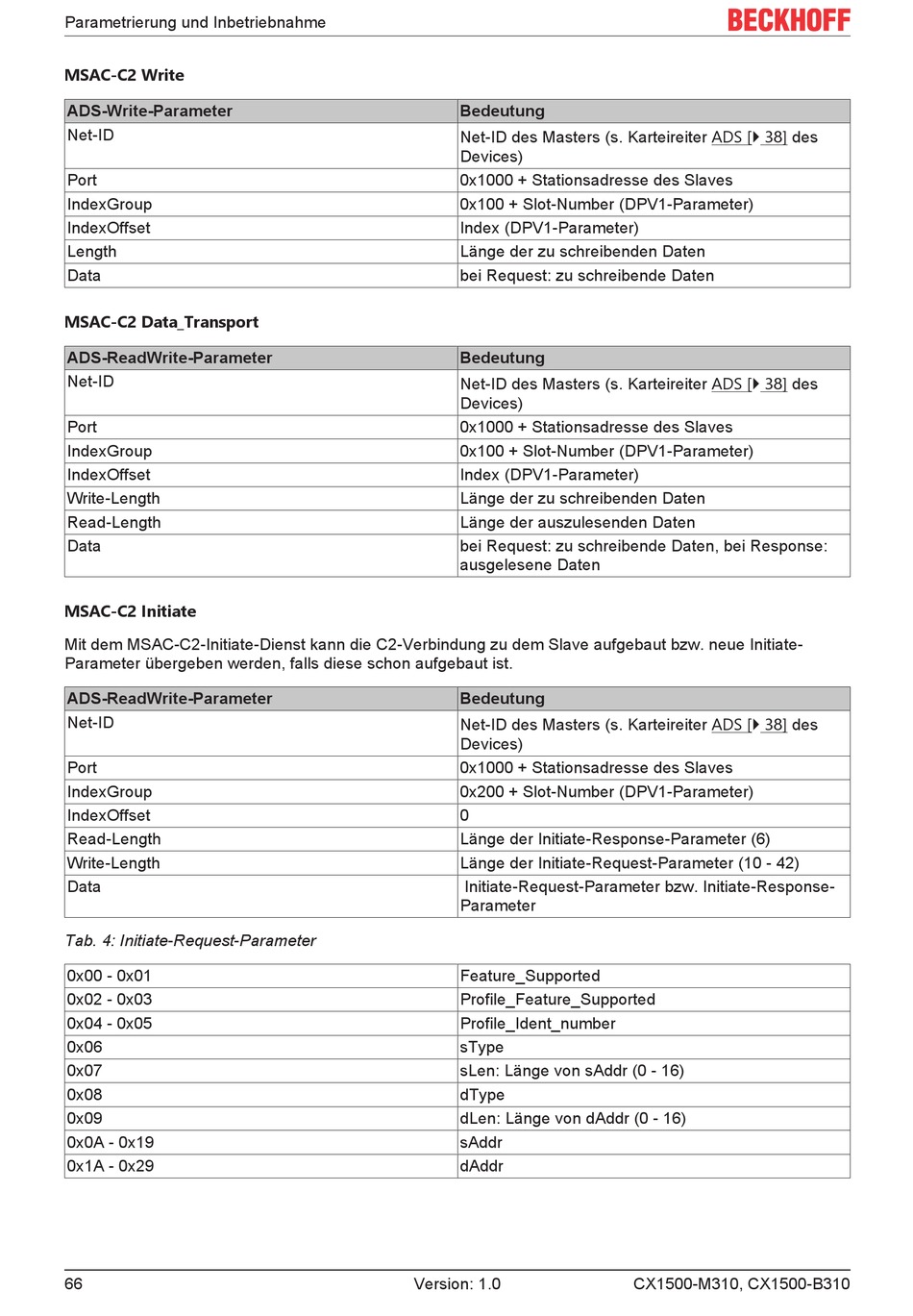

Parametrierung und Inbetriebnahme
MSAC-C2 Write
ADS-Write-Parameter
Net-ID
Port
IndexGroup
IndexOffset
Length
Data
MSAC-C2 Data_Transport
ADS-ReadWrite-Parameter
Net-ID
Port
IndexGroup
IndexOffset
Write-Length
Read-Length
Data
MSAC-C2 Initiate
Mit dem MSAC-C2-Initiate-Dienst kann die C2-Verbindung zu dem Slave aufgebaut bzw. neue Initiate-
Parameter übergeben werden, falls diese schon aufgebaut ist.
ADS-ReadWrite-Parameter
Net-ID
Port
IndexGroup
IndexOffset
Read-Length
Write-Length
Data
Tab. 4: Initiate-Request-Parameter
0x00 - 0x01
0x02 - 0x03
0x04 - 0x05
0x06
0x07
0x08
0x09
0x0A - 0x19
0x1A - 0x29
66
Bedeutung
Net-ID des Masters (s. Karteireiter ADS [} 38] des
Devices)
0x1000 + Stationsadresse des Slaves
0x100 + Slot-Number (DPV1-Parameter)
Index (DPV1-Parameter)
Länge der zu schreibenden Daten
bei Request: zu schreibende Daten
Bedeutung
Net-ID des Masters (s. Karteireiter ADS [} 38] des
Devices)
0x1000 + Stationsadresse des Slaves
0x100 + Slot-Number (DPV1-Parameter)
Index (DPV1-Parameter)
Länge der zu schreibenden Daten
Länge der auszulesenden Daten
bei Request: zu schreibende Daten, bei Response:
ausgelesene Daten
Bedeutung
Net-ID des Masters (s. Karteireiter ADS [} 38] des
Devices)
0x1000 + Stationsadresse des Slaves
0x200 + Slot-Number (DPV1-Parameter)
0
Länge der Initiate-Response-Parameter (6)
Länge der Initiate-Request-Parameter (10 - 42)
Initiate-Request-Parameter bzw. Initiate-Response-
Parameter
Feature_Supported
Profile_Feature_Supported
Profile_Ident_number
sType
sLen: Länge von sAddr (0 - 16)
dType
dLen: Länge von dAddr (0 - 16)
sAddr
dAddr
Version: 1.0 CX1500-M310, CX1500-B310
