detected bus-errors: Hier wird die Anzahl der festgestellten Busfehler angezeigt, wenn dieser Zähler
ungleich 0 ist, sollte die Verkablung geprüft werden (falls keine PROFIBUS-Stecker abgezogen oder
gesteckt wurden (in der Regel gibt es beim Abziehen oder Stecken von PROFIBUS-Steckern auch kurze
Busstörungen)).
CycleWithRepeatCounter: Hier wird die Anzahl der PROFIBUS-Zyklen angezeigt, in denen mindestens
einmal ein Telegramm wiederholt wurde. Wiederholungen sind auch ein Anzeichen dafür, dass die
Busphysik nicht völlig okay ist.
max. Repeat/Cycle: Hier die maximale Anzahl von Wiederholungen innerhalb eines Zyklusses angezeigt.
min./max./actual Cycle-Time: Hier werden minimale, maximale und aktuelle DP-Zykluszeit angezeigt,
wobei nur Zyklen berücksichtigt werden, in denen alle Slaves im Datenaustausch waren und keine
Wiederholungen auftraten.
CycleWithNoDxch-Counter: zählt hoch, wenn nicht alle Slaves im Datenaustausch sind (d.h. einen
DpState ungleich 0 haben)
Real Failed-Cycle-Counter: zählt hoch, wenn der DP-Zyklus nicht fertig wurde, bevor der nächste Task-
Zyklus gestartet ist und alle Slaves im Datenaustausch sind (d.h. einen DpState gleich 0 haben)
5.2.7.1.5 Karteireiter EquiDiag

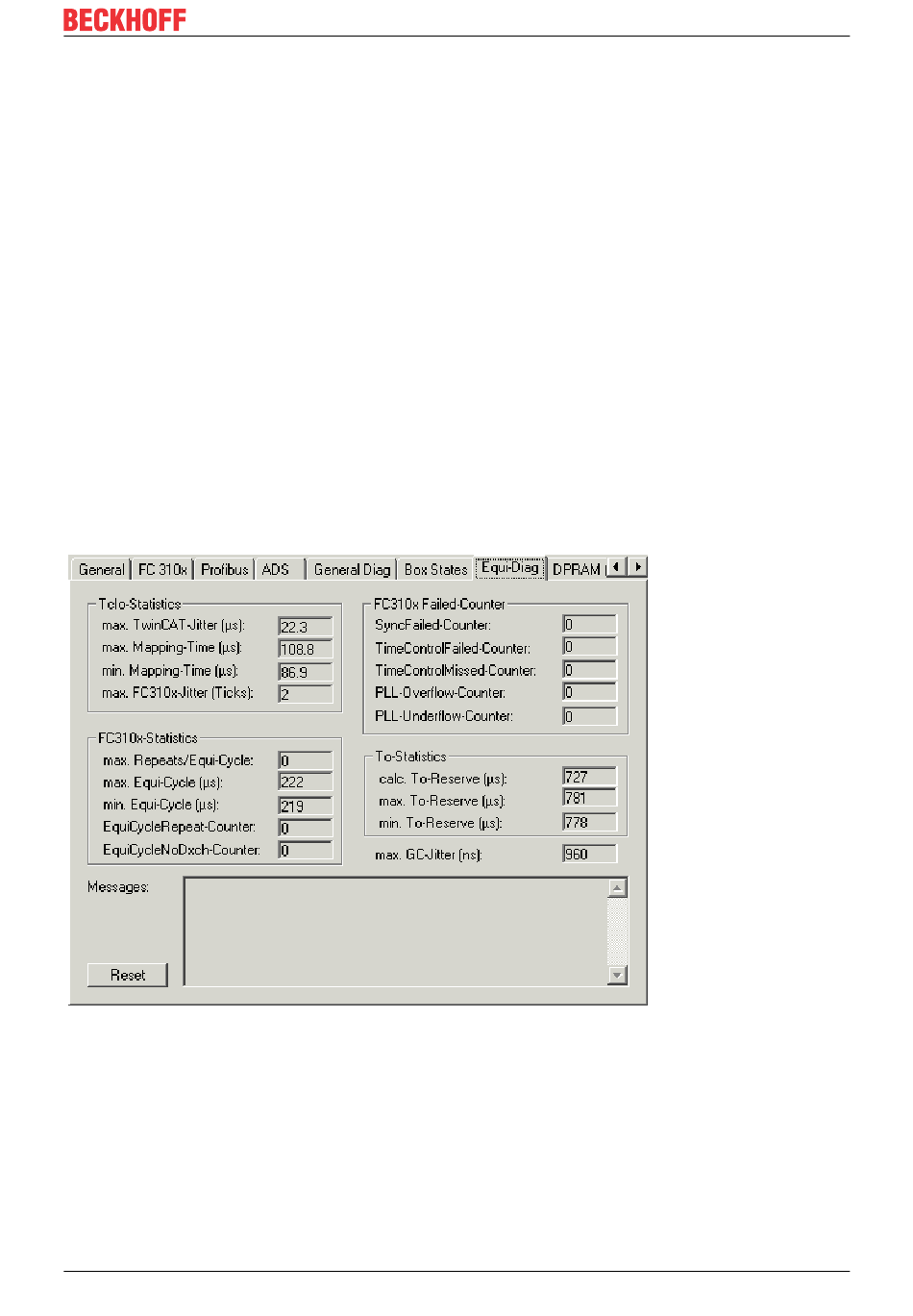

Es gibt den Karteireiter "EquiDiag", auf dem Online verschiedene Equidistant-Überwachungsparameter
angezeigt werden:
TcIo-Statistics
max. TwinCAT-Jitter: Hier wird der maximale TwinCAT-Jitter angezeigt, die Messung wird zurückgesetzt,
sobald der Karteireiter nicht mehr aktiv ist.
min./max. Mapping-Time bzw. NC-Access-Time: Hier die minimale bzw. maximale NC-Access-Time
angezeigt, wobei diese neben der Mapping-Zeit noch die Task-Laufzeit enthält (falls "IO am Taskanfang" bei
der höchstprioren mit der FC310x verknüpften Task (in der Regel die NC-Task) gesetzt ist).
Die NC-Access-Time sollte größer als die Addition dieser beiden gemessenen Zeiten (max. TwinCAT-Jitter
plus max. Mapping-Time bzw. (NC-)Task-Laufzeit) mit einem Sicherheitsaufschlag (ca. 10%) eingestellt
werden.
