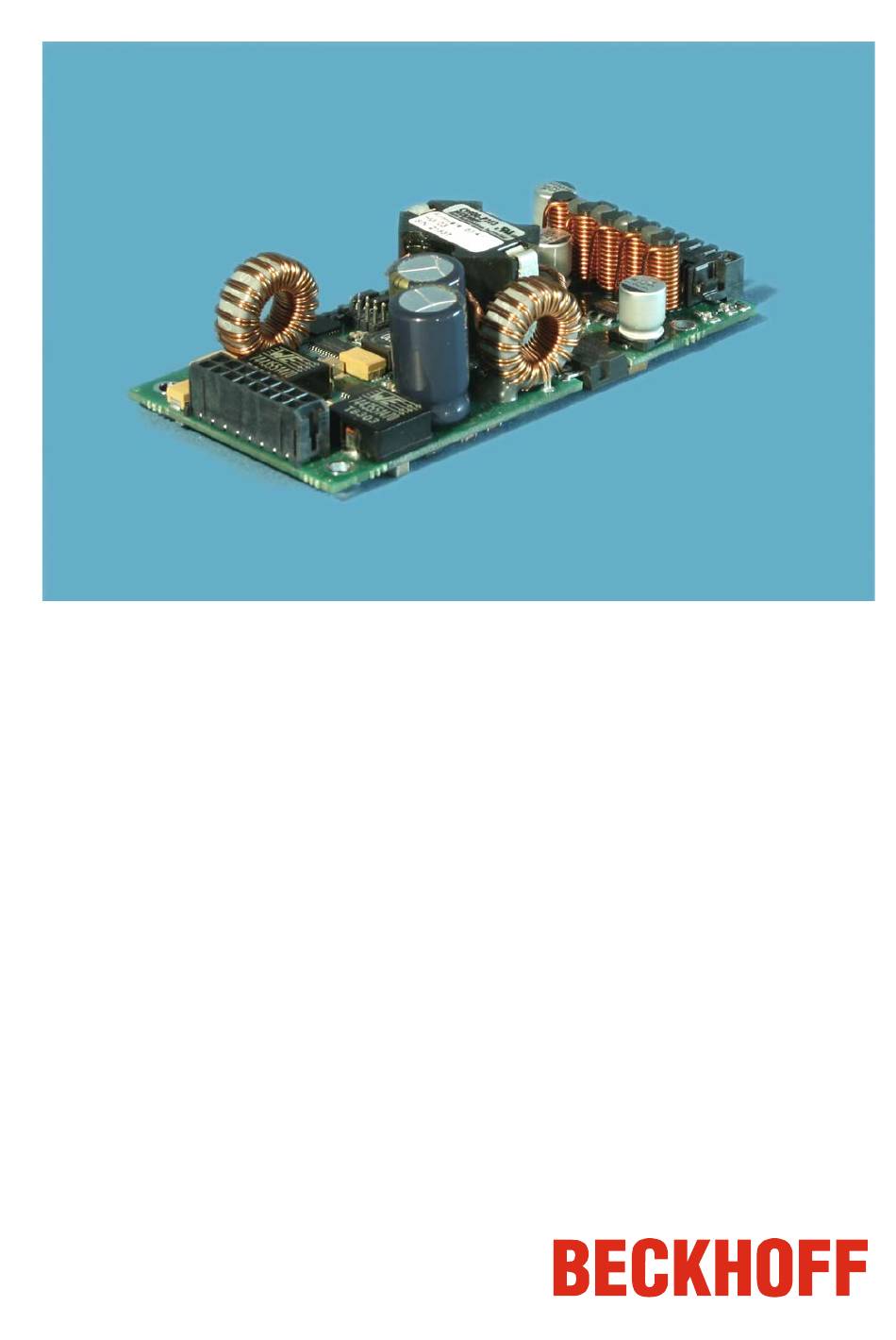

- Seite 1 Installations- und Betriebsanleitung für Netzteil C9900-P223/ -P224 Version: 1.0 Datum: 17.07.2008...
-
Seite 3: Inhaltsverzeichnis
USV Softwarekomponenten (nur C9900-P224) Installation auf dem PC Hilfedateien Wartung Außerbetriebnahme Entsorgung Hilfe bei Störungen Service und Support Beckhoff Service Beckhoff Support Firmenzentrale Anhang Technische Daten Approvals FCC: Federal Communications Commission Radio Frequency Interference Statement FCC: Canadian Notice C9900-P223/ -P224... -
Seite 4: Allgemeine Hinweise
Ansprüche auf Änderung bereits gelieferter Produkte gemacht werden. © Diese Dokumentation ist urheberrechtlich geschützt. Jede Wiedergabe oder Drittverwendung dieser Publikation, ganz oder auszugsweise, ist ohne schriftliche Erlaubnis der Beckhoff Automation GmbH verboten. Erklärung der Sicherheitssymbole In der vorliegenden Betriebsanleitung werden die folgenden Sicherheits- symbole verwendet. -
Seite 5: Grundlegende Sicherheitsmaßnahmen
Grundlegende Sicherheitsmaßnahmen Das Netzteil darf nur in Verbindung mit Beckhoff Industrie-PCs verwendet werden! Hinweis Während der Montage Spannungsversorgung der Anlage abschalten! Beim Ein- und Ausbau sowie der elektrischen Verdrahtung des Netzteils Achtung muss die Versorgungsspannung der Anlage abgeschaltet sein, da sonst Schaden am Netzteil und am Industrie-PC entstehen kann. -
Seite 6: Produktbeschreibung
Produktbeschreibung Produktbeschreibung Bestimmungsgemäße Verwendung Die Netzteile C9900-P223 und C9900-P224 dienen zur Stromversorgung der Beckhoff Industrie PCs. Das Netzteil C9900-P224 erlaubt in Verbindung mit dem Akku-Pack C9900-U330 den Aufbau einer Unterbrechungsfreien Stromversorgung (USV). Bei Verwendung anderer Akku-Packs besteht Explosionsgefahr! Gefahr Elektrische Daten Eingangsspannung: 22–30V DC/ 15A... -
Seite 7: Verbindung Mit Dem Motherboard
High -> Spannungen am Ausgangsstecker sind OK ATXSW TTL-Ausgang Ermöglicht dem Netzteil den Rechner über den ATX-Schalter zu starten: Low -> Motherboardlogik soll den ATX-Schalter offen lassen HIGH -> Motherboardlogik soll den ATX-Schalter schließen Masse-Anschluss +5V 20A +12V +12V 5A 5V-Standby +5V 1A Standby-Spannung C9900-P223/ -P224... -
Seite 8: Verbindung Mit Dem Industrie-Pc
Beschaltung zum Ein- und Ausschalten des Industrie- PCs. Pinbelegung zum Funktion Anschluss von Schalter, Akku-Pack Stromversorgung und (nur C9900-P224) 1 2 3 4 5 6 7 8 Akku-Pack (optional) UPS+ (nur C9900-P224) 24 V DC Versorgungsspannung PC_ON Power-Status C9900-P223/ -224... -
Seite 9: Montage Der Versorgungskabel
Setzen Sie die Steckerleiste in das Unterteil des Zugentlastungs- gehäuses ein. Ziehen Sie den Kabelbinder fest zu und kneifen Sie die Kunststofflasche Befestigung des Gehäuse- Oberteils Befestigen Sie das Oberteil des Zugentlastungsgehäuses, in dem Sie es auf das Unterteil aufrasten. C9900-P223/ -P224... -
Seite 10: Anschließen Der Stromversorgung
Stromausfall 24 V DC an, Belastbarkeit max. 2,0 A (nur C9900- P224). • Nachdem der PC über die USV-Software spannungsfrei geschaltet ist, liegt auch UPS output auf 0 V. Ein angeschlossenes Panel wird somit abgeschaltet und eine Tiefentladung des Akkus ist nicht möglich. C9900-P223/ -224... -
Seite 11: Verdrahtungsplan
Verdrahtungsplan Die Verdrahtung erfolgt entsprechend dem Verdrahtungsplan (Beschaltung von PC_ON und Power-Status symbolisch): Verdrahtungsplan Stromversorgung und Externe Beschaltung Anschluss des Akku-Packs sowie UPS Output nur bei Netzteil C9900-P224 möglich. Beschaltung von PC_ON und Power-Status symbolisch. Hinweis C9900-P223/ -P224... -
Seite 12: Betriebsanleitung
Zum Betrieb des Netzteils als USV muss auf dem Industrie-PC die USV- Treibersoftware mit dem dazugehörigen USV-Treiber installiert sein. installieren Bei Auslieferung des Beckhoff Industrie-PCs mit Betriebssystem ist die Software bereits installiert. Sollte sich die Software nicht auf dem PC befinden, so werden die Treiber von der mitgelieferten Treiber-CD installiert. -
Seite 13: Hilfe Bei Störungen
Hilfe bei Störungen Hilfe bei Störungen Wenden Sie sich im Fall einer Störung an Ihren Beckhoff Service. Service und Support Beckhoff und seine weltweiten Partnerfirmen bieten einen umfassenden Service und Support, der eine schnelle und kompetente Unterstützung bei allen Fragen zu Beckhoff Produkten und Systemlösungen zur Verfügung stellt. -
Seite 14: Anhang
FCC: Canadian Notice FCC Approval for Canada This equipment does not exceed the Class A limits for radiated emissions as described in the Radio Interference Regulations of the Canadian Department of Communications. C9900-P223/ -224...
