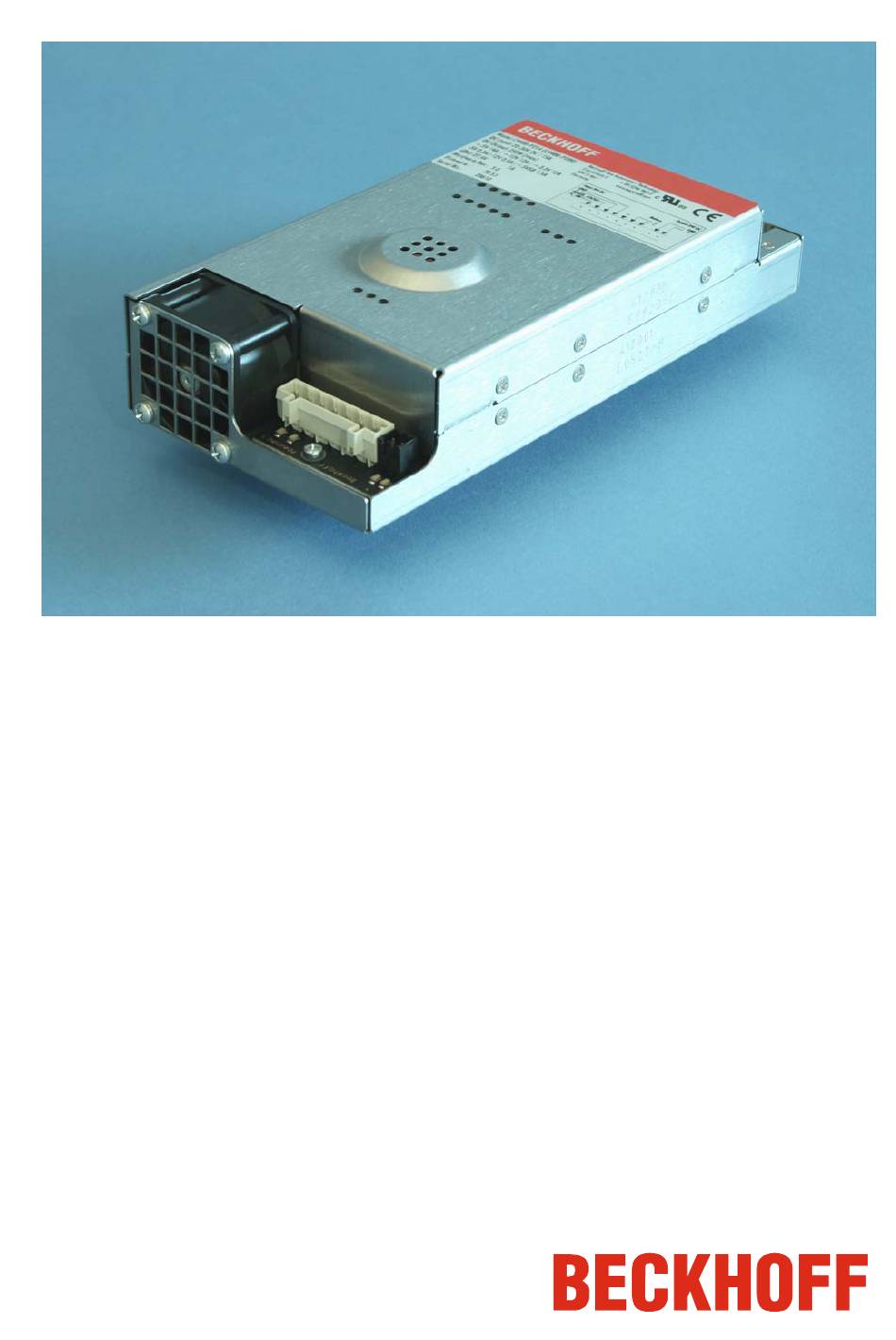

- Seite 1 Installations- und Betriebsanleitung für Netzteil C9900-P208/ -P209 Version: 1.3 Datum: 12.09.2008...
-
Seite 3: Inhaltsverzeichnis
Kabelbaum anfertigen Externe Verdrahtung des PCs Kabelquerschnitte Stromversorgung des Industrie-PCs Beschaltung zum Herunterfahren des PCs Die Funktion von PC_ON und Power-Status USV-Ausgang (UPS Output), nur C9900-P209 Die Funktion von UPS Output Montage der Versorgungskabel Steckermontage Betriebsanleitung USV Softwarekomponenten (nur C9900-P209) -
Seite 4: Allgemeine Hinweise
Ansprüche auf Änderung bereits gelieferter Produkte gemacht werden. © Diese Dokumentation ist urheberrechtlich geschützt. Jede Wiedergabe oder Drittverwendung dieser Publikation, ganz oder auszugsweise, ist ohne schriftliche Erlaubnis der Beckhoff Automation GmbH verboten. Erklärung der Sicherheitssymbole In der vorliegenden Betriebsanleitung werden die folgenden Sicherheits- symbole verwendet. -
Seite 5: Grundlegende Sicherheitsmaßnahmen
Grundlegende Sicherheitsmaßnahmen Das Netzteil darf nur in Verbindung mit Beckhoff Industrie-PCs verwendet werden! Hinweis Während der Montage Spannungsversorgung der Anlage abschalten! Beim Ein- und Ausbau sowie der elektrischen Verdrahtung des Netzteils Achtung muss die Versorgungsspannung der Anlage abgeschaltet sein, da sonst Schaden am Netzteil und am Industrie-PC entstehen kann. -
Seite 6: Produktbeschreibung
Produktbeschreibung Produktbeschreibung Bestimmungsgemäße Verwendung Die Netzteile C9900-P208 und C9900-P209 dienen zur Stromversorgung der Beckhoff Industrie PCs. Das Netzteil C9900-P209 erlaubt in Verbindung mit dem Akku-Pack C9900-U330 den Aufbau einer Unterbrechungsfreien Stromversorgung (USV). Bei Verwendung anderer Akku-Packs besteht Explosionsgefahr! Gefahr Beckhoff Netzteil-Technologie... -
Seite 7: Elektrische Daten
Slotblende des PCs montiert wird. Damit der Industrie-PC auch bei Stromausfall über eine Bildschirmausgabe verfügt, ist das Netzteil C9900-P209 mit einem USV-Ausgang ausgestattet, an das ein Control Panel angeschlossen werden kann. Dadurch ist es möglich, einen eventuellen Stromausfall zu visualisieren und dem Anwender anzuzeigen. -
Seite 8: Installationsanleitung
Installationsanleitung Installationsanleitung Aufbau und Montage Ansicht des Netzteils Das Netzteil wird an der dafür vorgesehenen Position im Industrie-PC montiert. Die Anschlüsse für die Stromversorgung des Netzteils (1) befinden sich neben dem Lüfter, die elektrischen Anschlüsse für das Motherboard an der gegenüberliegenden Seite (2). -
Seite 9: Verbindung Mit Dem Motherboard
Installationsanleitung Verbindung mit dem Motherboard Ausgangsseitige Stiftleisten Anschluss Funktion Verbindung mit dem Die Verbindung des Netzteils mit Motherboard dem Motherboard erfolgt gemäß der ATX-Schnittstelle Einbauvorschrift des Boards. 5V/ 12V Versorgung POWER-ON COM-Schnittstelle 12V Versorgung Pinbelegung der Stiftleisten ATX DC-Output Funktion Funktion 3,3V 3,3V... -
Seite 10: Verbindung Mit Dem Industrie-Pc
Für den Anschluss des Netzteils innerhalb des Industrie-PCs mit den jeweiligen Anschlussbuchsen für Stromversorgung, Schalter und Akku- Pack (nur C9900-P209) befindet sich am Netzteil eine 8-polige Stiftleiste. Das Netzteil C9900-P209 verfügt darüber hinaus über einen USV- Ausgang, an das ein Control Panel angeschlossen werden kann. -
Seite 11: Externe Verdrahtung Des Pcs
PC-Gehäuse die auf dem Foto abgebildete 5-polige Stiftleiste mit CAGE CLAMP Anschluss und Befestigungsflanschen. Absicherung Die Zuleitung der Stromversorgung ist mit max. 16 A abzusichern. Pinbelegung zum Funktion Anschluss von 24 V DC Stromversorgung und Versorgungsspannung Akku-Pack Akku-Pack (nur C9900-P209) C9900-P208/ -P209... -
Seite 12: Beschaltung Zum Herunterfahren Des Pcs
Damit der Industrie PCs auch bei Stromausfall über eine Bildschirmausgabe verfügt, kann an den USV-Ausgang des Netzteils C9900-P209 (UPS Output) ein Control Panel angeschlossen werden. Der Ausgang kann mit max. 2,0 A belastet werden. Der USV-Ausgang befindet sich am Netzteil neben dem Stromversorgungsstecker (siehe auch Kapitel Produktbeschreibung). -
Seite 13: Montage Der Versorgungskabel
Installationsanleitung Montage der Versorgungskabel Verdrahtung entsprechend Montieren Sie die Kabel für die Stromversorgung des Industrie-PCs, den Verdrahtungsplan Anschluss des Akku-Packs sowie den Anschluss des Leuchtknebel- Schalters entsprechend dem Verdrahtungsplan mit dem mitgelieferten Material zur Steckermontage. Die Steckermontage ist am Beispiel der 5-poligen Federsteckerleiste beschrieben: Material zur Steckermontage... -
Seite 14: Betriebsanleitung
Zum Betrieb des Netzteils als USV muss auf dem Industrie-PC die USV- Treibersoftware mit dem dazugehörigen USV-Treiber installiert sein. installieren Bei Auslieferung des Beckhoff Industrie-PCs mit Betriebssystem ist die Software bereits installiert. Sollte sich die Software nicht auf dem PC befinden, so werden die Treiber von der mitgelieferten Treiber-CD installiert. -
Seite 15: Hilfe Bei Störungen
Hilfe bei Störungen Hilfe bei Störungen Wenden Sie sich im Fall einer Störung an Ihren Beckhoff Service. Service und Support Beckhoff und seine weltweiten Partnerfirmen bieten einen umfassenden Service und Support, der eine schnelle und kompetente Unterstützung bei allen Fragen zu Beckhoff Produkten und Systemlösungen zur Verfügung stellt. -
Seite 16: Einbaumaße
Einbaumaße Einbaumaße Geräteabmessungen und Befestigungspunkte. Maßangaben in mm. Ansicht von unten Ansicht von vorne Ansicht von links Ansicht von hinten Ansicht von oben C9900-P208/ -209... -
Seite 17: Verdrahtungsplan
Verdrahtungsplan Verdrahtungsplan Anschluss des Akku-Packs sowie UPS Output nur bei Netzteil C9900-P209 möglich. Beschaltung von PC_ON und Power-Status symbolisch. Hinweis C9900-P208/ -P209... -
Seite 18: Anhang
Anhang Anhang Technische Daten Elektrische Daten Eingangsspannung: 22–30V DC/ 15A Abgabeleistung: 250W (max.) Ausgangsspannungen: siehe Kapitel Elektrische Daten Maße Abmessungen (B x H x T): 97,0 x 44,0 x 204,9 mm Gewicht: 0,85 kg Netzteil nicht im Ex-Bereich Das Netzteil darf nicht im Ex-Bereich eingesetzt werden. einsetzen Während des Betriebs müssen folgende Bedingungen eingehalten werden:...
