Setzen Sie die Führungsstifte am neuen Netzteil in die Führungskerben im Gehäuse
10
ein, senken Sie das Netzteil in das Gehäuse ab und schieben sie es dann zur
Vorderseite des Systems hin. Siehe Abbildung 4-7.

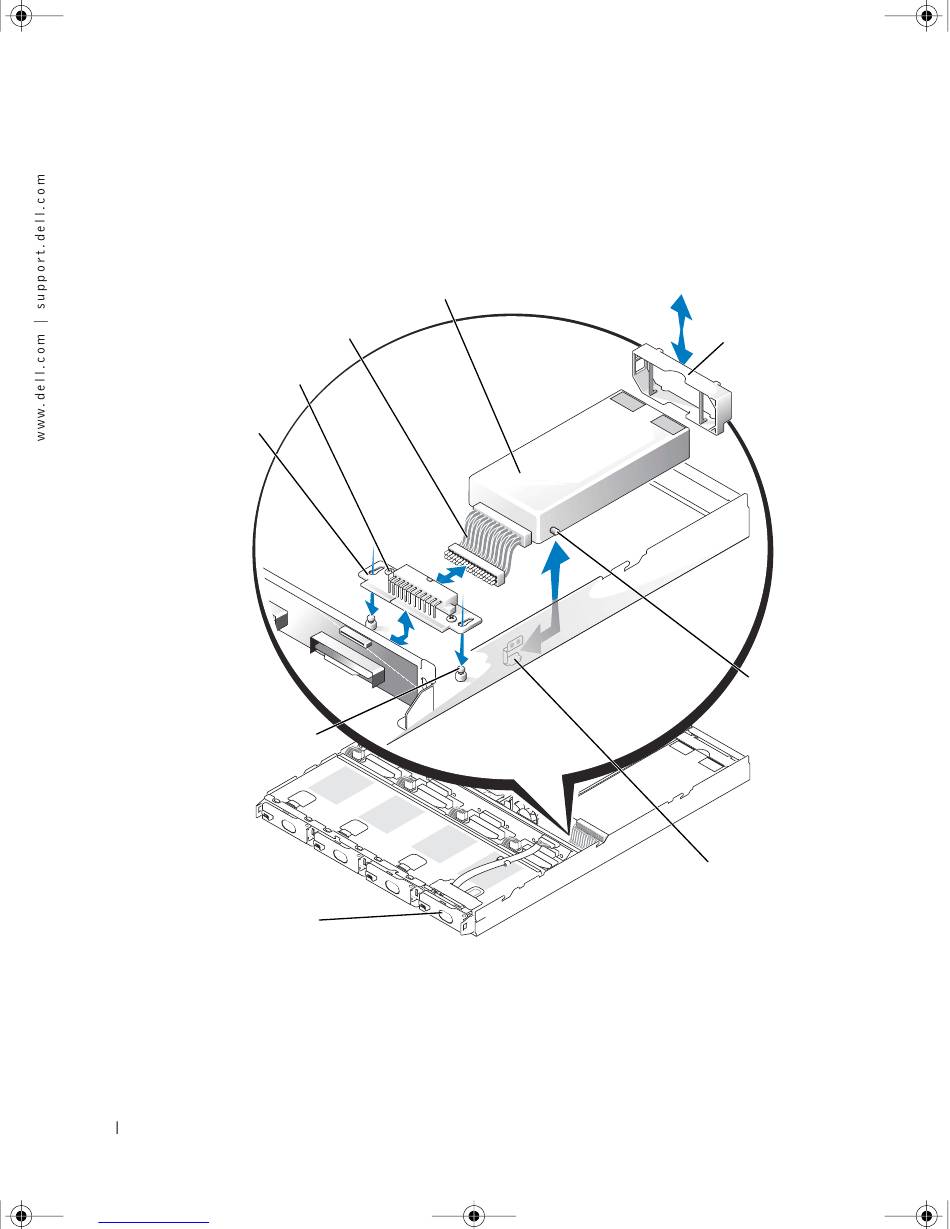

A b b i l d u n g 4 - 7 .
E n t f e r n e n u n d I n s t a l l i e r e n d e s N e t z t e i l s
Kabel des Netzteils
Schrauben (2)
Spannungs-
wandler-
platine
Gehäuse-
Führungsstifte (2)
Festplatte 3
Verbinden Sie das Kabel des Netzteils mit dem Spannungswandler.
11
Setzen Sie den in Schritt 5 entfernten Kunststoffeinsatz wieder ein.
12
Verbinden Sie das Netzkabel mit dem Anschluss an der Rückseite des Systems.
13
manuals search engine
Netzteil
Kunststoffeinsatz
Netzteil-
Führungsstifte (2)
Führungskerben (2)
