Insérez fermement la carte CERC dans le connecteur de carte d'extension sur la carte
12
de montage jusqu'à ce qu'elle soit correctement installée. Veillez à ne pas déconnecter
la carte de montage de la carte système. Voir la Figure 3-6.

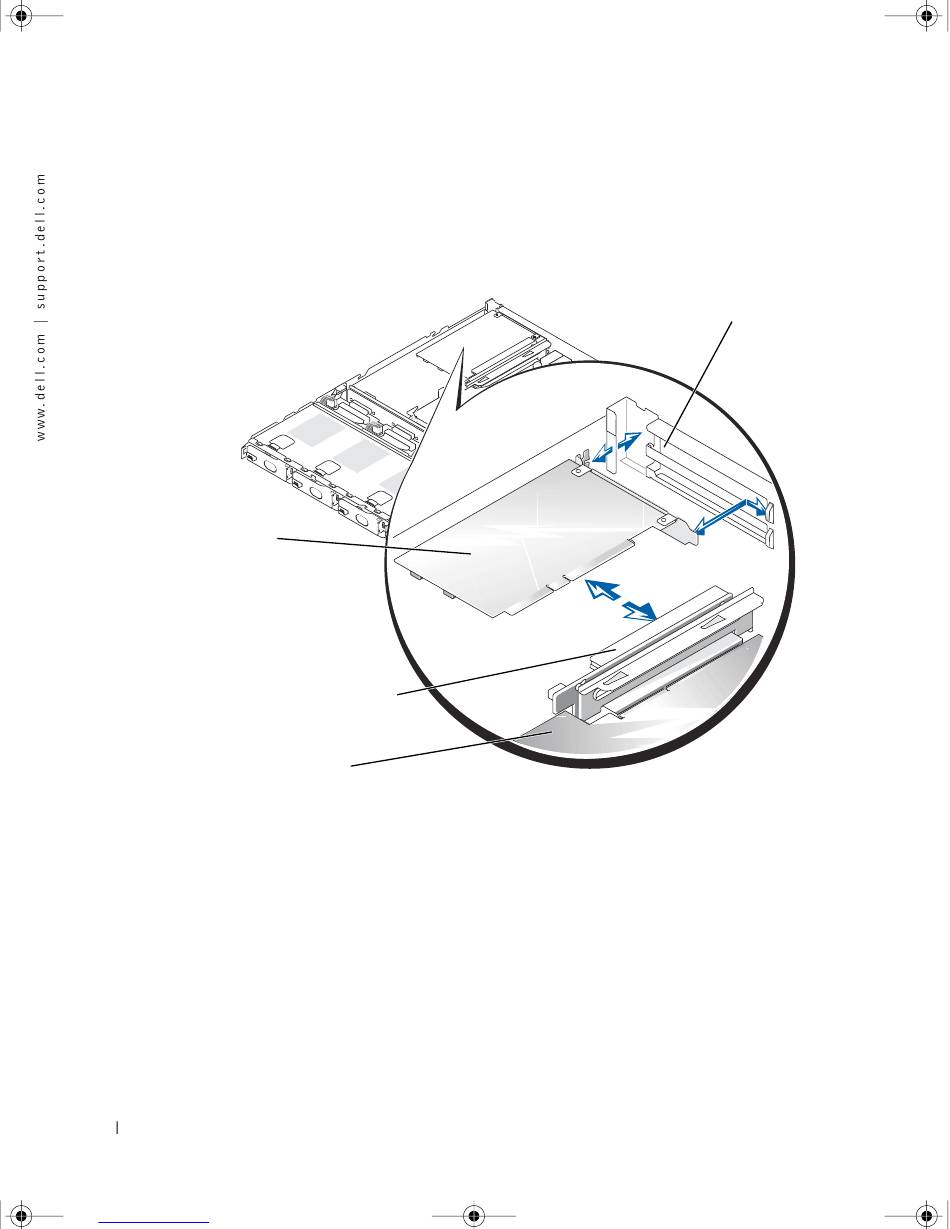

F i g u r e 3 - 6 .
I n s t a l l a t i o n d e l a c a r t e C E R C
carte CERC
connecteur de carte d'extension
(sur la carte de montage)
carte système
Placez le bord inférieur du câble dans le guide directement sous le connecteur situé sur
13
la partie gauche du fond de panier (en regardant par la face avant du système), puis
fixez le câble au connecteur du fond de panier. Voir la Figure 3-5.
Remettez en place le cache en plastique à côté des connecteurs d'extension. Voir la
14
Figure 3-4.
Alignez le module de soufflerie et le module de ventilateur avec les connecteurs de la
15
carte système et les fiches du châssis.
Exercez une pression vers le bas sur les deux modules d'aération jusqu'à ce qu'ils soient
16
correctement enfichés sur le châssis.
