Inhaltszusammenfassung für Pilz PSEN ma1.3a/b-21 VA

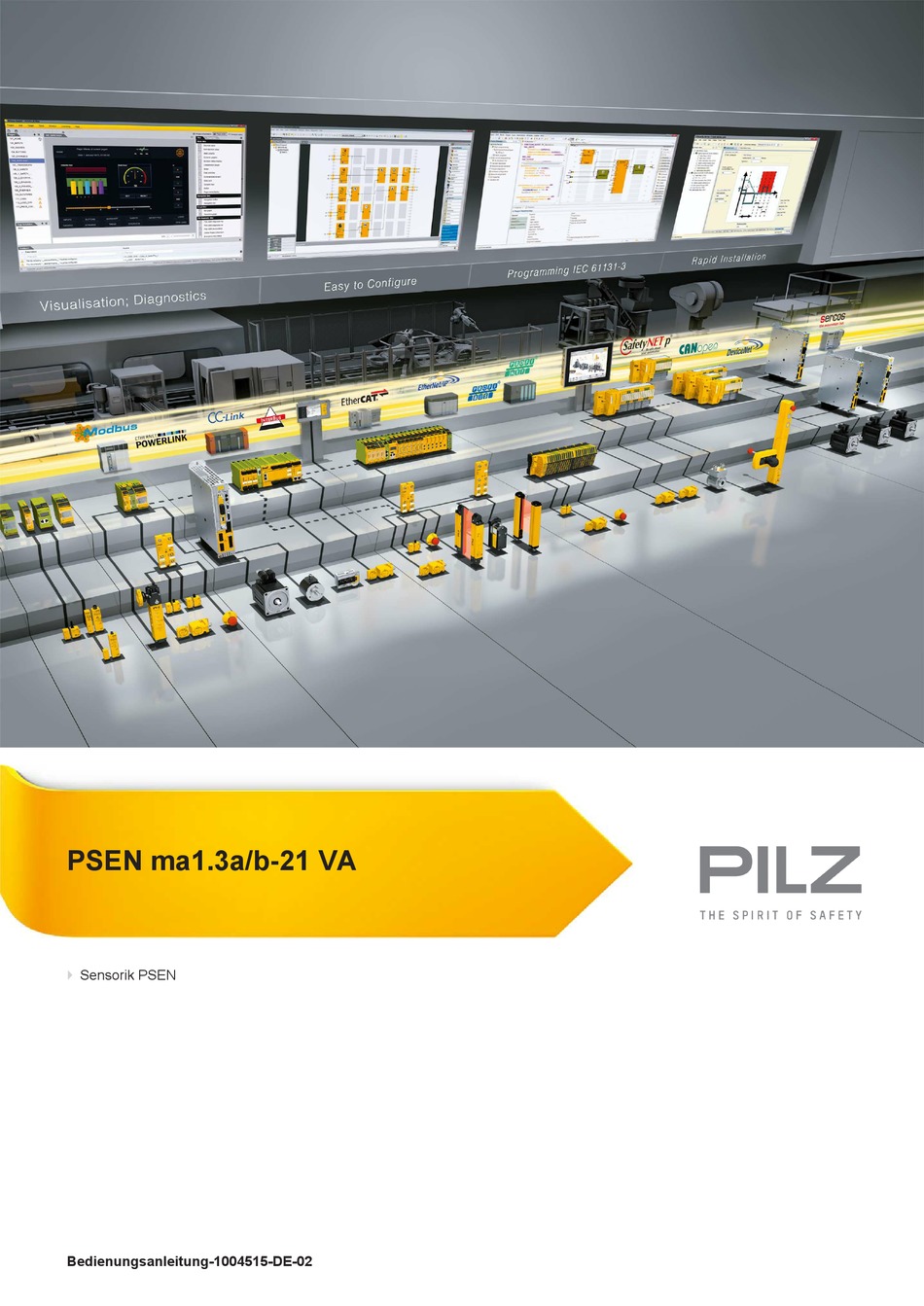

- Seite 1 PSEN ma1.3a/b-21 VA Sensorik PSEN Bedienungsanleitung-1004515-DE-02...
- Seite 2 Vorwort Dieses Dokument ist das Originaldokument. Alle Rechte an dieser Dokumentation sind der Pilz GmbH & Co. KG vorbehalten. Kopien für den innerbetrieblichen Bedarf des Benutzers dürfen angefertigt werden. Hinweise und An- regungen zur Verbesserung dieser Dokumentation nehmen wir gerne entgegen.
-
Seite 3: Inhaltsverzeichnis
Gewährleistung und Haftung Entsorgung Zu Ihrer Sicherheit Gerätemerkmale Funktionsbeschreibung Blockschaltbild Schaltabstände Seiten- und Höhenversatz Verdrahtung Anschlussbelegung Anforderungen und Anschluss an Auswertegeräte Montage Justage Periodische Prüfung Abmessungen in mm Technische Daten Sicherheitstechnische Kenndaten Bestelldaten System EG-Konformitätserklärung Bedienungsanleitung PSEN ma1.3a/b-21 VA 1004515-DE-02... -
Seite 4: Einführung
PSEN ma1.3a/b-21 VA Einführung Gültigkeit der Dokumentation Die Dokumentation ist gültig für das Produkt PSEN ma1.3a/b-21 VA. Sie gilt, bis eine neue Dokumentation erscheint. Diese Bedienungsanleitung erläutert die Funktionsweise und den Betrieb, beschreibt die Montage und gibt Hinweise zum Anschluss des Produkts. -
Seite 5: Sicherheit
Sicherheit der gesamten Maschine/Anlage. Um den gewünsch- ten Sicherheitslevel der gesamten Maschine/Anlage erreichen zu können, definieren Sie für die Maschine/Anlage die Sicherheitsanforderungen und wie sie technisch und organisato- risch realisiert werden müssen. Bedienungsanleitung PSEN ma1.3a/b-21 VA 1004515-DE-02... -
Seite 6: Qualifikation Des Personals
Bauteilen auf den Leiterplatten, Lötarbeiten usw). Entsorgung Beachten Sie bei sicherheitsgerichteten Anwendungen die Gebrauchsdauer T in den sicherheitstechnischen Kenndaten. Beachten Sie bei der Außerbetriebsetzung die lokalen Gesetze zur Entsorgung von elektronischen Geräten (z. B. Elektro- und Elektronikgerätegesetz). Bedienungsanleitung PSEN ma1.3a/b-21 VA 1004515-DE-02... -
Seite 7: Zu Ihrer Sicherheit
Befindet sich der Betätiger im Ansprechbereich (Schutztür geschlossen), werden die Si- cherheitskontakte und der Hilfskontakt des Sicherheitsschalters geschlossen und die LED leuchtet. Betreiben Sie den PSEN ma1.3a/b-21 VA zusammen mit den folgenden Komponenten: Betätiger PSEN ma1.3-08 VA (siehe Bestelldaten [ 19]) und einem angeschlossenen Auswertegerät (siehe... -
Seite 8: Blockschaltbild
PSEN ma1.3a/b-21 VA Blockschaltbild Sicherheitsschalter Betätiger Magnet Schaltabstände (mm) omin Legende Gesicherter Schaltabstand Min. Schaltabstand omin Gesicherter Ausschaltabstand Die versatzunabhängigen Werte für die Schaltabstände sind in den Technischen Daten [ enthalten. Bedienungsanleitung PSEN ma1.3a/b-21 VA 1004515-DE-02... -
Seite 9: Seiten- Und Höhenversatz
= max. Gesamtleitungswiderstand (siehe Technische Daten des Auswertegeräts) lmax Ri = Innenwiderstand Sensor (siehe Technische Daten [ 17]) / km = Leitungswiderstand/km des Kabels (siehe Technische Daten Kabel) l Beachten Sie die Verdrahtungs- und EMV-Anforderungen der EN 60204-1. Bedienungsanleitung PSEN ma1.3a/b-21 VA 1004515-DE-02... -
Seite 10: Anschlussbelegung
– ist nicht in Reihe schaltbar – darf nicht für Sicherheitsstromkreise verwendet werden Anforderungen und Anschluss an Auswertegeräte Für den Einsatz des PSEN ma1.3a/b-21 VA nach DIN EN 60947-5-3 muss ein Auswertege- rät angeschlossen werden. Verbinden Sie den PSEN ma1.3a/b-21 VA entweder mit einem zertifizierten Pilz-Auswertegerät... - Seite 11 Daten [ des PSEN ma1.3a/b-21 VA erfüllen – Halten Sie den max. Schaltstrom Sicherheitskontakte des PSEN ma1.3a/b-21 VA unbedingt ein. Ausgänge am Auswertegerät dürfen erst wieder eingeschaltet werden, wenn beide Reedkontakte am Sicherheitsschalter geöffnet und geschlossen worden sind (Teilbetä-...
- Seite 12 PSEN ma1.3a/b-21 VA PSENmag Auswertegerät Eingangskreis Eingangskreis Abb.: Zweikanaliger Anschluss des PSEN ma1.3a/b-21 VA an den Eingangskreisen eines Auswerte- geräts Beispiele für den Anschluss an Pilz-Auswertegeräte: PNOZ s3 PSENmag braun weiß blau schwarz PNOZmulti PSENmag braun weiß blau schwarz Bedienungsanleitung PSEN ma1.3a/b-21 VA...
-
Seite 13: Montage
Es sind Änderungen der Schaltabstände zu erwarten. ACHTUNG! Möglicher Verlust der Sicherheitsfunktion durch veränderte Geräteei- genschaften Eine Umgebung mit elektrisch oder magnetisch leitfähigem Material kann die Geräteeigenschaften beeinflussen. – Prüfen Sie die Schaltabstände und den gesicherten Ausschaltab- stand. Bedienungsanleitung PSEN ma1.3a/b-21 VA 1004515-DE-02... - Seite 14 Beachten Sie die Einbaumaßnahmen nach EN ISO 14119 für einen Näherungsschalter mit Bauart 4 und mit Codierstufe gering. Fluchtungsfehler der trennenden Schutzeinrichtung dürfen die Schutzwirkung der tren- nenden Schutzeinrichtung nicht beeinträchtigen. Prüfen Sie den gesicherten Schaltabstand S und den gesicherten Ausschaltabstand unter realen Bedingungen. Bedienungsanleitung PSEN ma1.3a/b-21 VA 1004515-DE-02...
-
Seite 15: Justage
Sicherheitsschalter und Betätiger nach den Vorgaben in Montage [ montiert sind. Andere Anordnungen können zu abweichenden Schaltabständen führen. Beach- ten Sie den maximal zulässigen Seiten- und Höhenversatz (siehe Schaltabstände und Seiten- und Höhenversatz [ 8]). Bedienungsanleitung PSEN ma1.3a/b-21 VA 1004515-DE-02... -
Seite 16: Periodische Prüfung
Führen Sie nach der Erstinbetriebnahme und nach jeder Änderung der Ma- schine/Anlage eine Prüfung der Sicherheitsfunktion durch. Die Prüfung der Sicherheitsfunktion darf ausschließlich durch qualifiziertes Personal durch- geführt werden. Abmessungen in mm Sicherheitsschalter M12x1 Betätiger PSEN ma1.3-08/VA M12x1 Bedienungsanleitung PSEN ma1.3a/b-21 VA 1004515-DE-02... -
Seite 17: Technische Daten
90 % r. F. bei 40 °C Max. Betriebshöhe über NN 4000 m 4000 m EN 60947-5-3 EN 60947-5-3 Schwingungen nach Norm EN 60947-5-2 EN 60947-5-2 Frequenz 10 - 55 Hz 10 - 55 Hz Amplitude 1 mm 1 mm Bedienungsanleitung PSEN ma1.3a/b-21 VA 1004515-DE-02... - Seite 18 12 mm 12 mm Tiefe 25 mm 25 mm Gewicht Sicherheitsschalter 120 g 220 g Gewicht Betätiger 10 g 10 g Gewicht 130 g 230 g Bei Normenangaben ohne Datum gelten die 2017-09 neuesten Ausgabestände. Bedienungsanleitung PSEN ma1.3a/b-21 VA 1004515-DE-02...
-
Seite 19: Sicherheitstechnische Kenndaten
Diese(s) Produkt(e) erfüllen die Anforderungen der Richtlinie 2006/42/EG über Maschinen des europäischen Parlaments und des Rates. Die vollständige EG-Konformitätserklärung finden Sie im Internet unter www.pilz.com/downloads. Bevollmächtigter: Norbert Fröhlich, Pilz GmbH & Co. KG, Felix-Wankel-Str. 2, 73760 Ostfil- dern, Deutschland Bedienungsanleitung PSEN ma1.3a/b-21 VA... -
Seite 20: Rückseite
Rückseite Support Technische Unterstützung von Pilz erhalten Sie rund um die Uhr. Amerika Australien Niederlande Brasilien +61 3 95600621 +31 347 320477 +55 11 97569-2804 Österreich Kanada Europa +43 1 7986263-0 +1 888-315-PILZ (315-7459) Belgien, Luxemburg Schweiz Mexiko +32 9 3217575...
