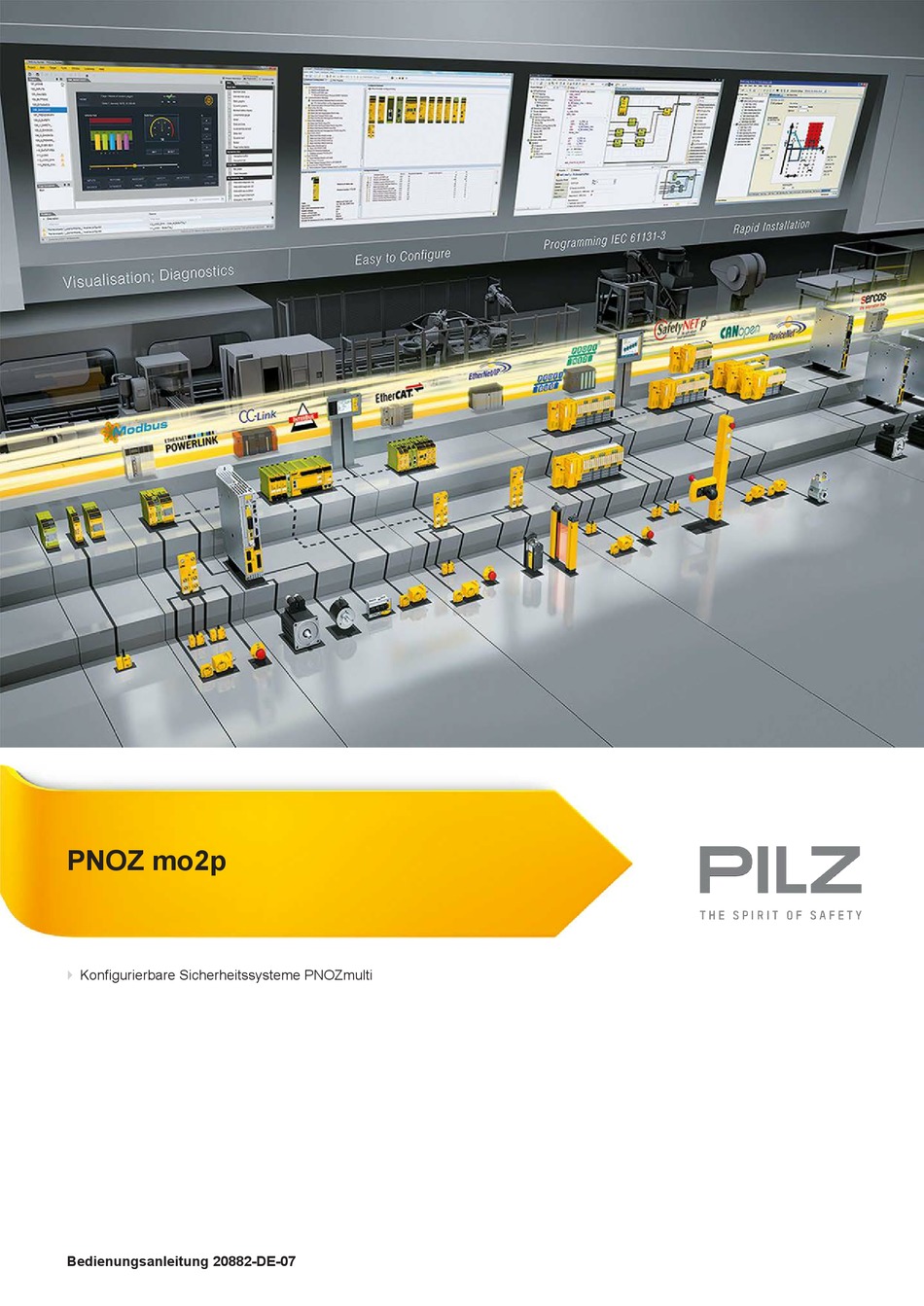

- Seite 1 PNOZ mo2p Konfigurierbare Sicherheitssysteme PNOZmulti Bedienungsanleitung 20882-DE-07...
- Seite 2 Vorwort Dieses Dokument ist das Originaldokument. Alle Rechte an dieser Dokumentation sind der Pilz GmbH & Co. KG vorbehalten. Kopien für den innerbetrieblichen Bedarf des Benutzers dürfen angefertigt werden. Hinweise und An- regungen zur Verbesserung dieser Dokumentation nehmen wir gerne entgegen.
-
Seite 3: Inhaltsverzeichnis
Basisgerät und Erweiterungsmodule verbinden Kapitel 6 Inbetriebnahme Allgemeine Hinweise zur Verdrahtung Anschluss Anschlussbeispiel Geändertes Projekt in das System PNOZmulti übertragen Kapitel 7 Betrieb LED-Anzeigen Kapitel 8 Technische Daten Sicherheitstechnische Kennzahlen Kapitel 9 Ergänzende Daten Lebensdauerkurve der Relaiskontakte Bedienungsanleitung PNOZ mo2p 20882-DE-07... - Seite 4 Inhalt Kapitel 10 Bestelldaten 10.1 Produkt 10.2 Zubehör Bedienungsanleitung PNOZ mo2p 20882-DE-07...
-
Seite 5: Kapitel 1 Einführung
Einführung Einführung Gültigkeit der Dokumentation Die Dokumentation ist gültig für das Produkt PNOZ mo2p. Sie gilt, bis eine neue Dokumen- tation erscheint. Diese Bedienungsanleitung erläutert die Funktionsweise und den Betrieb, beschreibt die Montage und gibt Hinweise zum Anschluss des Produkts. - Seite 6 Einführung INFO liefert Anwendungstipps und informiert über Besonderheiten. Bedienungsanleitung PNOZ mo2p 20882-DE-07...
-
Seite 7: Kapitel 2 Übersicht
Übersicht Übersicht Lieferumfang Erweiterungsmodul PNOZ mo2p Steckbrücke Gerätemerkmale Verwendung des Produkts PNOZ mo2p: Erweiterungsmodul zum Anschluss an ein Basisgerät des konfigurierbaren Steuerungssys- tems PNOZmulti Das Produkt hat die folgenden Merkmale: Relaisausgänge zwangsgeführt: 2 Sicherheitsausgänge je nach Anwendung bis PL e nach EN ISO 13849-1 und bis SIL CL 3 nach EN IEC 62061... -
Seite 8: Frontansicht
Übersicht Frontansicht Legende: O0 – O1 Relaisausgänge Bedienungsanleitung PNOZ mo2p 20882-DE-07... -
Seite 9: Kapitel 3 Sicherheit
Die konfigurierbaren Kleinsteuerungen PNOZmulti dienen dem sicherheitsgerichteten Un- terbrechen von Sicherheitsstromkreisen und sind bestimmt für den Einsatz in: Not-Halt-Einrichtungen Sicherheitsstromkreisen nach VDE 0113 Teil 1 und EN 60204-1 Die Coated-Version-Variante des Produkts PNOZ mo2p ist für den Einsatz bei erhöhten Umweltanforderungen geeignet (siehe Technische Daten [ 17]). -
Seite 10: Qualifikation Des Personals
Verwenden Sie diese Funktionen nur, wenn Sie die Dokumentationen gelesen und verstanden haben. Öffnen Sie nicht das Gehäuse und nehmen Sie auch keine eigenmächtigen Umbauten vor. Schalten Sie bei Wartungsarbeiten (z. B. beim Austausch von Schützen) unbedingt die Versorgungsspannung ab. Bedienungsanleitung PNOZ mo2p 20882-DE-07... -
Seite 11: Kapitel 4 Funktionsbeschreibung
Funktionen des Sicherheitssystems PNOZmulti sowie Anschlussbei- spiele. Reaktionszeit des Systems Die Berechnung der maximalen Reaktionszeit vom Abschalten eines Eingangs bis zum Ab- schalten eines verknüpften Ausgangs im System ist in dem Dokument "PNOZmulti System- ausbau" beschrieben. Blockschaltbild Bedienungsanleitung PNOZ mo2p 20882-DE-07... -
Seite 12: Allgemeine Hinweise Zur Montage
Durch elektrostatische Entladung können Bauteile beschädigt werden. Sor- gen Sie für Entladung, bevor Sie das Produkt berühren, z. B. durch Berüh- ren einer geerdeten, leitfähigen Fläche oder durch Tragen eines geerdeten Armbands. Abmessungen in mm 22,5 94 (3.70") (0.88") Bedienungsanleitung PNOZ mo2p 20882-DE-07... - Seite 13 Die Position der Erweiterungsmodule wird im PNOZmulti Configurator festgelegt. Die Er- weiterungsmodule werden abhängig vom Typ links oder rechts vom Basisgerät ange- schlossen. Die Anzahl an Modulen und die Modultypen, die mit dem Basisgerät verbunden werden können, entnehmen Sie dem Dokument "PNOZmulti Systemausbau". Bedienungsanleitung PNOZ mo2p 20882-DE-07...
-
Seite 14: Kapitel 6 Inbetriebnahme
23 (43) O1 (3) 24 (44) einfach 13 (33) O0 (2) 14 (34) 23 (43) O1 (3) 24 (44) Rückführkreis Redundanter Ausgang Kontakte externer Schütze 13 (33) O0 (2) 14 (34) 23 (43) O1 (3) 24 (44) Bedienungsanleitung PNOZ mo2p 20882-DE-07... -
Seite 15: Anschlussbeispiel
Sobald ein zusätzliches Erweiterungsmodul mit dem System verbunden wurde, ist mit dem PNOZmulti Configurator das Projekt zu ändern. Gehen Sie vor wie in der Bedienungsanlei- tung für das Basisgerät beschrieben. WICHTIG Bei der Inbetriebnahme und nach jeder Programmänderung muss geprüft werden, ob die Sicherheitseinrichtungen korrekt funktionieren. Bedienungsanleitung PNOZ mo2p 20882-DE-07... -
Seite 16: Kapitel 7 Betrieb
Das Sicherheitssystem PNOZmulti ist betriebsbereit, wenn am Basisgerät die LEDs "POWER" und "RUN" dauerhaft leuchten. LED-Anzeigen Legende LED ein LED blinkt LED aus Basis PNOZ mo2p Fehler Externer Fehler am Ausgang, z.B. Rückführkreis defekt Interner Fehler am Erweiterungsmodul Bedienungsanleitung PNOZ mo2p 20882-DE-07... -
Seite 17: Kapitel 8 Technische Daten
230 V 230 V Max. Strom 3,0 A 3,0 A Max. Leistung 690 W 690 W DC13 (6 Schaltspiele/min) bei 24 V 24 V Max. Strom 3,0 A 3,0 A Max. Leistung 72 W 72 W Bedienungsanleitung PNOZ mo2p 20882-DE-07... - Seite 18 EN 60068-2-64 Frequenz – 5 - 500 Hz Beschleunigung – 1,9grms Schadgasprüfung SO2: Konzentration 10 ppm, Dauer 10 Tage, passiv – DIN V 40046-36 H2S: Konzentration 1 ppm, Dau- er 10 Tage, passiv – DIN V 40046-37 Bedienungsanleitung PNOZ mo2p 20882-DE-07...
- Seite 19 TWIN Aderendhülse 0,25 - 1,50 mm², 24 - 16 AWG 0,25 - 1,50 mm², 24 - 16 AWG Anzugsdrehmoment bei Schraub- klemmen (Relaisausgänge) 0,50 Nm 0,50 Nm Abisolierlänge bei Schraubklem- men (Relaisausgänge) 8 mm 8 mm Bedienungsanleitung PNOZ mo2p 20882-DE-07...
- Seite 20 Alle in einer Sicherheitsfunktion verwendeten Einheiten müssen bei der Berechnung der Si- cherheitskennwerte berücksichtigt werden. INFO Die SIL-/PL-Werte einer Sicherheitsfunktion sind nicht identisch mit den SIL-/PL-Werten der verwendeten Geräte und können von diesen abwei- chen. Wir empfehlen zur Berechnung der SIL-/PL-Werte der Sicherheits- funktion das Software-Tool PAScal. Bedienungsanleitung PNOZ mo2p 20882-DE-07...
- Seite 21 Solange die Lebensdauerkurven nicht erreicht werden, kann der angegebene PFH-Wert unabhängig von der Schaltfrequenz und der Belastung verwendet werden, da der PFH- Wert den B10d-Wert der Relais sowie die Ausfallraten der anderen Bauteile bereits berück- sichtigt. Bedienungsanleitung PNOZ mo2p 20882-DE-07...
-
Seite 22: Kapitel 9 Ergänzende Daten
Die Lebensdauerkurven geben an, ab welcher Schaltspielzahl mit verschleißbedingten Ausfällen gerechnet werden muss. Der Verschleiß wird vor allem durch die elektrische Be- lastung verursacht, der mechanische Verschleiß ist vernachlässigbar. Schaltstrom (A) Abb.: Lebensdauerkurven bei 24 V DC und 230 V AC Bedienungsanleitung PNOZ mo2p 20882-DE-07... - Seite 23 Um die Lebensdauer zu erhöhen, an allen Relaiskontakten für eine ausreichende Funken- löschung sorgen. Bei kapazitiven Lasten sind eventuell auftretende Stromspitzen zu beach- ten. Bei DC-Schützen Freilaufdioden zur Funkenlöschung einsetzen. Wir empfehlen zum Schalten von 24-V-DC-Lasten, Halbleiterausgänge zu verwenden. Bedienungsanleitung PNOZ mo2p 20882-DE-07...
- Seite 24 Bestelldaten 10.1 Produkt Produkttyp Merkmale Bestell-Nr. PNOZ mo2p Erweiterungsmodul, 1 oder 2 Relaisausgänge, zwangsge- 773 520 führt PNOZ mo2p coated versi- Erweiterungsmodul, 1 oder 2 Relaisausgänge, zwangsge- 773 525 führt, coated version 10.2 Zubehör Abschlussstecker, Steckbrücke Produkttyp Merkmale Bestell-Nr. PNOZmulti Bus-Termina-...
