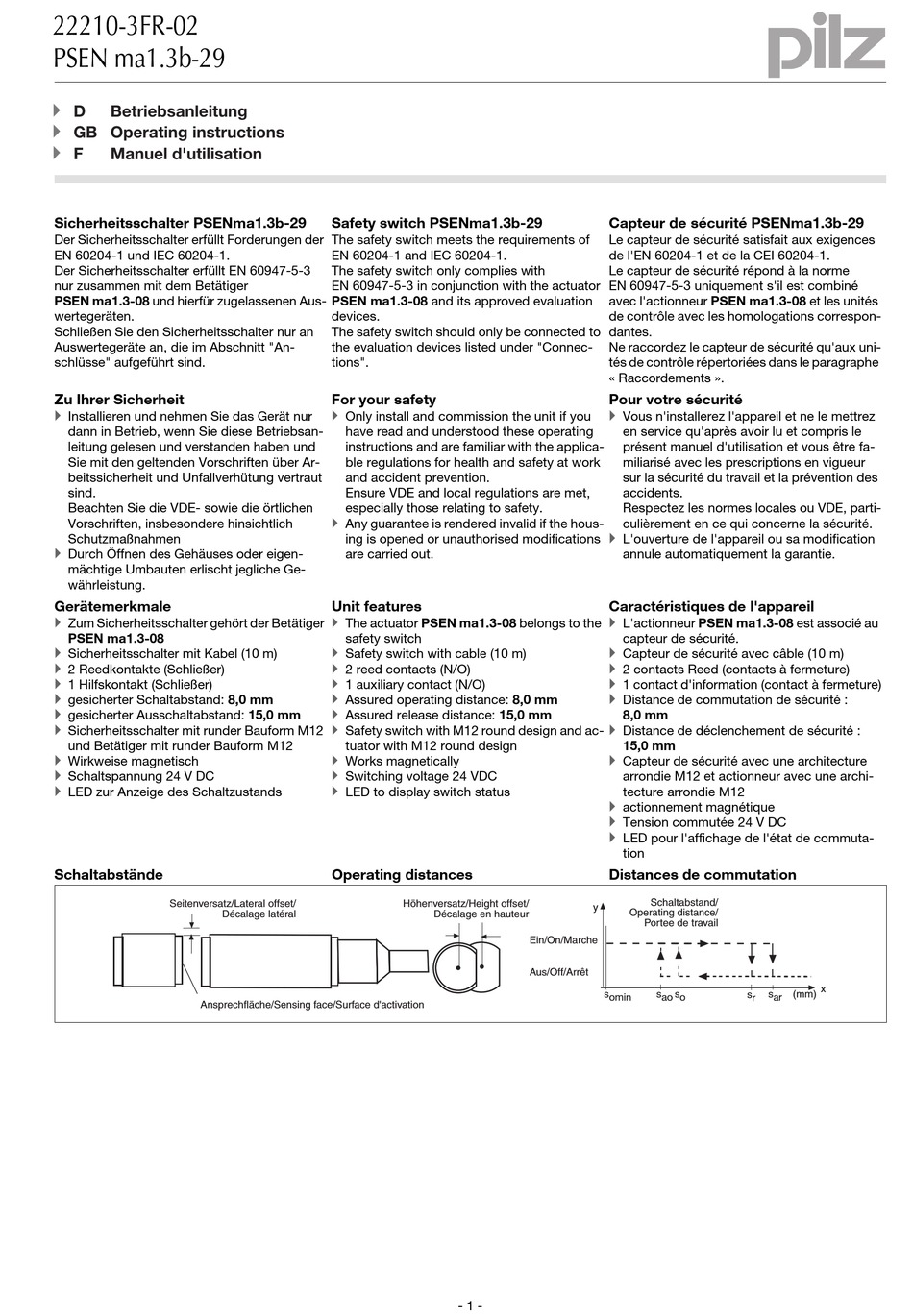

Pilz PSEN ma1.3b-29 Betriebsanleitung

22210-3FR-02
PSEN ma1.3b-29
PSEN ma1.3b-29 22210-3FR-01
Sicherheitsschalter PSENma1.3b-29
Der Sicherheitsschalter erfüllt Forderungen der 1483741835
EN 60204-1 und IEC 60204-1.
Der Sicherheitsschalter erfüllt EN 60947-5-3
nur zusammen mit dem Betätiger
PSEN ma1.3-08 und hierfür zugelassenen Aus-
wertegeräten.
Schließen Sie den Sicherheitsschalter nur an
Auswertegeräte an, die im Abschnitt "An-
schlüsse" aufgeführt sind.
Zu Ihrer Sicherheit

Installieren und nehmen Sie das Gerät nur
547263243
dann in Betrieb, wenn Sie diese Betriebsan-
leitung gelesen und verstanden haben und
Sie mit den geltenden Vorschriften über Ar-
beitssicherheit und Unfallverhütung vertraut
sind.
Beachten Sie die VDE- sowie die örtlichen
Vorschriften, insbesondere hinsichtlich
Schutzmaßnahmen

Durch Öffnen des Gehäuses oder eigen-
mächtige Umbauten erlischt jegliche Ge-
währleistung.
Gerätemerkmale

1326675595 Zum Sicherheitsschalter gehört der Betätiger
PSEN ma1.3-08

704084107 Sicherheitsschalter mit Kabel (10 m)

784552971 2 Reedkontakte (Schließer)

1 Hilfskontakt (Schließer)

510312331 gesicherter Schaltabstand: 8,0 mm

gesicherter Ausschaltabstand: 15,0 mm

1483746443 Sicherheitsschalter mit runder Bauform M12
und Betätiger mit runder Bauform M12

510321547 Wirkweise magnetisch

510477451 Schaltspannung 24 V DC

763865611 LED zur Anzeige des Schaltzustands
Schaltabstände
Safety switch PSENma1.3b-29
The safety switch meets the requirements of
EN 60204-1 and IEC 60204-1.
The safety switch only complies with
EN 60947-5-3 in conjunction with the actuator
PSEN ma1.3-08 and its approved evaluation
devices.
The safety switch should only be connected to
the evaluation devices listed under "Connec-
tions".
For your safety

Only install and commission the unit if you
have read and understood these operating
instructions and are familiar with the applica-
ble regulations for health and safety at work
and accident prevention.
Ensure VDE and local regulations are met,
especially those relating to safety.

Any guarantee is rendered invalid if the hous-
ing is opened or unauthorised modifications
are carried out.
Unit features

The actuator PSEN ma1.3-08 belongs to the
safety switch

Safety switch with cable (10 m)

2 reed contacts (N/O)

1 auxiliary contact (N/O)

Assured operating distance: 8,0 mm

Assured release distance: 15,0 mm

Safety switch with M12 round design and ac-
tuator with M12 round design

Works magnetically

Switching voltage 24 VDC

LED to display switch status
Operating distances
- 1 -
Capteur de sécurité PSENma1.3b-29
Le capteur de sécurité satisfait aux exigences
de l'EN 60204-1 et de la CEI 60204-1.
Le capteur de sécurité répond à la norme
EN 60947-5-3 uniquement s'il est combiné
avec l'actionneur PSEN ma1.3-08 et les unités
de contrôle avec les homologations correspon-
dantes.
Ne raccordez le capteur de sécurité qu'aux uni-
tés de contrôle répertoriées dans le paragraphe
« Raccordements ».
Pour votre sécurité

Vous n'installerez l'appareil et ne le mettrez
en service qu'après avoir lu et compris le
présent manuel d'utilisation et vous être fa-
miliarisé avec les prescriptions en vigueur
sur la sécurité du travail et la prévention des
accidents.
Respectez les normes locales ou VDE, parti-
culièrement en ce qui concerne la sécurité.

L'ouverture de l'appareil ou sa modification
annule automatiquement la garantie.
Caractéristiques de l'appareil

L'actionneur PSEN ma1.3-08 est associé au
capteur de sécurité.

Capteur de sécurité avec câble (10 m)

2 contacts Reed (contacts à fermeture)

1 contact d'information (contact à fermeture)

Distance de commutation de sécurité :
8,0 mm

Distance de déclenchement de sécurité :
15,0 mm

Capteur de sécurité avec une architecture
arrondie M12 et actionneur avec une archi-
tecture arrondie M12

actionnement magnétique

Tension commutée 24 V DC

LED pour l'affichage de l'état de commuta-
tion
Distances de commutation
