5 Installation planen
Anschluss der Solarmodule (DC)

5.7.5 Anschluss von geerdeten Solarmodulen

Bei geerdeten Solarmodulen müssen die DC-Eingänge parallel
angeschlossen werden.
► Zwischen der Verbindung zum Netz und dem AC-Anschluss
des Wechselrichters einen Trenntransformator anschließen.
► Nach der Inbetriebnahme am Display des Wechselrichters
die Isolationsüberwachung einstellen, siehe „8.4.2 Isolati-
on", Seite 84.
NUR parallel
geschaltete DC-Eingänge
+
–

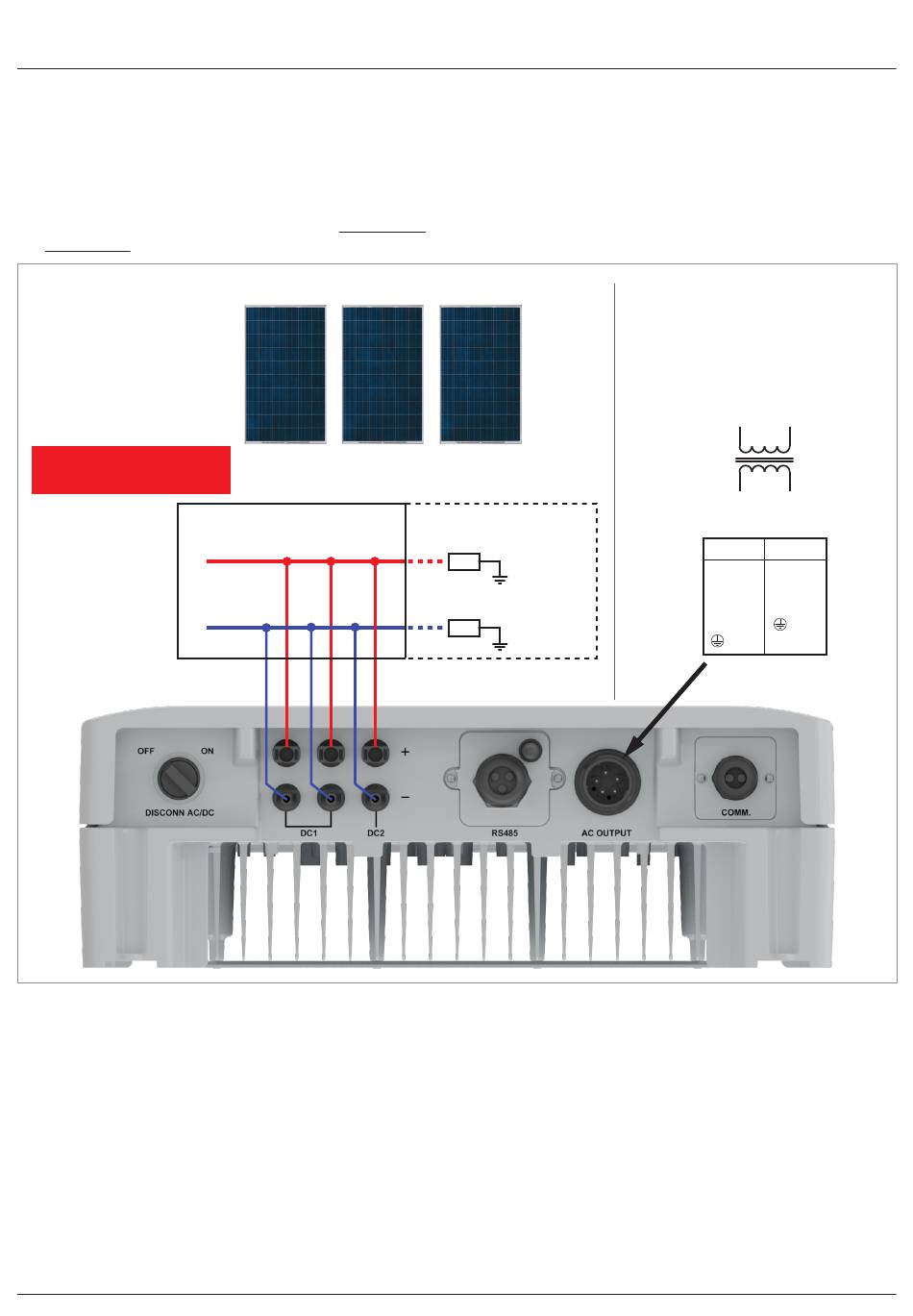

Abb. 5.14: Systemdesign bei Anschluss von geerdeten Solar-
modulen (Beispiel für M10A)
34
Solarmodule
DC-Verkabelung
Generator-Anschlusskasten Positiv geerdet
Z ODER
Negativ geerdet
Z
Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13
AC-Verkabelung
Netz
3-phasig, 230/400 V
Stern- oder Dreieckschaltung
Trenn-
Transformator
Wechselrichter
230/400 V
AC
3P4W 3P3W
1 - L1 1 - L1
2 - L2 2 - L2
3 - L3 3 - L3
4 - N - PE
5 - PE
AC
