5.7.2 Separat angeschlossene DC-Eingänge
Die Modulstrings werden direkt an die DC-Eingänge Dc1 und
DC2 angeschlossen. MPP-Tracker 1 regelt die Modulstrings an
DC1, MPP-Tracker 2 regelt die Modulstrings an DC2.
Mit separat angeschlossenen DC-Eingängen lassen sich sym-
metrisch und asymmetrisch ausgelegte DC-Eingänge realisie-
ren.
Diese Variante der DC-Verkabelung darf nicht für geerdete
Solarmodule verwendet werden.
Solarmodule
DC-Verkabelung
–
+

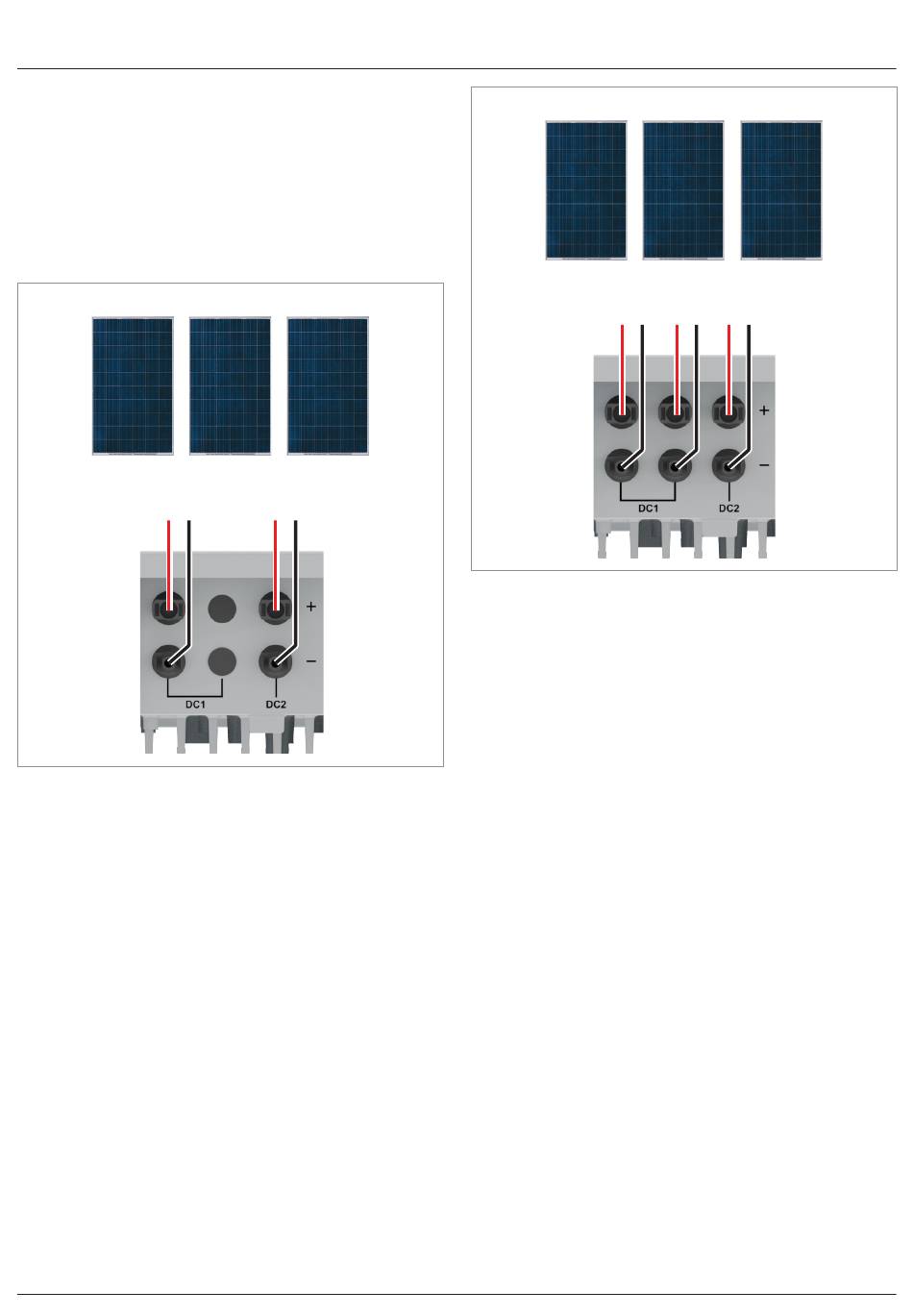

Abb. 5.9: Separat angeschlossene DC-Eingänge bei M6A und
M8A
Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13
–
+
Anschluss der Solarmodule (DC)
Solarmodule
DC-Verkabelung
–
+
Abb. 5.10: Separat angeschlossene DC-Eingänge beim M10A
