Abschnitt 2
Schritt 1 Kontrolle der Aufstellungsorte
für den Eisbereiter und
die externe Kompressor-
Kondensator-Einheit
entsprechend den Richtlinien
Vor der Installation des Eisbereiters und
der externen Kompressor-Kondensator-
Einheit ist sicherzustellen, dass der Abstand
zwischen diesen Geräten den in dieser
Anleitung beschriebenen Richtlinien zur
Leitungsverlegung entspricht.
Dach- und Wanddurchführungen
Sofern notwendig, ist in die Wand
oder das Dach für die Verlegung der
Kälteleitungen eine runde Öffnung mit
einem Durchmesser von 76,2 mm (Zoll)
einzubringen. Alle Dachdurchführungen
sind von einer qualifizierten Person
auszuführen.
Schritt 2 Verlegung der
Kältemittelleitungen
Die Kältemittelleitungen sind zwischen
Eisbereiter und externer Kompressor-
Kondensator-Einheit ordnungsgemäß zu
verlegen.
A. LÄNGE DER LEITUNGEN
Länge 30,5 m (100 Fuß): Dies ist
die maximal zulässige gemessene
Leitungslänge.
Der Behälter ist für die Speicherung einer
Füllung ausgelegt, die für den Betrieb des
Eisbereiters bei Umgebungstemperaturen
zwischen -28,9 °C (-20 °F) und 48,9 °C
(120 °F) ausreicht, wobei die Leitungslänge
maximal 30,5 m (100 Fuß) beträgt. Maximal
dürfen 25 % der Gesamtleitungslänge auf
dem Dach verlegt werden.
Artikelnummer: TUC195 Rev 00 11/17
Wichtig
QuietQube®
Eisbereiter
nicht mit Leitungen, die länger als 30,5 m
(100 Fuß) sind. Versuchen Sie nicht, diese
Länge zu überschreiten und Kältemittel
zur Kompensation aufzufüllen!

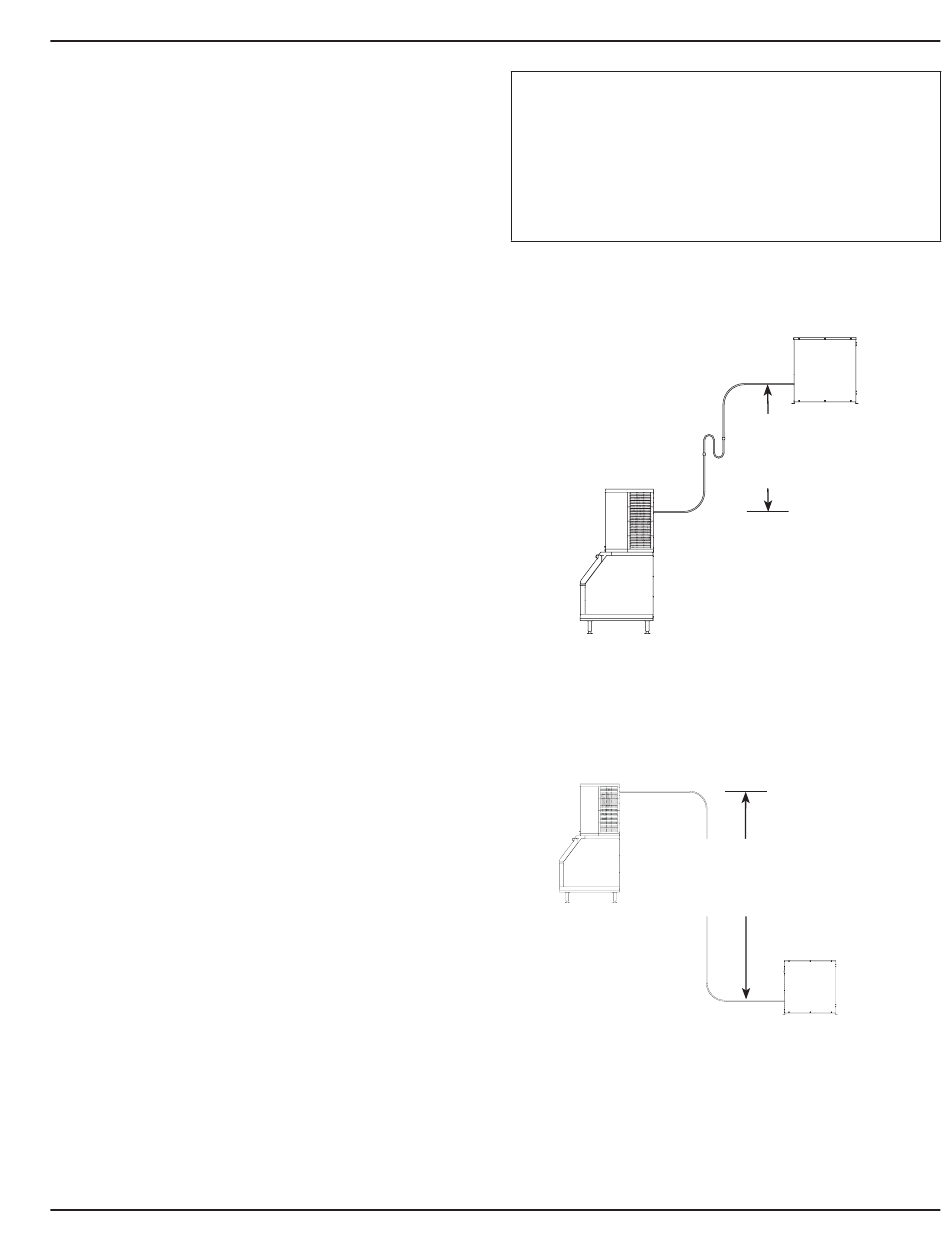

B. VERTIKALE LEITUNGSFÜHRUNG
NACH OBEN ODER UNTEN
10,7 m Steigung (35 Fuß): Dies ist der
maximale vertikale Abstand, in dem die
externe Kompressor-Kondensator-Einheit
über dem Eisbereiter aufgestellt werden
kann.
4,5 m Gefälle (15 Fuß): Dies ist der
maximale vertikale Abstand, in dem die
externe Kompressor-Kondensator-Einheit
unter dem Eisbereiter aufgestellt werden
kann.
Installationsanleitung
funktionieren
MAX. ABSTAND:
10,7 m (35 Fuß)
MAX. ABSTAND:
4,5 m (15 Fuß)
