Technische Grundlagen
5.3 Redundanzverfahren

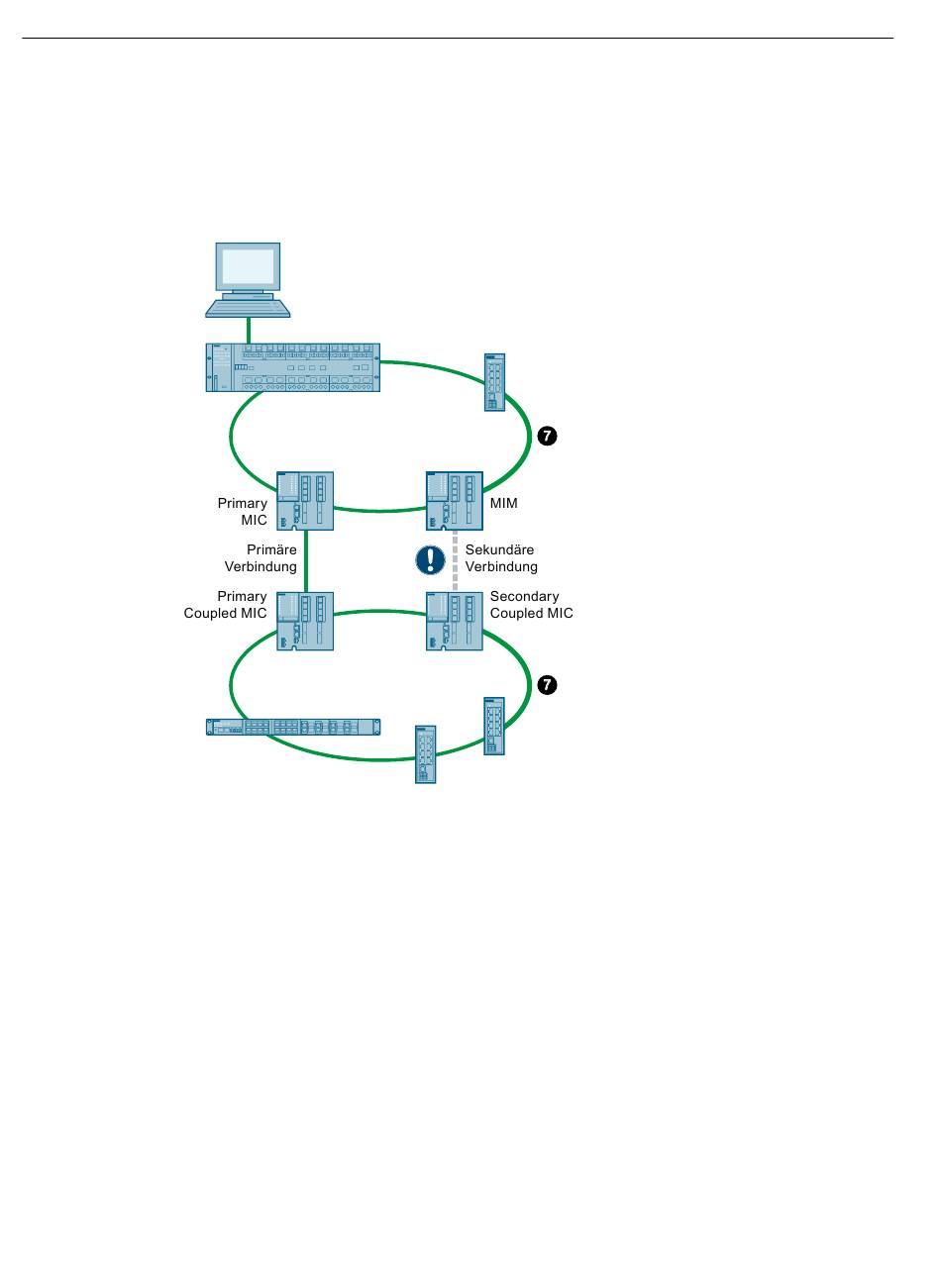

Schritt 7: Ringe schließen
Nachdem Sie alle Geräte in den beiden Ringen für MRP konfiguriert haben, schließen Sie die
beiden MRP-Ringe durch Stecken der Leitungen zwischen den bisher noch nicht verbundenen
Geräten. Die Leitung zwischen dem MIM und dem Secondary Coupled MIC dürfen Sie noch
nicht stecken.
Informationen über die Ringredundanz
Informationen über den aktuellen Zustand der Ringredundanz finden Sie im WBM und im CLI:
● WBM
Menü "Information > Redundanz", Register "Ringredundanz"
● CLI
Der Befehl show ring-redundancy im User EXEC Modus oder im Privileged EXEC
Modus
5.3.5.6

Konfiguration von MRP-Interconnection

An der redundanten Kopplung von zwei Ringen mit MRP-Interconnection sind vier Geräte
beteiligt. Bei der Konfiguration dieser Geräte müssen Sie eine bestimmte Reihenfolge
einhalten, damit noch nicht konfigurierte Geräte für den Konfigurations-PC erreichbar sind.
Berücksichtigen Sie folgende Regel:
