6.3 Das Menü "Information"
● Fragmente
Anzahl der Telegramme, die kleiner als 64 Bytes sind und eine fehlerhafte CRC-Prüfsumme
haben.
● Jabbers
Anzahl der Telegramme mit VLAN-Tag, die eine fehlerhafte CRC-Prüfsumme haben und
verworfen werden, weil sie zu groß sind.
● Kollisionen
Anzahl der Kollisionen empfangener Telegramme.
● Auslastung[%]
Auslastung des Ports während einer Stichprobe.
6.3.9
Unicast

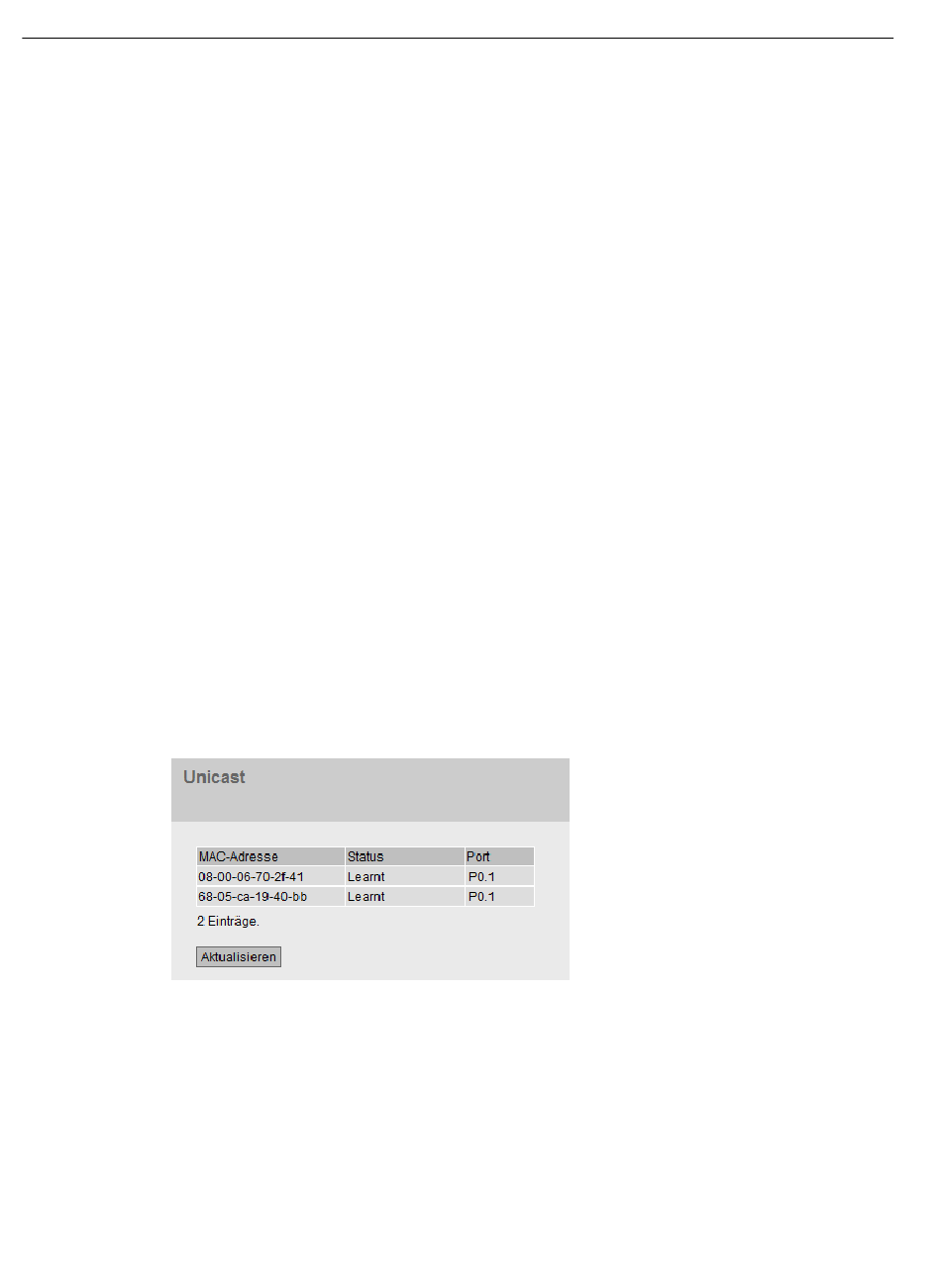

Status der Unicast-Filtertabelle
Diese Seite zeigt den aktuellen Inhalt der Unicast-Filtertabelle. In dieser Tabelle sind die
Quelladressen von Unicast-Adresstelegrammen aufgeführt. Einträge können entweder
dynamisch erfolgen, wenn ein Teilnehmer ein Telegramm an einen Port sendet, oder statisch
durch Parametrierung seitens des Anwenders.
Abhängigkeit vom "Base Bridge-Modus"
Die angezeigten Spalten sind davon abhängig, welcher "Base Bridge-Modus" eingestellt ist.
Wenn Sie den "Base Bridge-Modus" ändern, gehen die bestehenden Einträge verloren.
WBM-Seite für den Base Bridge-Modus "802.1D Transparent Bridge":
WBM-Seite für den Base Bridge-Modus "802.1Q VLAN Bridge":
130
SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management
Projektierungshandbuch, 03/2020, C79000-G8900-C360-09
