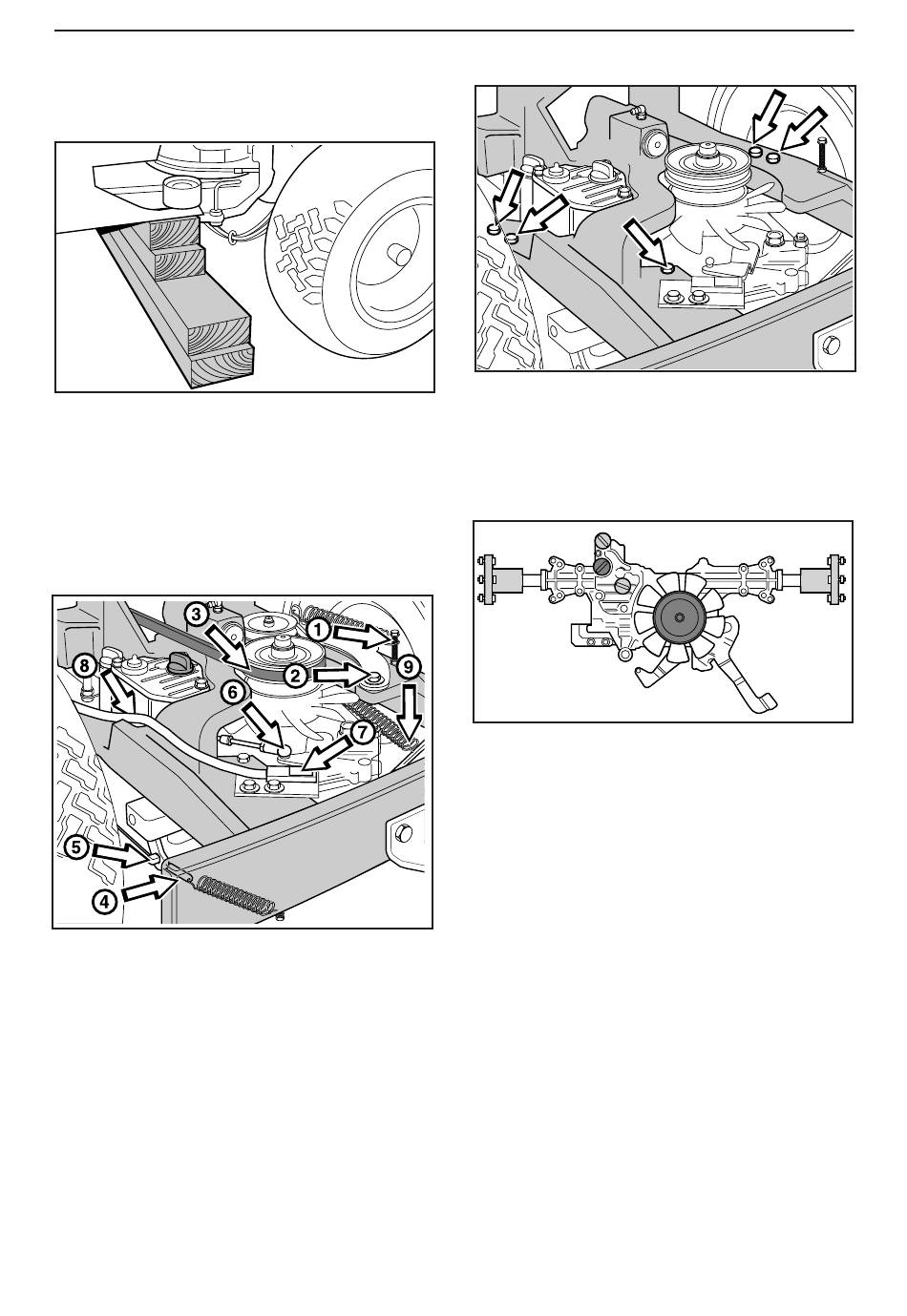

Ausbau/Einbau des Hydrogetriebes,

Rider 13 H/13 H Bio und Rider 16 H
1
• Den Aufsitzmäher vor dem Heckrahmen
aufbocken und die Hinterräder demontieren.
• Das Getriebegehäuse entfernen.
2
• Die Feder der Spannrolle (1) lösen und den
Spannrollenarm (2) entfernen.
• Den Treibriemen (3) abziehen.
• Die Feder des Bremsdrahtseils (4) lösen und
das Bremsdrahtseil vom Bremshubarm (5)
demontieren.
• Das Drahtseil des Hydrogetriebes (6) und das
Kabel des Hydrogetriebeschalters (7) demontie-
ren.
• Die Klemme (8) lösen, die das Drahtseil des
Hydrogetriebes hält, und Drahtseil und Kabel zur
Seite legen.
• Die Feder des Kupplungshebels (9) lösen.
3
Einen Wagenheber unter das Hydrogetriebe schie-
ben und die fünf Befestigungsschrauben (5) lösen.
4
• Den Wagenheber absenken und das Hydro-
getriebe herausziehen.
• Der Einbau des Hydrogetriebes erfolgt in
umgekehrter Reihenfolge.
• Nach dem Einbau kontrollieren, ob das
Bremsdrahtseil und das Drahtseil des
Hydrogetriebes korrekt eingestellt sind (siehe
„Kontrolle/Justierung der Bremsdrahtseile" und
„Austausch der Drahtseile des Hydrogetriebes,
Einbau Punkt 8"). Außerdem den Ölstand im
Hydrogetriebe kontrollieren und bei Bedarf Öl
nachfüllen.
