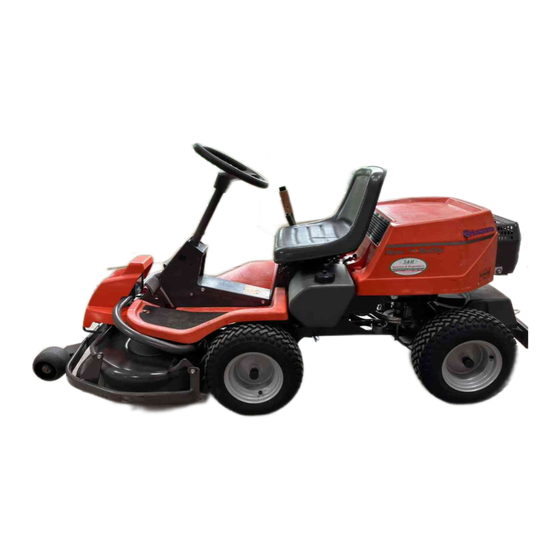

Husqvarna Rider 11 Werkstatt-Handbuch
Vorschau ausblenden
Andere Handbücher für Rider 11:
- Werkstatt-handbuch (71 Seiten) ,
- Bedienungsanweisung (52 Seiten) ,
- Bedienungsanleitung (56 Seiten)
Verwandte Anleitungen für Husqvarna Rider 11
Inhaltszusammenfassung für Husqvarna Rider 11
- Seite 1 Werkstatthandbuch Werkstatthandbuch Werkstatthandbuch Werkstatthandbuch Werkstatthandbuch Rider 11, Rider 13, Rider 11 Bio, Rider 13 Bio, Rider 16 Deutsch...
- Seite 2 Svenska –...
-
Seite 3: Inhaltsverzeichnis
Werkstatthandbuch Rider 11, Rider 13 Rider 11 Bio, Rider 13 Bio Rider 16 Inhalt Sicherheitsvorschriften ........2 Austausch der Lager der Mittellenkung ..30 Allgemeine Anweisungen ......... 2 Ausbau der Pendelachse ....... 32 Besondere Anweisungen ......... 2 Austausch von Buchsen ........ 32 Spezialwerkzeuge .......... -
Seite 4: Sicherheitsvorschriften
Sicherheitsvorschriften Allgemeine Anweisungen Besondere Anweisungen Dieses Werkstatthandbuch wurde für Personal Der Kraftstoff, mit dem der Aufsitzmäher betrieben geschrieben, das über allgemeine Kenntnisse wird, hat folgende gefährliche Eigenschaften: betreffend Reparaturen und Service von • Die Flüssigkeit und ihre Dämpfe sind giftig. Aufsitzmähern verfügt. -
Seite 5: Spezialwerkzeuge
506 89 93-01 506 66 48-01 506 79 06-01 506 89 92-01 506 57 00-01 Radabzieher für Rider 11, Rider 13 und Rider 16. 506 66 48-01 Abzieher für die Motorriemenscheibe. 506 79 06-01 Inbusschlüssel 3/8“ zum Lösen der Innensechskan- tschraube der Motorriemenscheibe (Briggs &... -
Seite 6: Technische Daten
Technische Daten Maße: Rider 11 Rider 13 Länge 2 090 mm 2 150 mm Breite 880 mm 880 mm Höhe (über dem Lenkrad) 1 070 mm 1 070 m Gewicht 197 kg 197 kg Spurweite vorn 720 mm 720 mm... -
Seite 7: Schneidaggregat
Kontrollpunkte Parallelität Schneidaggregat mit Schnitthöhe in Lage 1: ± 2 mm Kontrolle der Schnitthöhe in Lage 1: Rider 11 = 37 ± 2 mm Bioclip = 45 ± 2 mm Sonstige = 40 ± 2 mm Zahnriemenspannung Bio 103 Version 1: Automatische Einstellung Zahnriemenspannung Bio 103 Version 2 bei 10 N Kraft, Eindrücken:... -
Seite 8: Liefer- Und Händlerservice
Schnitthöhe 5 mm oberhalb des Aggregatrahmens liegt. 4. Den Ölstand im Motor kontrollieren. 5. Sicherstellen, dass das Getriebe korrekt mit Öl gefüllt ist. (Nicht Rider 11) 6. Den Luftdruck in den Reifen kontrollieren und ggf. einstellen (60 kPa, 0,6 bar) 7. - Seite 9 3. Filterpatrone des Luftfilters reinigen / austauschen. 6. Riemenspanner schmieren. 4. Einstellungen des Mähaggregats überprüfen / 7. Gelenke und Wellen schmieren. einstellen. 8. Bremse einstellen (Rider 11). 5. Feststellbremse einstellen. 9. Keilriemen überprüfen. 6. Flammschutz / Funkenlöscher inspizieren 10. Kühllufteinlass des Motors reinigen. (Sonderausstattung).
-
Seite 10: Wartungsplan
Vorfilter (Schaumstoff) des Luftfilters reinigen Mähaggregat überprüfen Reifendruck überprüfen (60 kPa) Riemenspanner schmieren Gelenke und Wellen schmieren Bremse einstellen (Rider 11) Keilriemen überprüfen Kühlrippen des Getriebes überprüfen (Rider 13 und Rider 16) Ölstand des Getriebes überprüfen (Rider 13 und Rider 16) -
Seite 11: Maßnahmen Bei Lieferung
Informieren Sie den Kunden insbesondere auch über: • Sicherheitsvorschriften. • Bedienelemente. Weisen Sie darauf hin, dass man beim Rider 11 beim Einlegen des Leerlaufs nicht die Rückfahrsperre drücken darf (Startsperrfunktion). • Überprüfen der Ölstände. Nachfüllen von Öl und Beim Anheben an der Schmalseite sind lange erforderliche Ölsorten. -
Seite 12: Akku
Liefer- und Händlerservice Batterie WARNUNG! Die Batteriesäure ist stark ätzend. Gummi- handschuhe tragen und die Augen mit einer Schutzbrille schützen. Das Einatmen der Säuredämpfe vermeiden. Maßnahmen bei Kontakt mit der Säure Äußerlich: Mit reichlich Wasser spülen. Innerlich: Große Mengen Wasser oder Milch trinken. -
Seite 13: Ölstände
Liefer- und Händlerservice Lenkrad • Lenkrad mit Lenkrohr auf die Lenksäule stecken. • Die Innensechskantschraube anziehen. Darauf achten, dass sie in ihre Nut in der Lenksäule trifft. Das Lenkrad hin- und herbewegen und die Innensechskantschraube festschrauben, so dass sie fest in der Nut sitzt. •... -
Seite 14: Überprüfen Des Ölstands Im Getriebe
Liefer- und Händlerservice Überprüfen des Ölstands im Getriebe (Nicht Rider 11) Getriebehaube entfernen. Die beiden Schrauben (je eine pro Seite) lösen und Getriebehaube abheben. Sicherstellen, dass der Getriebeöltank Öl enthält. Bei Bedarf mit Motorenöl SAE 10W/30 (Klasse SF– CC) auffüllen. -
Seite 15: Probefahrt
Kontrollieren, dass der Motor stehen bleibt, wenn man vom Sitz aufsteht und eines der Hydropedale betätigt wird (Rider 13, 16) oder der Gangwählhebel nicht im Leerlauf ist (Rider 11). Kontrollieren, dass der Anlasser nicht funktioniert, wenn das Mähaggregat abgesenkt ist. -
Seite 16: Drehzahlregler
Bei Geräten mit Heckauswurf Schnitthöhe 40-90 mm Bei BioClip-Geräten Schnitthöhe 45-95 mm Drehzahlregler Kontrollieren, dass die max. Drehzahl des Motors wie folgt geregelt wird: Rider 11 2 900-3100 U/min Rider 13 2 900-3100 U/min Rider 16 2 900-3100 U/min Verwaltung Verkaufsnachweis, Kundenverzeichnis etc. -
Seite 17: Konstruktion Und Funktion
Schneepflug beispielsweise werden sie zu ProFlex 21. flexiblen, ganzjährig verwendbaren Arbeitsgeräten. Dieses Buch bezieht sich auf die kleineren Rider 11 und Rider 11 Bio werden mit manuellem Maschinen. Die größeren Pro- und ProFlex- Schaltgetriebe geliefert, die übrigen Ridermodelle Maschinen sind in einem separaten Handbuch sind nur mit hydrostatischer Kraftübertragung... -
Seite 18: Motor
Es ist wichtig, daß bei der Reparatur der Motoren ausschließlich Originalersatzteile benutzt werden. Wenn andere Teile verwendet werden, erlischt die Garantie. Rider 11 und Rider 13 haben einen Motor mit einem Zylinder, Seitenventil, 10,5 bzw. 12,5 PS und Spritzschmierung. Rider 16 hat einen Motor mit einem Zylinder, Oberventil und 15,5 PS. -
Seite 19: Lenkung
Konstruktion und Funktion Lenkung Dank der Mittellenkung ist der Wendekreis sehr Alle Aufsitzmäher der Rider-Serie sind mit Kicklen- kung ausgerüstet. Die Lenkkraft des Lenkrads wird klein. Je nach Modell hat die ungemähte Fläche bei vollem Lenkradausschlag nur einen Durchmesser über Drahtseile und Kette zum hinteren von 20-30 cm. -
Seite 20: Antrieb
Konstruktion und Funktion Antrieb Rider 11 hat ein manuelles Schaltgetriebe mit fünf Rider 13 und Rider 16 sind mit hydrostatischer Kraftübertragung ausgestattet, die dem Fahrer die Vorwärtsgängen und einem Rückwärtsgang. Es funktioniert nach dem sog. „inline“-Betrieb, d. h. volle Kontrolle beim Fahren gewährt. Die man braucht nicht einen Gang nach dem anderen Geschwindigkeit wird vorwärts und rückwärts... -
Seite 21: Schneidaggregat
Stellen effektiv mähen können. Rider 11 und Rider 13 haben ein Schneidaggregat mit Heckauswurf und einer Schnittbreite von 850 Rider 11 Bio und Rider 13 Bio haben ein BioClip- Aggregat mit einer Schnittbreite von 900 mm. Rider 16 kann mit einem Mähaggregat mit... -
Seite 22: Reparaturanweisungen
Reparaturanweisungen Ausbau des Motors Den Sicherungsriemen der Batterie lösen. Die Die elektrischen Anschlüsse des Motors kenn- Schutzabdeckung entfernen und die Kabel- zeichnen und entfernen. anschlüsse lösen. Die Batterie herausnehmen. Die Klemme, die Gas- und Chokedrahtseil festhält, Das Kabel entfernen, das vom Startrelais zum lösen. - Seite 23 Reparaturanweisungen Die Schlauchklemme des Kraftstoffschlauchs an der Kraftstoffpumpe entfernen und den Schlauch nach unten abziehen. Werkzeug Nr. 506 79 06-01 in die Mitte der Motor- riemenscheibe einführen. Die Innensechskant- schraube, die Riemenscheibe und Motorachse verbindet, lösen und entfernen. Werkzeug Nr. 506 89 92-01 zum Gegenhalten benutzen.
-
Seite 24: Einbau Des Motors
Reparaturanweisungen Einbau des Motors Die Riemenscheibe mit Werkzeug Nr. 506 79 06-01 WICHTIGE INFORMATION einsetzen und mit 80 Nm anziehen. Werkzeug Nr. 506 89 92-01 zum Gegenhalten benutzen. Beim Einbau des Motors unbedingt darauf achten, daß die Nut der Riemenscheibe (1) so steht, daß... - Seite 25 Reparaturanweisungen Die Kraftstoffleitung und die Kraftstoffpumpe festdrücken und die Schlauchschelle einbauen. Den Gashebel auf vollen Choke stellen. Die Ummantelungen des Drahtseils so weit wie möglich nach rechts ziehen und die Klemmschraube anziehen. Den Gashebel in Vollgasstellung zurückziehen und kontrollieren, dass der Choke nicht mehr betätigt ist.
- Seite 26 Reparaturanweisungen Das Kabel vom Startmotor am Startrelais anschrauben. Die Batterie an ihren Platz stellen und Kabel- anschlüsse und Schutzabdeckung anbringen, den Sicherungsriemen festspannen. – Deutsch...
-
Seite 27: Motoröl Auswechseln
Kraftaufwand sollen sich die Drahtseile soweit zusammendrücken lassen, daß der Abstand zwischen ihnen nur noch halb so groß ist. Ablassschraube bei Rider 11, Rider 13 und Rider 16. Tip! Beim Ablassen des Motoröls das Öl über ein gefaltetes Stück Karton in ein Auffanggefäß laufen lassen. -
Seite 28: Austausch Der Lenkungsdrahtseile
Reparaturanweisungen Austausch der Lenkungsdrahtseile Die zwei Mitnehmer (2) der Lenkstange entfernen. Die hintere Befestigung der Lenkungsdrahtseile (1) Die Schraube (5) aus dem unteren Ende der lösen. Lenkstange herausdrehen. Die vordere Befestigung (2) an der Lenkkette (6) lösen und die Lenkungsdrahtseile durch den Die Lenkachse (6) hochziehen und den unteren Teil Rahmen herausziehen. -
Seite 29: Ausbau/Einbau Der Drahtseilrolle
Reparaturanweisungen Ausbau/Einbau der Drahtseilrolle Die hintere Befestigung der Lenkungsdrahtseile (1) lösen. Schraube (2) und Drahtseilrolle (3) entfernen. Den Sicherungsring (4) des Lagers entfernen und das Lager (5) herausklopfen. Der Einbau der Drahtseilrolle erfolgt in umgekehrter Reihenfolge. Nach der Montage ist die Drahtseilspannung zu kontrollieren (siehe „Kontrolle/Justierung der Lenkungsdrahtseile“). -
Seite 30: Kontrolle Und Justierung Des Bremsdrahtseils
Kontrolle und Justierung des Brems- Rider 13 und Rider 16 drahtseils Kontrollieren, ob die Bremse korrekt eingestellt ist. Rider 11 Dazu den Aufsitzmäher auf einen Untergrund mit schwacher Neigung stellen und die Bremse anziehen. Wenn der Aufsitzmäher nicht völlig still steht, ist die Bremse zu justieren. -
Seite 31: Kontrolle Und Justierung Der Schaltung, Rider
Reparaturanweisungen Kontrolle und Justierung der Kupplung, Kontrolle und Justierung der Schaltung, Rider 11 Rider 11 Die Kupplung ist korrekt eingestellt, wenn die Bewegung der Spannrolle nach außen vom Riemen Die Einstellung der Schaltung kontrollieren: den gestoppt wird, und nicht vom Drahtseil. -
Seite 32: Kontrolle/Justierung Des Geschwindigkeits- Reglers
(siehe „Ausbau des Motors“) den Motor ausbauen. • Den Aufsitzmäher vor der Mittellenkung auf- bocken. 2 Rider 11 1. Die Mutter (1) am Kugelgelenk lösen. 2. Die Sperrfeder (2) so weit zurückschieben, dass sich die Kugelschale (3) vom Kugelbolzen am Hubarm (4) abnehmen lässt. - Seite 33 Reparaturanweisungen Den inneren Sicherungsring (1) am unteren Lager entfernen (siehe Abb.). Der hintere Fahrzeugteil ist nun vom vorderen getrennt und kann zur Seite geschoben werden. Anschließend den äußeren Sicherungsring (2) demontieren und das Lager nach unten herausziehen. • Die Riemen von der Riemenscheibe (2) abziehen.
-
Seite 34: Ausbau Der Pendelachse
• Den Aufsitzmäher vor dem Heckrahmen auf- bocken. • Das Getriebe/Schaltungsgehäuse entfernen. 2 Rider 11 Sicherungsring und Scheibe von der inneren Befestigung der Pendelachse (1) entfernen und die Pendelachse nach hinten herausziehen. Wenn der Staubschutz (2) beschädigt ist, muß er •... -
Seite 35: Einbau Der Pendelachse
Reparaturanweisungen Einbau der Pendelachse 3 Rider 11 • Scheibe und Sicherungsring auf die Pendelachse (1) stecken. • Die Befestigungsbleche der Drahtseile (2) sowie Schaltungs- (3) und Bremsdrahtseil (4) mon- tieren. • Die halbe Achse einfetten (die Hälfte ohne Aussparung) und von hinten in die Lenkspindel •... -
Seite 36: Ausbau/Einbau Des Schaltgetriebes
Reparaturanweisungen Ausbau/Einbau des Schaltgetriebes Ausbau/Einbau des Hydrogetriebes, Rider 13 und Rider 16 Rider 11 • Den Aufsitzmäher vor dem Heckrahmen auf- • Den Aufsitzmäher vor dem Heckrahmen bocken und die Hinterräder demontieren. aufbocken und die Hinterräder demontieren. • Das Gehäuse über dem Schaltgetriebe ent- •... -
Seite 37: Austausch Der Wellendichtungen Des Hydrogetriebes
Reparaturanweisungen Austausch der Wellendichtungen des Hydrogetriebes Dichtungsaustausch Antriebswelle Kühlgebläse ausbauen. Das Gebläse wird von einem Sicherungsring gehalten. Die Riemenscheibe nach außen von der Antriebswelle abziehen, dann den Sicherungsring unter der Scheibe ausbauen. WICHTIGE INFORMATION Der Bereich um die Dichtung herum muß absolut sauber sein! Verunreinigungen im Öl des Hydrogetriebes können die Lebensdauer des Getriebes verkürzen. -
Seite 38: Dichtungsaustausch Abtriebswellen
Reparaturanweisungen • Die Abtriebswelle und den Bereich um die Dichtung herum sorgfältig von Schmutz und Rost • Die Dichtung mit der glatten Seite nach oben auf befreien. die Welle stecken und vorsichtig runterschieben. • Einen Schraubenzieher zwischen Dichtung und • Die Dichtung mit dem dicken Ende eines 1/4“ Welle schieben und die Dichtung mit einer Verlängerungsstücks vorsichtig hineinklopfen, drehenden Bewegung aus dem Wellengehäuse... -
Seite 39: Austausch Der Drahtseile Des Hydrogetriebes
Reparaturanweisungen Austausch der Drahtseile des Hydrogetriebes Demontage der Drahtseile des Hydrogetriebes • Die Dichtung mit der Metallfeder nach innen auf die Welle stecken und vorsichtig herunterdrücken. • Die Dichtung mit dem schmalen Ende eines 1/4“ Verlängerungsstücks vorsichtig hineinklopfen, bis sie anschlägt. Nur auf die Stahlhülle der Dich- tung klopfen. - Seite 40 Reparaturanweisungen Das Getriebegehäuse entfernen. Gelenkstück abheben und Drahtseil herausziehen. Das Hydrogetriebe-Drahtseil mit dem zugehörigen Dem Hydrogetriebe-Drahtseil nach hinten zum Gelenkstück herausnehmen. Hydrogetriebe hin folgen und die Kabelbinder abschneiden, die die Kabel halten. Den Sicherungsclip am hinteren Gelenkstück des Hydrogetriebe-Drahtseils ausbauen. Die Klemme, die die Ummantelung des Drahtseils hält, lösen.
- Seite 41 Reparaturanweisungen Montage des Hydrogetriebe-Drahtseils Die Ummantelung des Drahtseils in die vordere Befestigung in der Mittenkonsole drücken. Das vordere Gelenkstück auf das neue Hydrogetriebe-Drahtseil schrauben und die Mutter anziehen. Die Klemme des Hydrogetriebe-Drahtseils festschrauben. Das Gelenkstück in seinen Halter drücken und den Sicherungsclip einsetzen. Das neue Drahtseil genauso durch den Rider ziehen, wie das alte Drahtseil lag.
- Seite 42 Reparaturanweisungen Das Hydrogetriebe-Drahtseil mit Kabelbinder festbinden. Das Hydrogetriebe-Drahtseil an seinen Platz legen und die Umhüllung mit der hinteren Klemme festschrauben. Das Rahmenblech montieren, 4 Schrauben. Hydrogetriebe-Drahtseil gemäß Anweisung einstellen, siehe ”Kontrolle/Justierung des Geschwindigkeitsreglers”. Das hintere Gelenkstück anschließen und den Sicherungsclip einsetzen. Die Gegenmutter des hinteren Gelenkstücks anziehen.
-
Seite 43: Entlüftung Des Ölsystems Des Hydrogetriebes
Reparaturanweisungen Justierung der Neutralstellung des Entlüftung des Ölsystems des Hydrogetriebes Hydrogetriebes Das Ölsystem des Getriebes entlüften. Den Aufsitzmäher hinten anheben und aufbocken, so daß die Räder frei rollen. • Ölstand des Getriebes kontrollieren. • Motor starten und den Gashebel auf Leerlauf stellen. -
Seite 44: Wartung Des Getriebes
Reparaturanweisungen 1 = Achse 1 = Achse 2 = Mutter 2 = Mutter • Die Achse langsam gegen den Uhrzeigersinn Wenn die Antriebswellen nicht rückwärts rotieren, drehen, bis die Antriebswellen zum Stillstand nachdem die Sechskantachse eine volle kommen, und am Getriebegehäuse (RS) eine Umdrehung gedreht worden ist, muß... -
Seite 45: Ölwechsel
Reparaturanweisungen Ölwechsel Rider 13 und Rider 16 Riemen demontieren Rider 11, Rider 13 und Rider 16 Das Öl im Hydrogetriebe durch die zwei Stopfen ablassen. Schlüsselweite 14 mm. Die anderen Schrauben haben eine kleinere Schlüsselweite. Ausgangsposition: WICHTIG • An der Maschine ist kein Gerät angebaut. -
Seite 46: Kontrolle Und Justierung Des Bodendrucks Des Schneidaggregates
Schneidaggregates legen, so daß das Hinterkante soll 2-4 mm höher stehen als die Aggregat auf der Waage ruht. Vorderkante. Einstellung von Rider 11 und Rider 13 Den Bodendruck des Aggregates mit den Stellschrauben hinter den Vorderrädern auf beiden Seiten des Aufsitzmähers justieren. Der Bodendruck soll an beiden Seiten gleich sein, •... - Seite 47 Reparaturanweisungen Justieren des Rider 16 Einstellung von Rider 11 Bio und Rider 13 Bio • Fronthaube und rechten Kotflügel demontieren. • Fronthaube und rechten Kotflügel demontieren. • Die Mutter (1) der Parallelitätsstrebe • Die Muttern der Parallelitätsstrebe lösen. herausdrehen. Sicherungsclip (2) und •...
-
Seite 48: Justierung Des Schnitthöhenbereichs
Reparaturanweisungen Justierung der Schnitthöhe Justierung des Schnitthöhenbereichs Rechten Kotflügel demontieren. • Mutter an der Höheneinstellstrebe losschrauben. • So einstellen, daß der Abstand zwischen dem Anschlag für die niedrigste Einstellung und dem Schutzrahmen 5 mm beträgt. • Mutter anziehen. • Nochmals prüfen, ob die Parallelität unverändert ist. -
Seite 49: Mähaggregat Ausbauen
Reparaturanweisungen Mähaggregat ausbauen BioClip-Aggregat • Feststellbremse anziehen. • Die Mähhöhe auf die niedrigste Einstellung einstellen. • Die Fronthaube demontieren. Die Feder an der Spannrolle des Treibriemens lösen. Verstellhebel für Mähhöhe in untere Stellung bringen. Die beiden Stützräder unter der Fronthaube lösen. Einen Fuß... -
Seite 50: Das Verlassen Der Servicestellung
Reparaturanweisungen Wenn der zylindrische Bolzen, der das Mähaggregat nun festhält, entfernt wird, kann das Mähaggregat weggehoben werden. Den Treibriemen (1) abnehmen. Dann den Splint (2) herausziehen. Vorsichtig vorgehen, damit die Hand nicht einklemmt. Das Verlassen der Servicestellung Das Verlassen der Servicestellung erfolgt analog in umgekehrter Reihenfolge der Anweisungen in “Aggregat in Servicestellung bringen”. - Seite 51 Reparaturanweisungen Mähaggregat abbauen Heckauswurf und Seitenauswurf • Maschine auf eine ebene Fläche stellen. • Bremse ansetzen, dazu das Pedal herunter- treten und mit dem Druckknopf verriegeln. Warnung! Bei Arbeiten am Schneidaggregat Schutzbrille und Handschuhe tragen! Das Mähaggregat mit dem Hubhebel in Mähstellung senken.
-
Seite 52: Riemen Des Mähaggregats Auswechseln
Reparaturanweisungen Riemen des Mähaggregats auswechseln Riemenwechsel am BioClip-103 BioClip 103 ist in zwei Versionen erhältlich. Version 1 hat einen Zahnriemen, Version 2 hat zwei. Die Zahnriemen treiben die Messer an und synchronisieren sie. Die Riemen sitzen unter einer Abdeckung auf der Oberseite des Mähaggregates. 1. -
Seite 53: Austausch Des Riemens An Bioclip 90
Reparaturanweisungen 5. Version 2: Montage: Zuerst den unteren und dann den oberen Riemen aufziehen. Überprüfen, ob die Messer gemäß Abb. im Winkel von 90° zueinander liegen. Falls nicht, müssen die Riemen anders eingestellt werden. Wenn das Messerlager lose sitzt, kann der Riemen über den nächsten Zahn gezogen werden. -
Seite 54: Austausch Des Schaltstifts
Reparaturanweisungen Austausch des Schaltstifts (BioClip) Ausbau von Messern mit Lagern Um das BioClip-Aggregat und seinen Antrieb beim Auffahren auf Hindernisse zu schützen, sind die Messer mit einem Schaltstift ausgerüstet. An jedem WARNUNG! Messerbolzen befindet sich eine gewölbte federnde Bei Arbeiten am Friktionsscheibe, die auszutauschen ist, wenn der Schneidaggregat Schutzbrille Messerbolzen gelöst wird. - Seite 55 Reparaturanweisungen Die vier Schrauben lösen, die die Messerlagerung • Die Achse mit einem Abzieher herausdrücken. halten, und das ganze Lagerpaket vom Schneid- • Die Lager herausklopfen und den Abstandhalter aggregat demontieren. entfernen. Das ganze Paket ist als kompletter Satz mit Achsengehäuse, Achse, Abstandhalter und Lager erhältlich.
-
Seite 56: Schleifen Und Auswuchten Der Messer
Reparaturanweisungen Schleifen und Auswuchten der Messer WARNUNG! Bei Arbeiten an den Messern Schutzhandschuhe tragen! • Die Messer gemäß der Beschreibung im vorigen Abschnitt demontieren. • Die Messer in einem Schraubstock einspannen und scharf feilen. Die Messer folgendermaßen auswuchten: • Z. B. einen Dorn waagerecht in den Schraub- stock einspannen. -
Seite 57: Elektrisches System
Elektrisches System Schaltplan Rider 11 Erklärung der Abkürzungen für 1. Mikroschalter, Sitz Farben auf dem Schaltplan 2. Zündschloß SV = Schwarz 3. Mikroschalter, Hubhebel RD = Rot 4. Mikroschalter, Schaltung BR = Braun 5. Sicherung 15 A BL = Blau 6. -
Seite 58: Schaltplan Rider 13 Und Rider 16
Elektrisches System Schaltplan Rider 13 und Rider 16 1. Mikroschalter, Sitz Erklärung der Abkürzungen für 2. Zündschloß Farben auf dem Schaltplan 3. Mikroschalter, Hubhebel SV = Schwarz 4. Mikroschalter, Hydrogetriebe RD = Rot 5. Sicherung 15 A BR = Braun 6. -
Seite 59: Kontrolle Der Sicherheitseinrichtungen
Der Fahrer muss dabei nicht auf dem Fahrersitz sitzen. Täglich kontrollieren, dass die Sicherheits-einrichtungen funktionieren. Dazu den Motor zu starten versuchen, wenn eine der Voraussetzungen erfüllt ist. Zündanlage Funktioniert Voraussetzung ändern und erneut versuchen. nicht Rider 11 Rider 13, Rider 16 Deutsch –... - Seite 66 ´+HÆM¶1S¨...
