Husqvarna Rider 11 Werkstatt-Handbuch Seite 53

Reparaturanweisungen
4
Die neuen Riemen folgendermaßen montieren:
• Zuerst den unteren Riemen, dann den oberen
aufziehen.

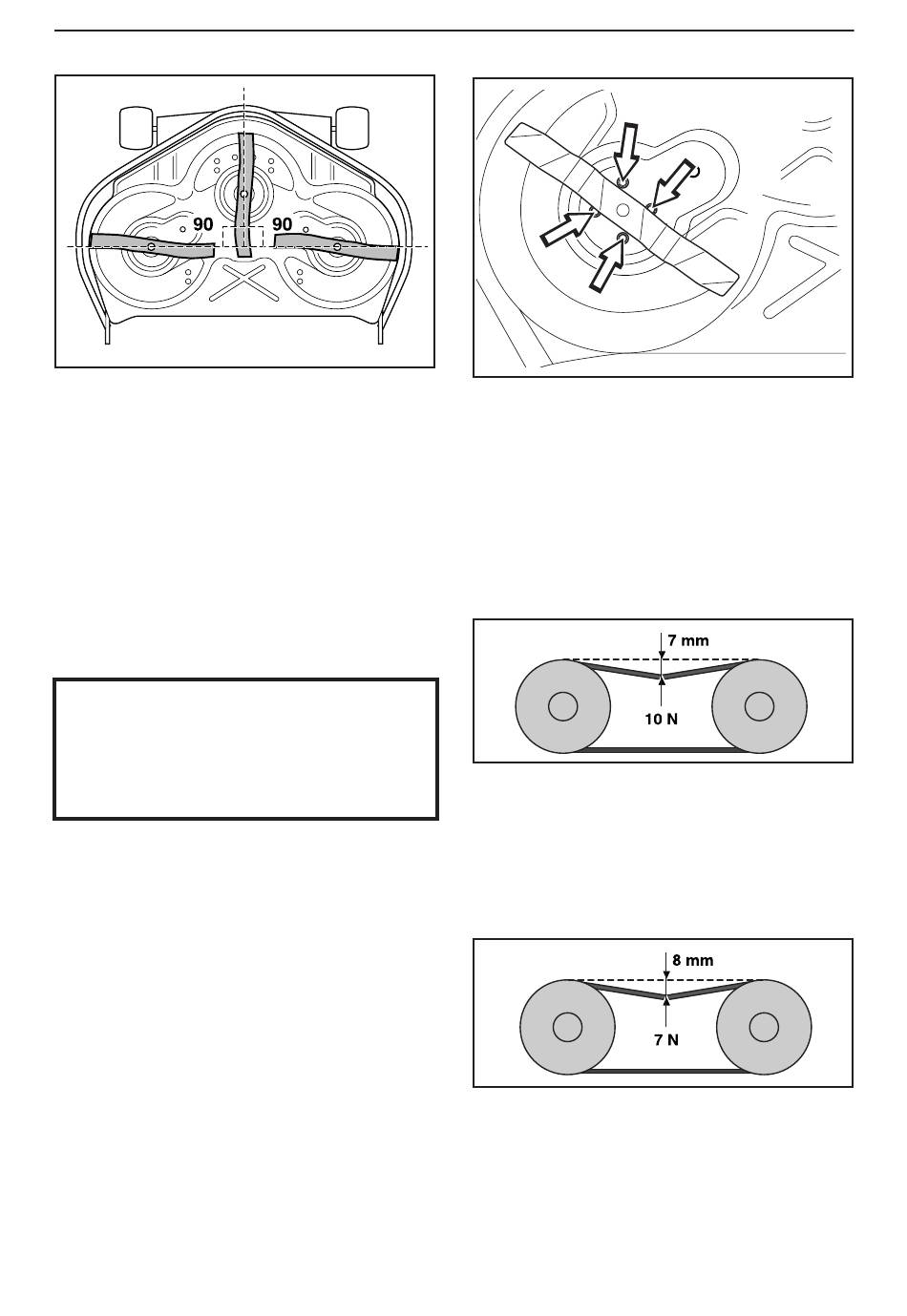

• Kontrollieren, ob die Messer wie auf der Abbil-
dung im Winkel von 90° zueinander stehen,
andernfalls sind die Riemen zu justieren. Wenn
die Messerlagerung locker sitzt, kann der
Riemen auf den nächsten Zahn herübergezogen
werden.
• Die Muttern so fest anziehen, daß die Lager-
ungen am Mähdeck anliegen, aber noch ver-
schoben werden können.
WICHTIGE INFORMATION
Bei einem Bioclip-Aggregat sollen die
Messer wie auf der Abbildung dargestellt
zueinander stehen (90° zwischen den
Messern). Andernfalls können die Messer
gegeneinanderschlagen und Schäden am
Schneidaggregat verursachen.
52
– Deutsch
5
1.
2.
• Die Riemen durch Eindrehen der exzentrischen
Spannvorrichtung auf der Oberseite des
Mähdecks spannen. Die Mutter anziehen.
• Sämtliche Muttern der Messerlagerungen an-
ziehen.
Bio 103
• Wenn sich der Riemen bei einer Kraft von 10N
±2 um 7 mm nach innen drücken läßt, ist die
Riemenspannung korrekt eingestellt.
• Das Riemenschutzgehäuse und die Parallel-
stange montieren.
Bio 90
• Wenn sich der Riemen bei einer Kraft von 7N ±2
um 8 mm nach innen drücken läßt, ist die Rie-
menspannung korrekt eingestellt.
• Das Riemenschutzgehäuse und die Parallel-
stange montieren.
