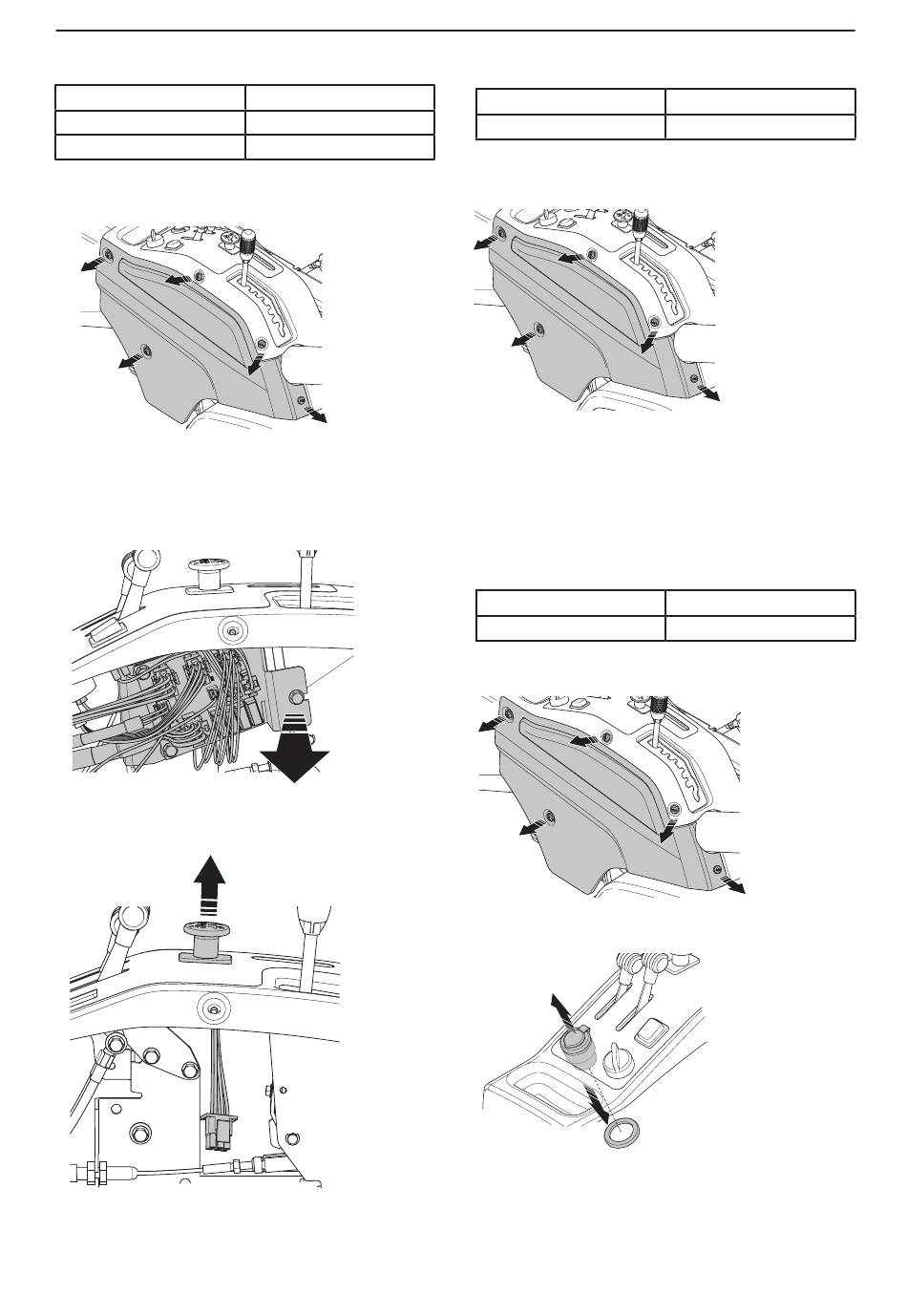

5.3.9 PTO-Schalter

Werkzeuge
Gabel-Ringschlüssel
Torx
Ausbau
1. Entfernen Sie die Seitenabdeckung.
2. Lösen Sie die Verbindung des PTO-Schalters
von der Leiterplatte.
3. Lösen Sie die Leiterplatte, indem Sie die Mutter
ausbauen und die Leiterplatte zur Seite
bewegen.
4. Bauen Sie das Sicherungsblech aus.
5. Bringen Sie den Steckverbinder nach oben
durch die Verkleidung.
Einbau
Gehen Sie zum Einbau in umgekehrter Reihenfolge
zum Ausbau vor.
Abmessungen
10 mm
T30
5.3.10 12 V-Schalter
Werkzeuge
Torx
Ausbau
Entfernen Sie die Seitenabdeckung.
1. Lösen Sie die Schalterverbindung von der
Leiterplatte.
2. Geben Sie den Schalter nach oben durch die
Verkleidung frei.
Einbau
Gehen Sie zum Einbau in umgekehrter Reihenfolge
zum Ausbau vor.
5.3.11 12 V-Buchse
Werkzeuge
Torx
Ausbau
1. Entfernen Sie die Seitenabdeckung.
2. Lösen Sie die Steckerverbindung von der
Leiterplatte.
3. Bauen Sie die Mutter unter der Verkleidung aus.
4. Geben Sie den Stecker nach oben durch die
Verkleidung frei.
Einbau
Gehen Sie zum Einbau in umgekehrter Reihenfolge
zum Ausbau vor.
Elektrisches System
Abmessungen
T30
Abmessungen
T30
German – 47
