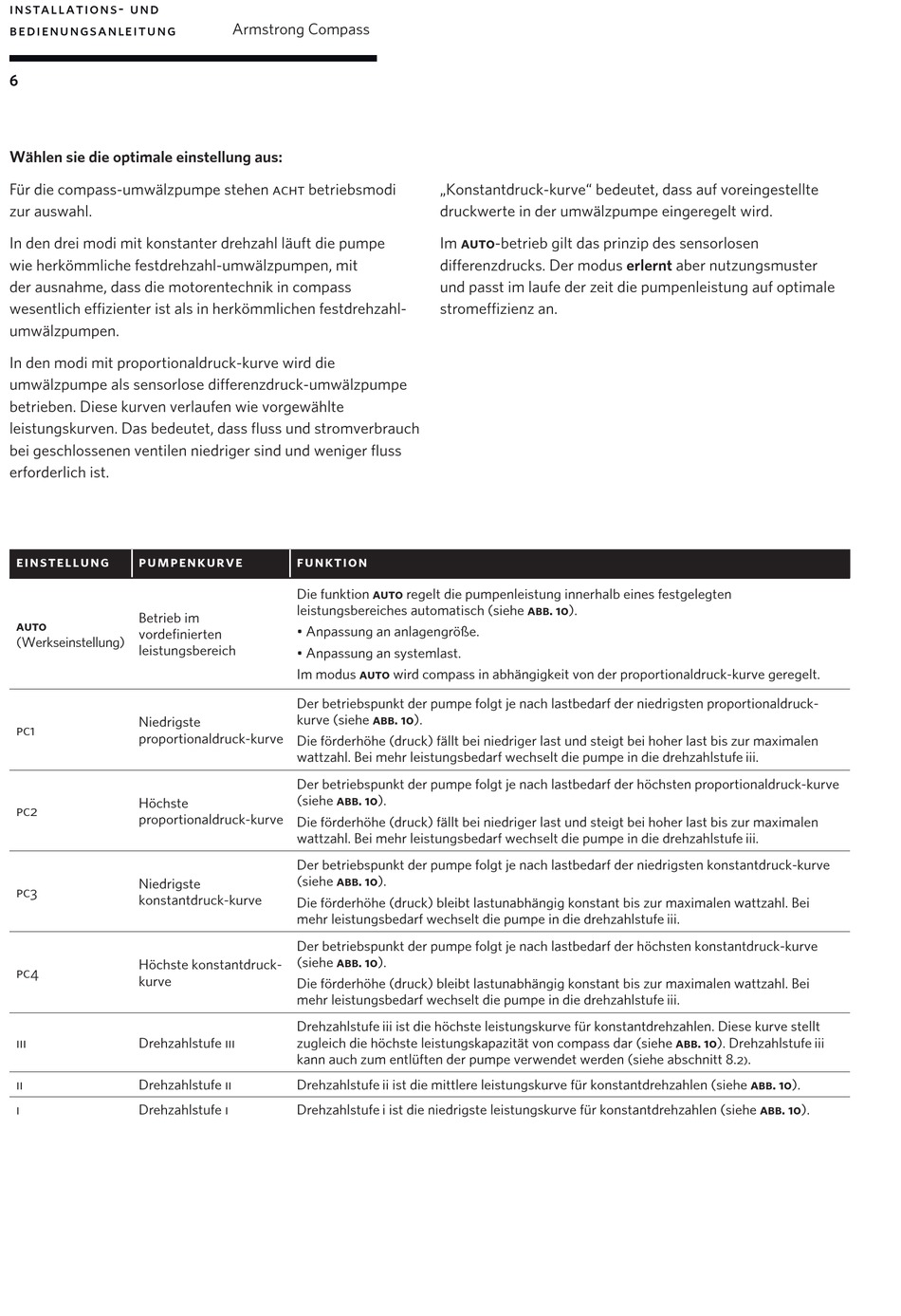

installations- und
bedienungsanleitung
6
Wählen sie die optimale einstellung aus:
Für die compass-umwälzpumpe stehen acht betriebsmodi
zur auswahl.
In den drei modi mit konstanter drehzahl läuft die pumpe
wie herkömmliche festdrehzahl-umwälzpumpen, mit
der ausnahme, dass die motorentechnik in compass
wesentlich effizienter ist als in herkömmlichen festdrehzahl-
umwälzpumpen.
In den modi mit proportionaldruck-kurve wird die
umwälzpumpe als sensorlose differenzdruck-umwälzpumpe
betrieben. Diese kurven verlaufen wie vorgewählte
leistungskurven. Das bedeutet, dass fluss und stromverbrauch
bei geschlossenen ventilen niedriger sind und weniger fluss
erforderlich ist.
einstellung pumpenkurve
Betrieb im
auto
vordefinierten
(Werkseinstellung)
leistungsbereich
Niedrigste
pc1
proportionaldruck-kurve
Höchste
pc2
proportionaldruck-kurve
Niedrigste
pc3
konstantdruck-kurve
Höchste konstantdruck-
pc4
kurve
iii Drehzahlstufe iii
ii Drehzahlstufe ii
i Drehzahlstufe i
Armstrong Compass

funktion

Die funktion auto regelt die pumpenleistung innerhalb eines festgelegten
leistungsbereiches automatisch (siehe abb. 10).
• Anpassung an anlagengröße.
• Anpassung an systemlast.
Im modus auto wird compass in abhängigkeit von der proportionaldruck-kurve geregelt.
Der betriebspunkt der pumpe folgt je nach lastbedarf der niedrigsten proportionaldruck-
kurve (siehe abb. 10).
Die förderhöhe (druck) fällt bei niedriger last und steigt bei hoher last bis zur maximalen
wattzahl. Bei mehr leistungsbedarf wechselt die pumpe in die drehzahlstufe iii.
Der betriebspunkt der pumpe folgt je nach lastbedarf der höchsten proportionaldruck-kurve
(siehe abb. 10).
Die förderhöhe (druck) fällt bei niedriger last und steigt bei hoher last bis zur maximalen
wattzahl. Bei mehr leistungsbedarf wechselt die pumpe in die drehzahlstufe iii.
Der betriebspunkt der pumpe folgt je nach lastbedarf der niedrigsten konstantdruck-kurve
(siehe abb. 10).
Die förderhöhe (druck) bleibt lastunabhängig konstant bis zur maximalen wattzahl. Bei
mehr leistungsbedarf wechselt die pumpe in die drehzahlstufe iii.
Der betriebspunkt der pumpe folgt je nach lastbedarf der höchsten konstantdruck-kurve
(siehe abb. 10).
Die förderhöhe (druck) bleibt lastunabhängig konstant bis zur maximalen wattzahl. Bei
mehr leistungsbedarf wechselt die pumpe in die drehzahlstufe iii.
Drehzahlstufe iii ist die höchste leistungskurve für konstantdrehzahlen. Diese kurve stellt
zugleich die höchste leistungskapazität von compass dar (siehe abb. 10). Drehzahlstufe iii
kann auch zum entlüften der pumpe verwendet werden (siehe abschnitt 8.2).
Drehzahlstufe ii ist die mittlere leistungskurve für konstantdrehzahlen (siehe abb. 10).
Drehzahlstufe i ist die niedrigste leistungskurve für konstantdrehzahlen (siehe abb. 10).
„Konstantdruck-kurve" bedeutet, dass auf voreingestellte
druckwerte in der umwälzpumpe eingeregelt wird.
Im auto-betrieb gilt das prinzip des sensorlosen
differenzdrucks. Der modus erlernt aber nutzungsmuster
und passt im laufe der zeit die pumpenleistung auf optimale
stromeffizienz an.
