auto (bodenheizung und zweirohrsysteme (parallel))
Die auto-funktion überwacht die pumpenleistung und
nimmt ggf. Anpassungen vor, damit die anforderungen an
das system erfüllt werden. Die pumpe stellt sich mit der zeit
auf das system ein. Es wird deshalb empfohlen, vor auswahl
anderer pumpeneinstellungen die pumpe mindestens eine
woche im modus auto zu betreiben.
Umstellung vom empfohlenen auto-modus auf eine andere
pumpeneinstellung:
Heizkreisläufe sind „langsame" systeme, die nicht innerhalb
von minuten oder stunden auf optimalen betrieb eingestellt
werden können.
Wenn mit der empfohlenen pumpeneinstellung in
gebäudeabschnitten nicht die gewünschte behaglichkeit
erreicht wird, stellen sie die pumpe wie vorgeschlagen um.
Weitere informationen hierzu entnehmen sie abschnitt9
(pumpeneinstellungen und pumpleistung).
7.0 anlagen mit bypass-ventil zwischen
vor- und rücklaufrohren
7.1 zweck des bypass-ventils
Ein differenzdruck-bypass-ventil stellt sicher, dass die von
der heiztherme abgegebene wärme auch dann verteilt wird,
wenn alle ventile der bodenheizung und/oder die ventile
der thermostat-heizkörper geschlossen sind. Diese ventile
wurden früher in mehrzonen-anlagen mit herkömmlichen
festdrehzahl-pumpen verbaut.
Ein differenzdruck-bypass-ventil ist nicht erforderlich,
wenn die compass-umwälzpumpe im auto-modus oder
in den proportionaldruck-modi betrieben wird. Grund: die
drehzahl der umwälzpumpe nimmt ab, wenn weniger wärme
angefordert wird, weil die ventile der anlage geschlossen
werden.
Wenn bei servicearbeiten an einer bestehenden anlage mit
bypass-ventil eine festdrehzahl-umwälzpumpe durch eine
compass-umwälzpumpe ersetzt wird, muss das bypass-ventil
nicht entfernt werden.
8.0 inbetriebnahme
8.1. vor inbetriebnahme
Befüllen sie den kreislauf vor der inbetriebnahme mit
flüssigkeit, und entlüften sie. Am pumpeneinlass muss
der erforderliche mindestdruck (in abhängigkeit von der
temperatur der flüssigkeit) aufgebaut werden (siehe
abschnitt 11).
Armstrong Compass
8.2 entlüften der pumpe
Selbst wenn der kreislauf entlüftet wurde, kann sich in der
pumpe noch luft befinden. Die in der pumpe gefangene luft
erzeugt möglicherweise betriebsgeräusche. Diese sollten aber
nach einigen minuten verschwinden.
Der entlüftungsvorgang kann abgekürzt werden. Stellen
sie dazu die pumpe für kurze zeit (20 sekunden) auf
drehzahlstufe iii ein.
Nachdem die pumpe entlüftet ist (kein geräusch mehr),
stellen sie die pumpe wie empfohlen ein (siehe abschnitt 6).
achtung
Die Pumpe darf nicht trockenlaufen.
9.0 pumpeneinstellungen und
pumpleistung
9.1 zusammenhang zwischen
pumpeneinstellung und pumpleistung
Leistungsdiagramm Compass
7,5
7,0
6,5
6,0
5,5
5,0
4,5
PC4
PC3
4,0
3,5
Auto
3,0
PC2
2,5
2,0
1,5
1,0
0,5
0
0
0,5
1,0
1,5
Drehzahl
Druckkur ve
III
II
I
Auto

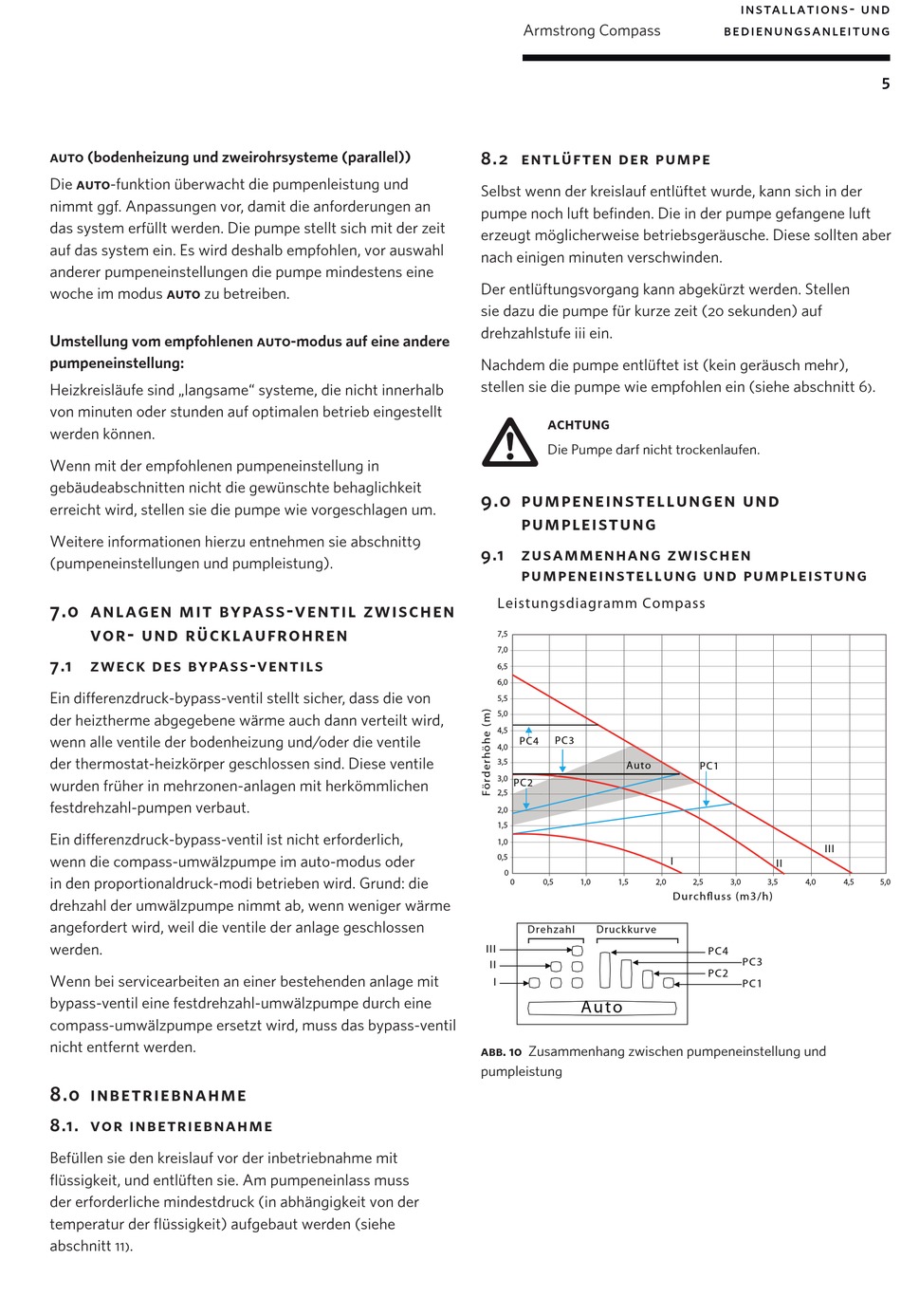

abb. 10 Zusammenhang zwischen pumpeneinstellung und
pumpleistung
installations- und
bedienungsanleitung
PC1
III
I
II
2,0
2,5
3,0
3,5
4,0
Durchfluss (m3/h)
PC4
PC3
PC2
PC1
5
4,5
5,0
