4.2.7.4
Adresse
Die Adresse für das DeviceNet Slave-Interface ist über die zwei Drehwahlschalter einzustellen. Die Default-
Einstellung beträgt 11. Es sind alle Adressen von 0 bis 63 erlaubt. Jede Adresse darf im Netzwerk nur
einmal vorkommen. Die Adresse wird im ausgeschalteten Zustand des BX-Controllers geändert. Dafür
verändern Sie mit Hilfe eines Schraubendrehers die Schalter auf die gewünschte Position. Beachten Sie
dabei, dass die Schalter richtig einrasten. Der untere Schalter ist der Zehner-Multiplikator und der obere
Schalter der Einer-Multiplikator. Die Adressänderung wird aktiv, sobald der BX-Controller wieder
eingeschaltet wird.
Beispiel
Sie wollen Adresse 34 einstellen.
- unterer Drehwahlschalter S311: 3
- oberer Drehwahlschalter S310: 4

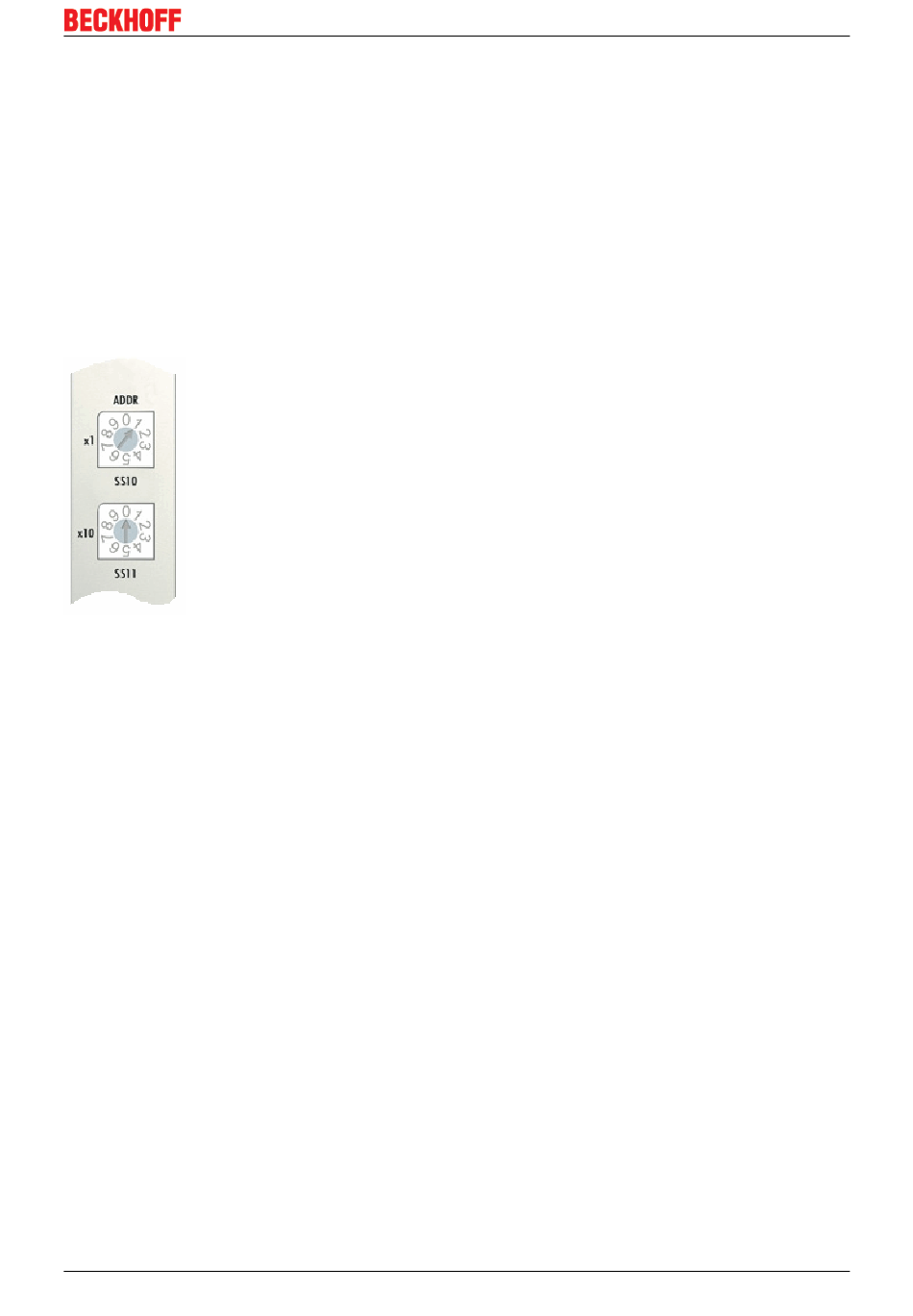

Abb. 33: Einstellen der Node ID
4.2.7.5
Baud-Rate
Auto Baud-Rate
Für die automatische Erkennung der Baud-Rate ist es erforderlich, dass mehrere gültige Telegramme der
gewünschten Baud-Rate auf dem Bus vorhanden sind. Während die Baud-Rate gesucht wird blinken die
LEDs RUN und CAN ERR in schnellem Wechsel. Sobald eine Baud-Rate erkannt und übernommen wurde
fährt der Busklemmen Controller mit der Initialisierung fort.
Ein Software-Reset führt nicht zur erneuten Suche der Baud-Rate. Die vorher aktive Baud-Rate bleibt
erhalten.
4.2.7.6
Master Einstellung
4.2.7.6.1
Masterparametrierung
Konfiguration an einer Rockwell/Allen Bradley Steuerung
Der BX5200 und BC5250 verfügen über zwei Konfigurationsarten. In der Default Konfiguration wird der
Koppler ausgeliefert und besitzt folgende DeviceNet Eigenschafen:
• AutoBaud
• 8 Byte Eingänge DN (ab Adresse %IB1000) - auf dem Master sind das dann die Ausgänge
• 8 Byte Ausgänge DN (ab Adresse %QB1000) - auf dem Master sind das dann die Eingänge
Ist es notwendig die voreingestellten Daten zu ändern so ist eine spezielle Bibliothek erforderlich.
BC5250
Version: 2.0.0
Parametrierung und Inbetriebnahme
