Montage und elektrischer Anschluss

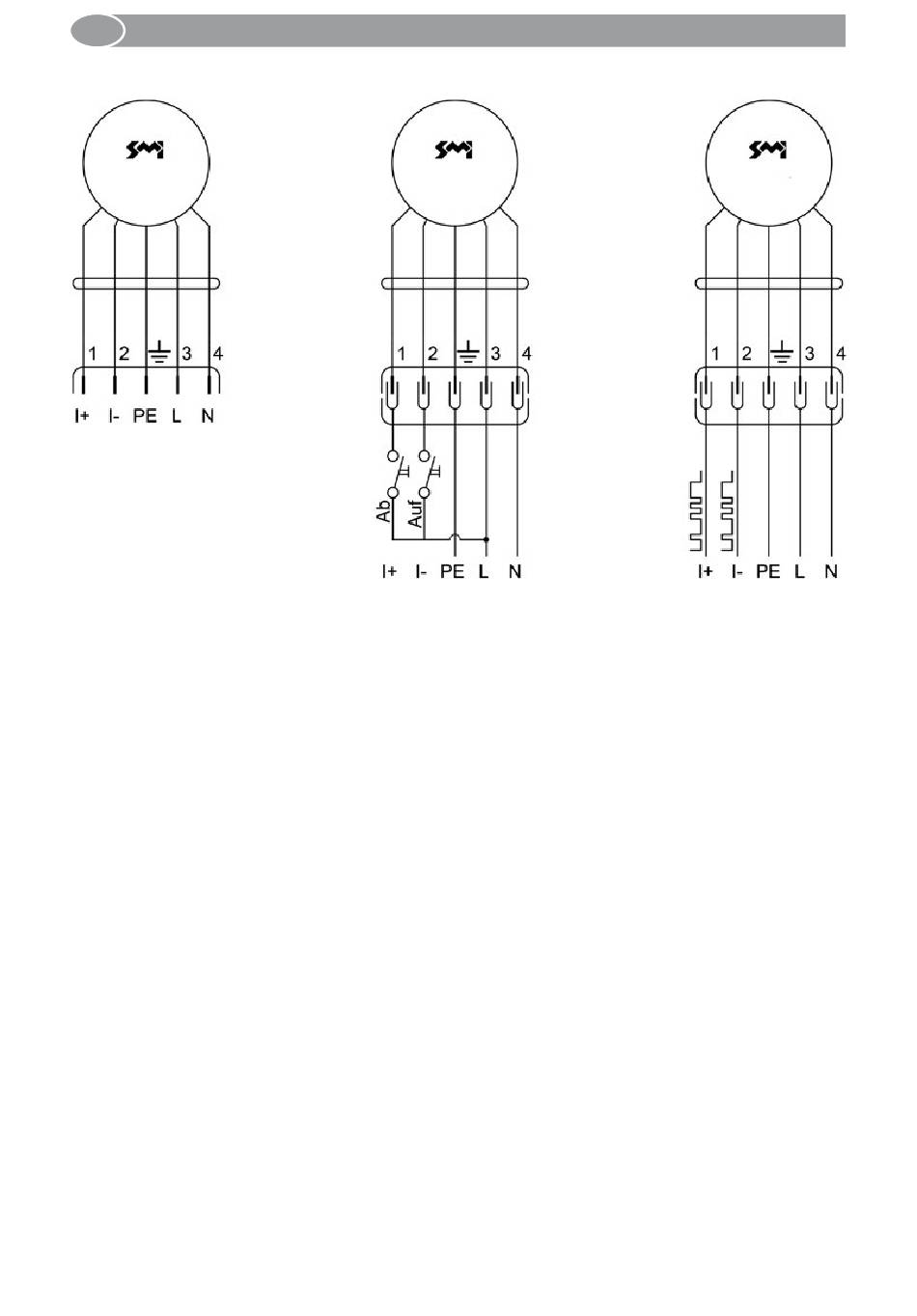

3.4. Elektrischer Anschluss

Antrieb Antrieb Antrieb
I+: Steuerleitung +
I­: Steuerleitung ­
PE: Schutzleiter (Erde)
L: Phase
N: Nullleiter
Bezeichnungen Tasterbetrieb Telegrammbetrieb
Wird zum Anschluss des Motors das Stecksystem STAS4/STAK4 verwendet, so ist die
im Bild gezeigte Pinbelegung zu verwenden.
