Inhaltszusammenfassung für Vallox 90 R

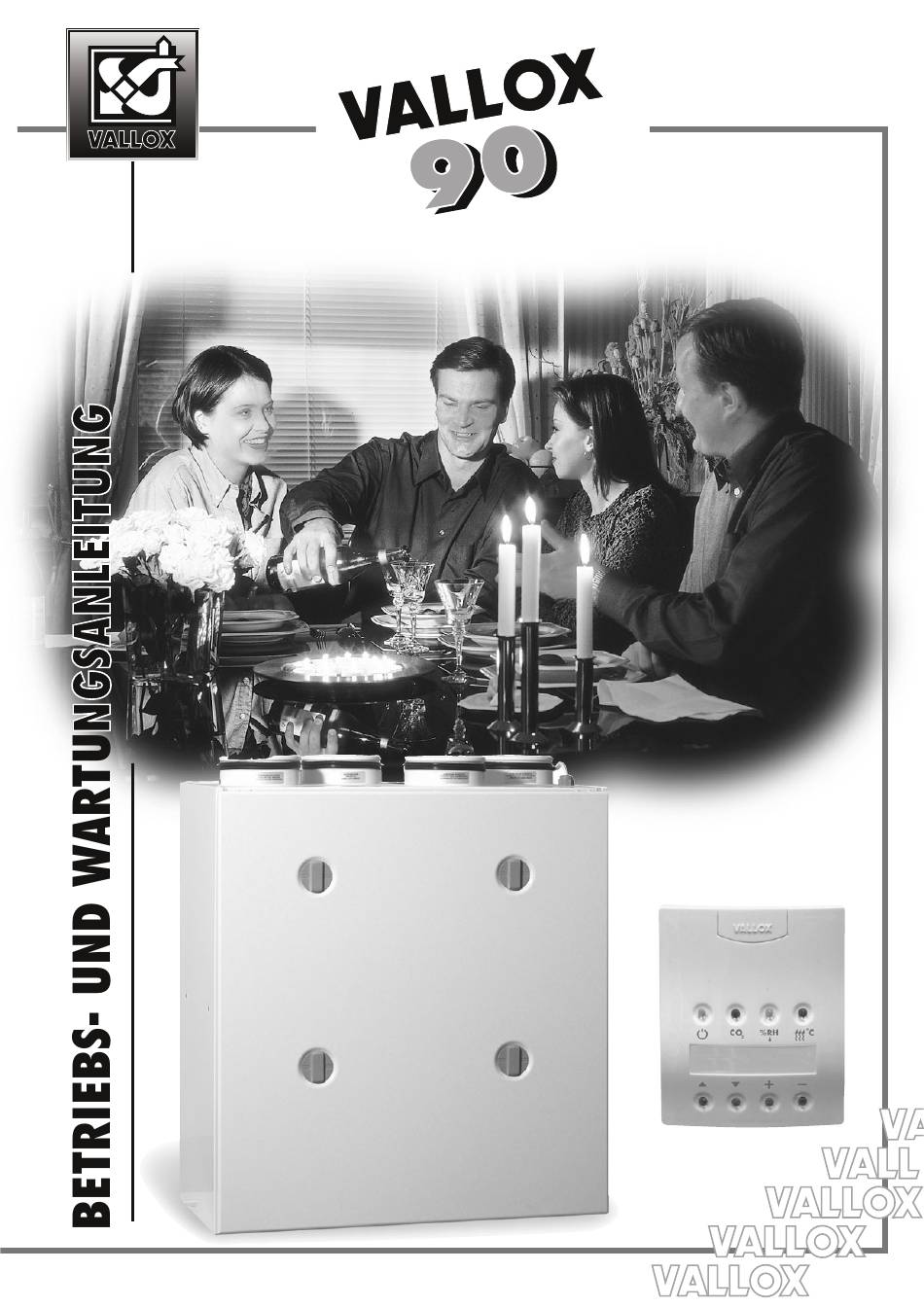

- Seite 1 TECHNIK • 1.09.249 D • 13.06.03 © VALLOX Modelle: VALLOX 90 R VALLOX 90 L...
-
Seite 2: Hauptteile Und Ausstattungsteile
Außenluftfilter EU1 Abluftfilter EU3 Vorheizregister Stecker Tür-/Wartungsschalter Schaltdose Reglereinheit Zusatzausstattungen -Fühler Feuchte-Fühler 142,5 142,5 142,5 85,5 VALLOX 90 R VALLOX 90 L Umgehungsstatus des Wärmetauschers FORTLUFT AUSSENLUFT ZULUFT ABLUFT ABLUFT ZULUFT ø125mm AUSSENLUFT FORTLUFT Tür 230 V, 50 Hz, 5,2 A... -
Seite 3: Funktionsprinzip Des Luftaustauschgerätes
Feuchtegehalt der Außenluft verbrauchten Abluft der in die Innenräume gelangenden Außenluft zugeführt werden. Die Nutzleistung des VALLOX 90 ist abhängig von der Temperatur der Abluft und der Außenluft, Nutzleistung der Wärmerückgewinnung 82% vom Feuchtegehalt der Ab- und Außenluft sowie von der Stärke des Abluft- und Zuluftstroms. - Seite 4 • Die automatische Suche ist auch dann in Betrieb, wenn keine Feuchteregelung gewählt ist. Regelung des Luftaustauschs über eine Fernbedienungsanlage • Das Gerät VALLOX 90 kann über ein in der Fernkontrolle erzeugtes Spannungssignal ge- steuert werden. • Über dieses Signal kann das Gerät ausgeschaltet und die Ventilatorstufen 0 - 8 gewählt werden;...
- Seite 5 • Diese Funktion wird an der Reglereinheit angewählt. Möglichkeit zur Regelung der Gleichstromventilatoren • Das Gerät VALLOX 90 ist mit Gleichstromventilatoren ausgestattet. Die Drehzahl der Zuluft- und Abluftventilatoren kann separat geregelt werden. • Z.B. ist der Zuluftventilator auf 90 % und der Abluftventilator auf 100 % eingestellt. Das bedeutet, dass der Zuluftventilator auf allen 8 Lüftungsstufen mit einer um 10 %...
-
Seite 6: Hauptanzeige Und Änderung Der Ventilatorleistung
Regelungen und Einstellwerte bleiben trotz des eingeschaltet. Stromausfalls im Speicher des Gerätes erhalten. (Das Gerät VALLOX 90 hat keine Nachheizung) 1.2 . Bedienmenü Mit den Blättertasten (siehe Punkt 1.1., Abbildungstexte 5 und 6) kann in den einzelnen Anzeigen des Bedienmenüs (Punkte 1.2.1. - 1.2.5.) nach oben oder unten geblättert werden. -
Seite 7: Einstellungsmenü
VALLOX 90 BEDIENUNGSANLEITUNG FÜR DIE REGLEREINHEIT Einstellungsmenü Der Übergang vom Bedienmenü zum Einstellungsmenü erfolgt wie in Punkt 1.2.2. beschrieben. Mit den Blättertasten (siehe Punkt 1.1, Abbildungstexte 5 und 6) kann in den einzelnen Anzeigen des Einstellungsmenüs (Punkte 1.3.1. - 1.3.23.) nach oben oder unten geblättert werden. - Seite 8 1.3.15 Wahl der Kaskadenregelung der Zulufttemperatur Die Kaskadenregelung wird mit den + und – Tasten ein- oder ausgeschaltet. Kaskadensteuer. (Das Gerät VALLOX 90 hat keine Nachheizung) 1.3.16 Wahl des Basisfeuchteniveaus Die Suche nach dem Basisfeuchteniveau kann automatisch oder manuell erfolgen und RH-Steuerung wird mit den + und –...
-
Seite 9: Wahl Der Maximalen Ventilatorleistung
Die gewünschte maximale Ventilatorleistung wird mit den + und – Tasten gewählt. Die Max-lüftungsst maximale Ventilatorleistung arbeitet entweder zusammen mit den Regelfunktionen oder immer. Siehe Punkt 1.3.3., Betriebsart der Maximalleistungseinstellung. 1.4. Werkseinstellungen Das Modell VALLOX DIGIT SE hat folgende Werkseinstellungen Ventilator-Grundleistung maximale Ventilatorleistung -Regelun = 900 ppm CO Basisfeuchteniveau = automatisch oder manuell gewählter Wert... - Seite 10 VALLOX 90 FUNKTIONSSTÖRUNGEN STÖRUNG URSACHE MASSNAHME In die Wohnräume gelangt • Die Luft kühlt in Dachbodenkanälen ab. • Isolierung der Dachbodenkanäle überprüfen. kalte Außenluft. • Wenn der Wärmetauscher vereist ist, Einstellwert für Frostschutz • Der Wärmetauscher ist vereist, so dass die überprüfen.
- Seite 11 Filter (C) der Klasse EU 3 gefiltert. • Die Grobfilter (A) und (C) müssen mindestens zweimal jähr- lich gewaschen werden. • Beim Öffnen der Tür des Vallox 90 unterbricht der Sicher- heitsschalter die Stromzufuhr. Die Filter lassen sich durch Herausziehen abnehmen. Die Grobfilter werden in lauwar- mem Wasser (25 - 30°...
- Seite 12 Vallox Oy • FIN-32200 LOIMAA • Telefon +358 2 7636 300 • Telefax +358 2 7631 539 Internet: www.vallox.com © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten...
