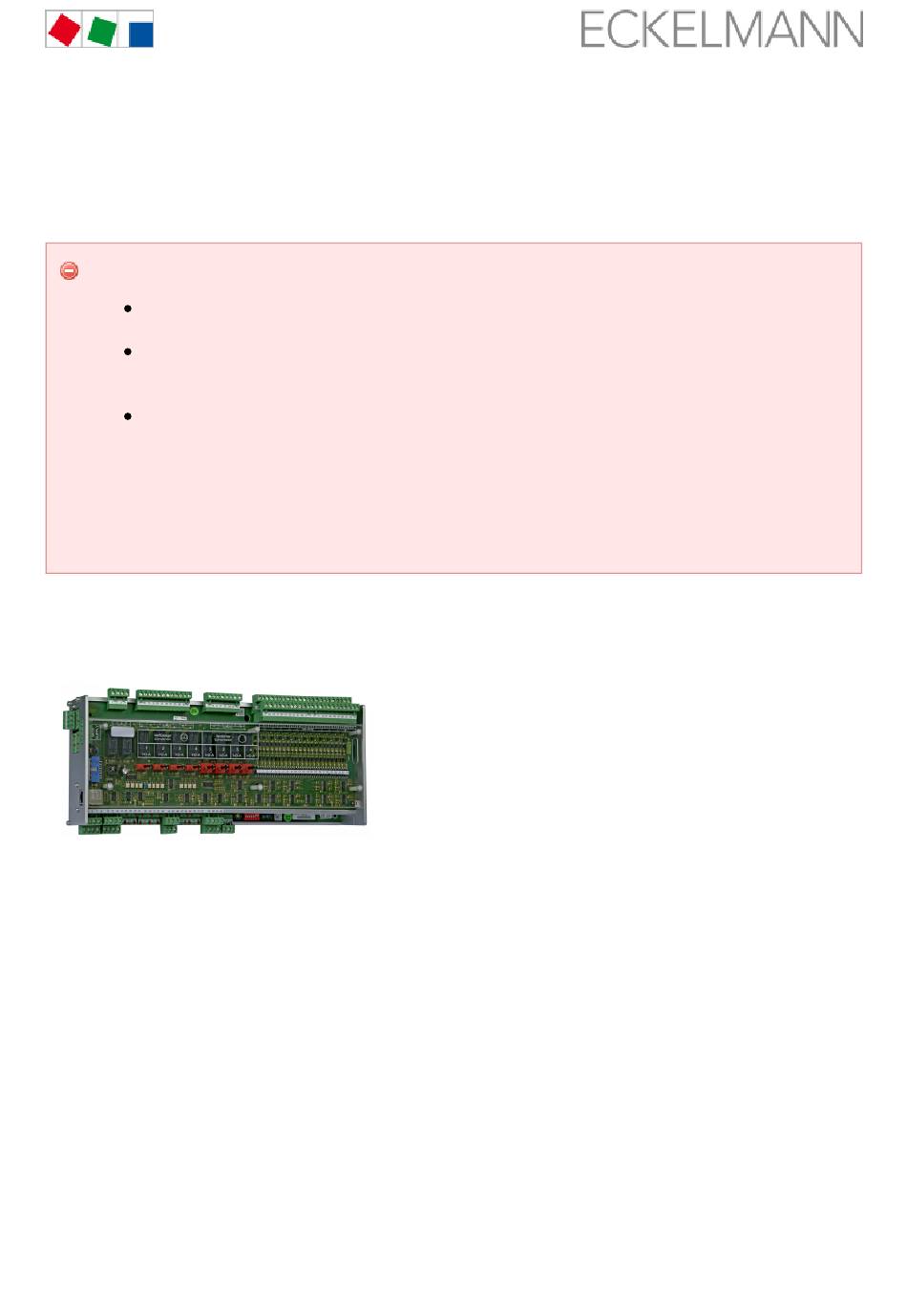

6 Anschluss und Klemmbelegung VS 3010 C
Die Abbildungen und Tabellen zeigen die Klemmenbelegungen der Verbundsteuerung und ihrer
Erweiterungsmodule SIOX. Die detaillierte Beschreibung der Anschluss- und Klemmenbelegung der
Steuerung und ihrer Komponenten erfolgt auf den nächsten Seiten.
Nachfolgende Punkte müssen bei der Verkabelung unbedingt berücksichtigt werden:
Vor Lösen oder Stecken von Steckkontakten am Grundmodul bzw. an den
Erweiterungsmodulen SIOX ist die Anlage spannungslos zu schalten.
Alle Verbindungskabel von und zur Steuerung sind - mit Ausnahme der digitalen Eingänge
und der Relais-Ausgänge - in geschirmter Ausfertigung vorzusehen. Anderenfalls sind
Fehlfunktionen, z. B. fehlerhafte Messwerte, nicht auszuschließen.
Bei Ein- und Ausgängen mit Strom- bzw. Spannungsschnittstelle (0..10 V bzw. 4..20 mA) ist
unbedingt auf richtige Polung zu achten. Bei Kurzschluss oder Fehlspeisung können
Beeinträchtigungen der Funktion oder sogar Zerstörung von Baugruppen der Steuerung
auftreten. Weiterhin ist unbedingt darauf zu achten, dass die Ein-/Ausgänge über die hierfür
vorgesehenen Jumper richtig konfiguriert sind (Strom- oder Spannungsschnittstelle, siehe
Kapitel
Konfiguration der analogen Ein- und Ausgänge, Seite 81
