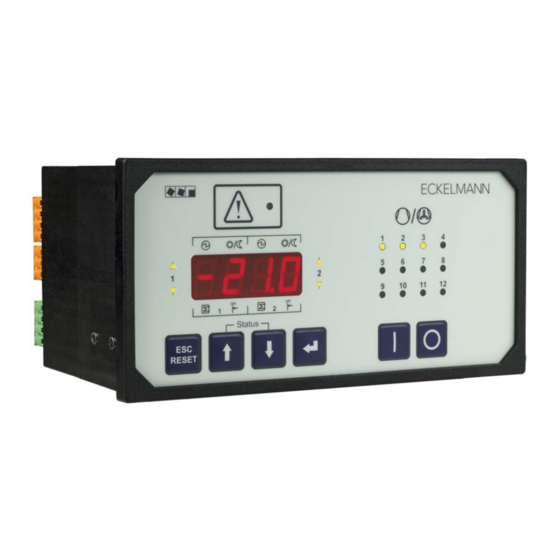

ECKELMANN VS 300 Kurzanleitung

Kurzanleitung VS 300
- Version V2.10
Diese Kurzanleitung ersetzt nicht die Bedienungsanleitung der VS 300.
Vor der Inbetriebnahme und dem Gebrauch dieses Produktes sind die
Sicherheitshinweise in der Bedienungsanleitung unbedingt zu lesen und zu beachten!

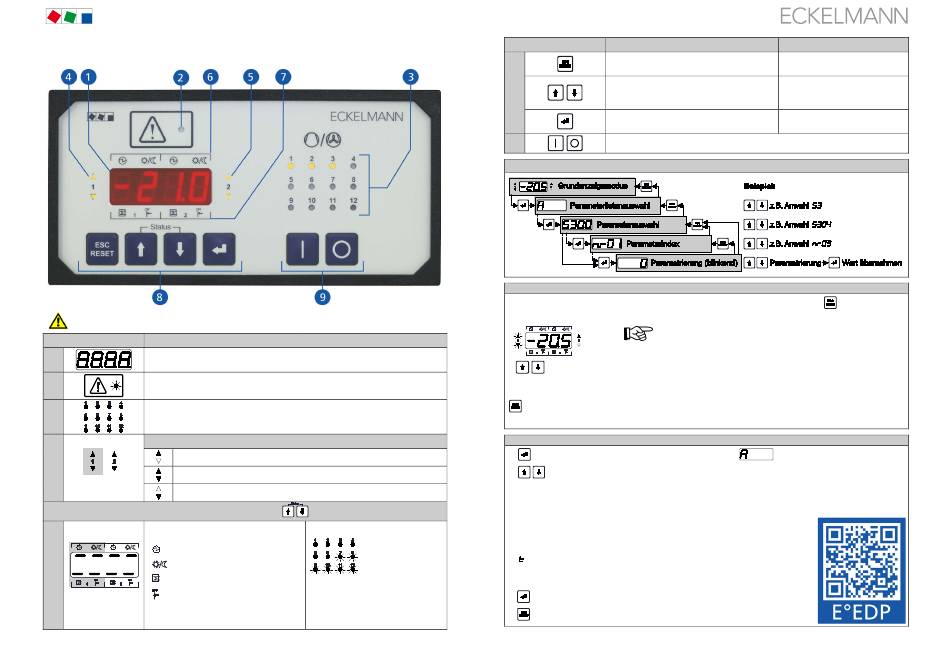

Anzeigeelemente
Funktion
Display: Anzeige von Ist-/Sollwerten, Parameter-, Verdichter-/
1
Verflüssigernummern oder Meldungen.
2 Alarm-/ Melde-LED (rot): blinkt, wenn eine Meldung / Störung ansteht
Betriebs- und Statusanzeige der Relaisstufen (grün)
3 (je nach Ausbau 4/8 oder 12 Relaisstufen zur Statusanzeige der den
Regelkreisen RK1 und RK2 zugeordneten Verdichter/Verflüssiger)
Tendenz-LEDs: Blinken zeigt den in der Anzeige aktiven Regelkreis an:
Obere LED: Temperatur/Druck oberhalb neutraler Zone
4 / 5
Beide LEDs: Temperatur/Druck innerhalb neutraler Zone
RK1 RK2
Untere LED: Temperatur/Druck unterhalb neutraler Zone
Statusanzeige bei gleichzeitiger Betätigung der Tasten
1. LED-Segment unter/über Symbol:
Lastabwurf
2. Sollwert aktiv
6 / 7
WRG-Betrieb
Schnellrücklauf
RK1 RK2
© Eckelmann AG • Berliner Straße 161 • 65205 Wiesbaden www.eckelmann.de • elds-support@eckelmann.de
Technische Änderungen und Irrtum vorbehalten - Stand September 2017 - Kurzanleitung VS 300 - V2.10
Legende: RK = Regelkreis
⇒
Vorlauf
⇒
Rücklauf
:
2. Anzeige der Relaisstufen:
(Anzeige-Beispiel)
Leuchtende LEDs:
RK1 zugehörige Relaisstufen
Blinkende LEDs:
RK2 zugehörige Relaisstufen
Seite 1 / 4
Bedienelemente Funktion im Grundanzeigemodus
- Zurücksetzen von Meldungen
- Meldeanzeige löschen
- Wechselt zum anderen Regelkreis
8 RK1 aktiv : (4) - blinkend
RK2 aktiv: (5) - blinkend
- Start einer Parametrierung
(Aufruf der Parameterlistenauswahl)
9 Schalter zum Ein- und Ausschalten externer Geräte
1 Menüaufbau
1.1 Grundanzeigemodus
Nach Einschalten / nach 5 Min. Warten ohne Eingabe oder (mehrmaliges) Drücken der
Umschaltung in den Grundanzeigemodus (Anzeige der Temperatur RK1, Tendenz-LED(s) links blinkend):
Darstellung für Temperatur [°C] / Druck [bar]:
Temperatur: Anzeige mit einer Nachkommastelle z.B.:
Druck:
Wechselt zum anderen
bei Fühlerbruch / Kurzschluss erscheint - - - im Display
Regelkreis
Wenn Meldung anliegt, Anzeige des Meldungs-Codes (
- Taste blendet Meldungsanzeige aus.
Nach ca. 10 Sek. wird, wenn Fehler / Meldung noch anliegt, die Fehlermeldung wieder angezeigt.
1.2 Parameterlistenauswahl
1. im Grundanzeigemodus betätigen:
2. um gewünschte Parameterliste anzuwählen
A
Anlagendaten NUR Anzeige von Istwerten / Ändern der Zugangsebene
S1
Sollwerte 1 Grundparameter Regler
S2
Sollwerte 2 Zusatzparameter Regler
S3
Sollwerte 3 Anlagenausbau
S4
Sollwerte 4 Meldeprioritäten
S5
Sollwerte 5 Saugdruckschiebung / Zusätzliche Parameter
timer-Sollwerte Schaltuhren
C
Check-Modus Service-Modus: manuelles Setzen der Ausgänge
F
Fehler-Meldungen Prozess- und Systemfehlermeldungen
3. betätigen um gewünschte Parameterliste auszuwählen.
4. (mehrfach) drücken um zur Grundanzeige zurückzukehren.
Funktion im Parametriermodus
- Abbrechen einer Eingabe
- 1 Bedienebene zurück
- Anwahl von Parameter- /listen
- Erhöhen / Verringern von
Werten
- Eingabe von Parametern
- 1 Bedienebene weiter
- Taste erfolgt
-20.5
I I.50
Anzeige mit 2 Nachkommastellen z.B.:
E00 I .. E246
) im Display (siehe Parameterliste
⇒
⇒
F
)
