MUE2-S01
adjustable rearset
Einstellungen/ Adjustments

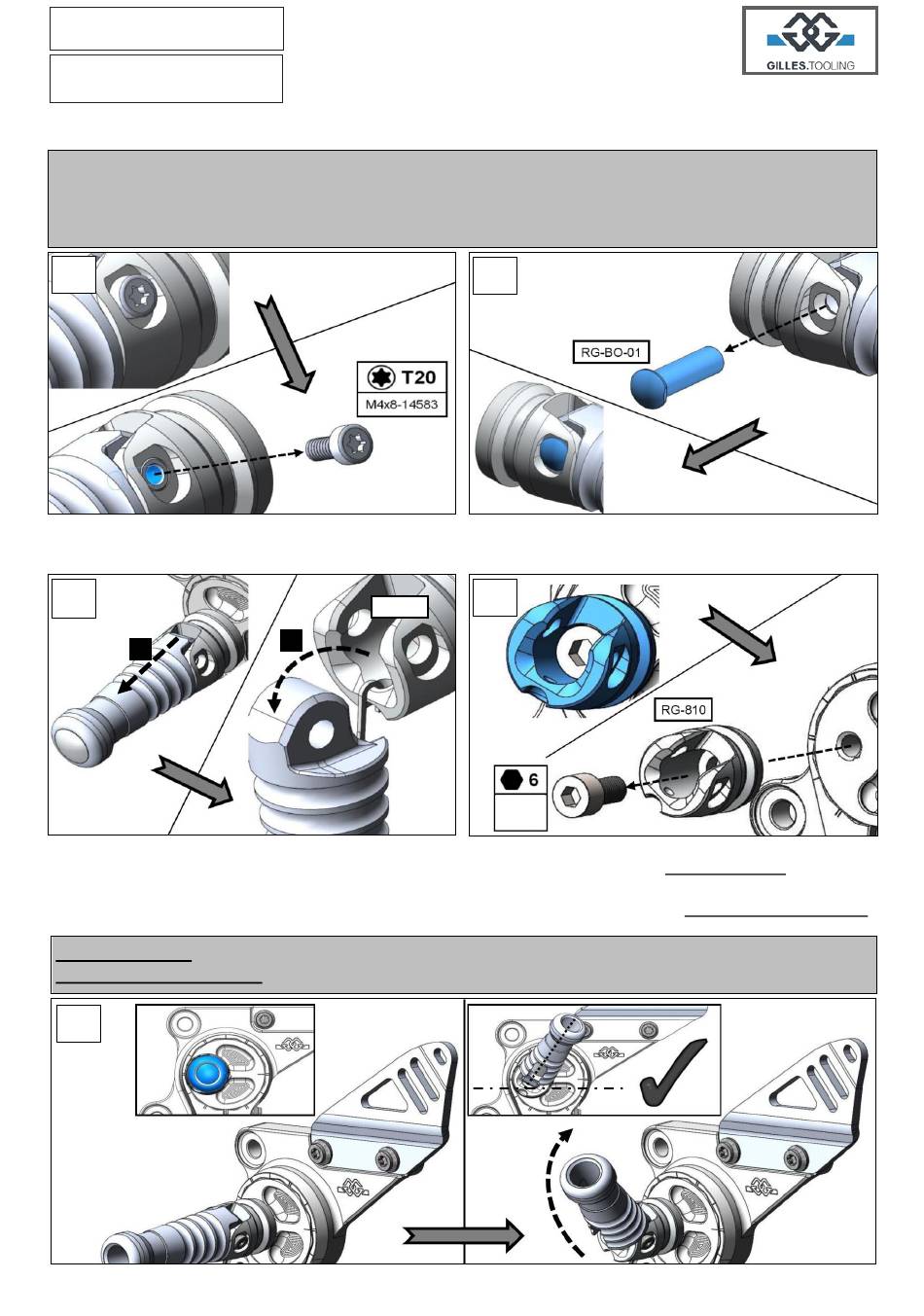

1: Entfernen Sie die Fussrate um Ihre neue, individuelle Sitzposition auf der Fussrastenanlage einzustellen. Ablauf
auf rechter und linker Seite identisch (R=L)!
1: Remove the footpeg to adjust your new and individual ridingposition on the rearset system`s basic plate.
Procedure is on the right and left side the same (R=L)!
1.1
1.1 / 1.2: Entfernen Sie die Schraube (M4x8-14583) und den Bolzen (RG-BO-01) gemäß der Darstellungen.
1.1 / 1.2: Detach the screw screw (M4x8-14583) and the bolt (RG-BO-01) according to the pictures.
1.3
a
1.3: Ziehen Sie am Rastenkörper (a) und schwenken Sie diesen aus dem Gelenk (RG-810) heraus (b).
1.4: Demontieren Sie die Schraube M8x16-916 und somit das Gelenk RG-810. Es folgt 2 Einstellvorgabe!
1.3: Pull at the footpeg (a) and slide it outside the joint (RG-810) according to the picture (b).
1.4: Disassemble the screw M8x16-916 and thus the joint like the picture shows. It follows 2 Adjustment specification!
2 Einstellvorgabe: Fußraste darf nur nach oben und leicht nach hinten klappen (ca. 45 Winkelgrad).
2 Adjustment specification: The footrest may only fold upwards and slightly towards the rear (approx. 45 degrees).
2
RG-810
b
1.2
1.4
M8x16
-912
R=L
