5. Installation

Die korrekte Funktion und die angegebenen Leistungswerte werden nur mit Zubehör und Sicher-
heitsvorrichtungen von Ditec erreicht.
Alle Maße sind in mm ausgedrückt, wenn nicht anders angegeben.

5.1 Vorbereitende Kontrollen

Prüfen, ob die Torkonstruktion ausreichend stabil ist und ob die Scharnieren geschmiert sind. Für die End-
lagen Öffnen und Schließen ist je ein Anschlag vorzusehen (die mechanischen Bauelemente müssen der
Norm EN12604 entsprechen). Die Installationsmaße abhängig vom Abstand zwischen Tor-Drehpunkt und
Pfostenkante [C] und dem gewünschten Öffnungswinkel [D] überprüfen.
i Der Befestigungspunkt des Antriebs hängt vom verfügbaren Platz und der Tor-
konstruktion ab. Es obliegt daher dem Installateur die jeweils am besten geeignete
Lösung für den korrekten Betrieb der Anlage zu wählen.

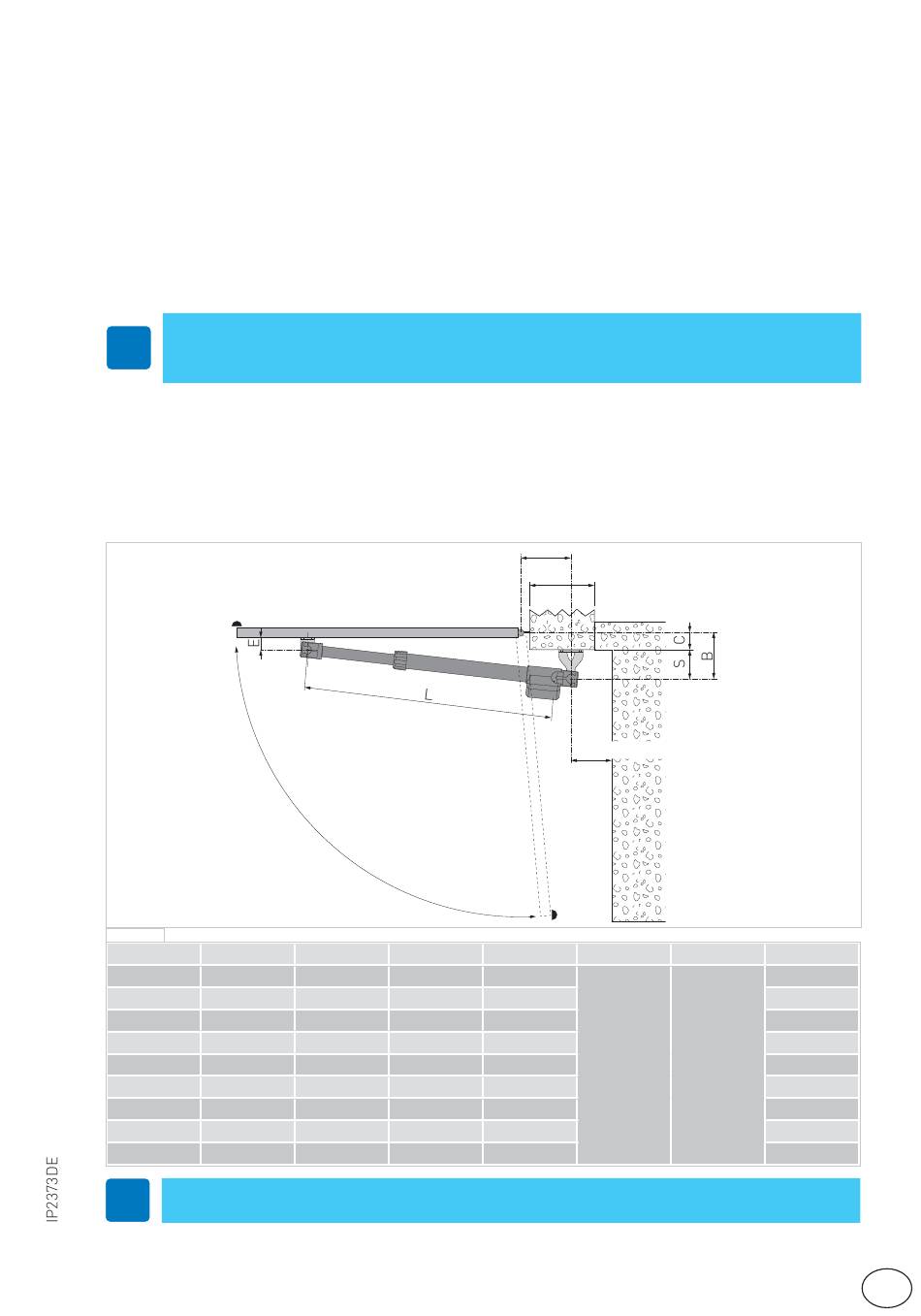

Die in der Tabelle angegebenen Installationsmaße gelten als Leitfaden für die Auswahl der Werte
[A] und [B] abhängig vom gewünschten Öffnungswinkel und mit Bezug auf die Freiräume und den
Platzbedarf vor Ort. Um eine gleichmäßige Bewegung des Tors zu erreichen, müssen die Maße [A]
und [B] gleich sein. Durch Erhöhen des Maßes [A] verringert sich die Annäherungsgeschwindig-
keit bei der Öffnung. Durch Verringerung des Maßes [B] erhöht sich der Öffnungswinkel des Tors.
Die Maße [A] und [B] müssen in jedem Fall mit dem Nutzhub des Antriebs kompatibel sein; wenn
man das Maß [A] erhöht, muss daher das Maß [B] verringert werden und umgekehrt.
Tab. 5.1
A B
150 130
160 120
160 160
100 165
130 160
120 200
150 200
130 190
130 220
i
Alle Maße sind in mm ausgedrückt, wenn nicht anders angegeben.
D
C S
15 115
30 90
45 115
50 115
70 90
85 115
85 115
100 90
105 115
7
A
P min
min 60 bei Öffnung mit 90°
D E
110°
105°
100°
90°
95° 46
95°
90°
95°
90°
L P min
170
180
180
120
1120 150
140
170
150
150
DE
