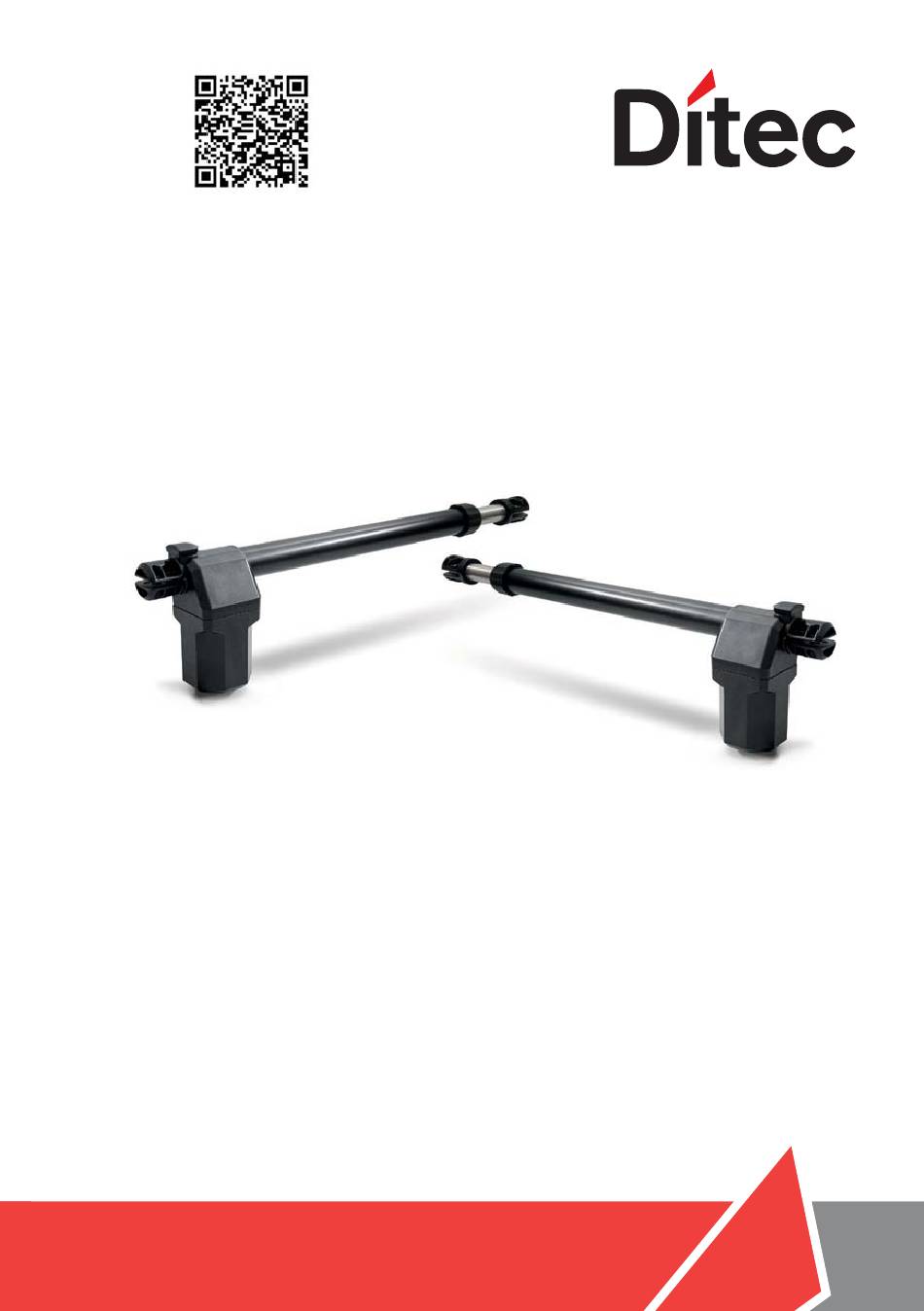

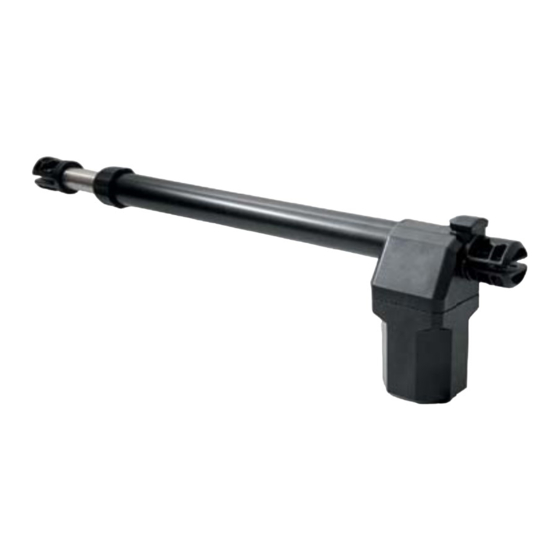

- Seite 1 IP2373DE • 2020-07-28 Ditec TS35 Technisches Handbuch Drehtorantrieb 230V (Übersetzung der Originalanleitung) www.ditecentrematic.com...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Thema Seite Allgemeine Sicherheitshinweise Einbauerklärung für unvollständige Maschinen Maschinenrichtlinie Technische Angaben Antriebsabmessungen Installationsbeispiel Installation Vorbereitende Kontrollen Befestigung der Montagelaschen Elektrische Anschlüsse Manuellen Entriegelung Wartung Fehlersuche Entsorgung Zeichenerklärung Dieses Symbol verweist auf Anweisungen oder Hinweise zur Sicherheit, auf die be- sonders geachtet werden muss. -
Seite 3: Allgemeine Sicherheitshinweise
1. Allgemeine Sicherheitshinweise Die Nichteinhaltung der in dieser Gebrauchsanleitung enthaltenen Informa- tionen kann Verletzungen oder Schäden am Gerät verursachen. Diese Anleitungen für zukünftiges Nachschlagen aufbewahren Das vorliegende Installationshandbuch ist ausschließlich für das Fachpersonal be- stimmt. Die Montage, die elektrischen Anschlüsse und Einstellungen sind unter Be- achtung der Montageanleitung und Einhaltung der geltenden Normen auszuführen. -
Seite 4: Einbauerklärung Für Unvollständige Maschinen
(Richtlinie 2006/42/EG, Anhang II-B) Der Hersteller Entrematic Group AB mit Firmensitz in Lodjursgatan 10, SE-261 44 Landskrona, Schweden erklärt, dass der Antrieb für Drehtore des Typs Ditec TS35AC: - für den Einbau in ein handbetriebenes Tor hergestellt wurde, um im Sinne der Richtlinie 2006/42/EG eine Maschine darzustellen. -
Seite 5: Technische Angaben
3. Technische Angaben Stromversorgung 230V~ / 50Hz Max Stromaufnahme 1,5A Maximale Leistung 330W Kondensator 8µF Maximale Schubkraft 3500N Maximaler Hub 400mm Öffnungsgeschwindigkeit 18-22s / 90° Einschaltdauer S2= 10min / S3= 30% Betriebsklasse bis 100.000 Arbeitszyklen Betriebstemperatur -20°C / +55°C Schutzgrad IP33 Abmessungen (mm) 1182x93x174... -
Seite 6: Installationsbeispiel
Kontakte von 3 mm anschließen (nicht mitgeliefert). Der Netzanschluss muss in einem unabhängigen und von den Anschlüssen an die Steuer- und Sicherheitseinrichtungen getrennten Kabelkanal erfolgen Linker Flügel (Ditec TS35ACS) Rechter Flügel (Ditec TS35ACD) Die Antriebe sind in zwei unteschiedliche Ausführungen erhältlich: Rechts- oder linksöffnend. -
Seite 7: Installation
5. Installation Die korrekte Funktion und die angegebenen Leistungswerte werden nur mit Zubehör und Sicher- heitsvorrichtungen von Ditec erreicht. Alle Maße sind in mm ausgedrückt, wenn nicht anders angegeben. 5.1 Vorbereitende Kontrollen Prüfen, ob die Torkonstruktion ausreichend stabil ist und ob die Scharnieren geschmiert sind. Für die End- lagen Öffnen und Schließen ist je ein Anschlag vorzusehen (die mechanischen Bauelemente müssen der... -
Seite 8: Befestigung Der Montagelaschen
5.2 Befestigung der Montagelaschen - Die hintere Antriebsbefestigung anbringen, dabei die Maße [A] und [B] abhängig vom ge- wünschten Öffnungswinkel [D] einhalten (siehe Tab. 5.1). M10 Schrauben - nicht mitgeliefert - Den Antrieb an der hinteren An- triebsbefestigung mit dem mitgelieferten Bolzen festigen. - Seite 9 - Den Antrieb so positionieren, dass er in einem Winkel von etwa 1º nach unten geneigt ist. 1° - Die vordere Antriebsbefestigung positionieren und den Antrieb mit dem mitgelieferten Bol- an der vorderen Antriebsbefestigung sichern. Für einen korrekten Betrieb montieren Sie die Antriebe mit dem Motorgehäuse nach unten. Die vorderen und hinteren Anschluß- punkte leicht schmieren.
-
Seite 10: Elektrische Anschlüsse
Die Antriebe Ditec TS35AC können mit den elektronischen Steuerung LCA70 und LCA80 betrieben wer- den. Die elektrischen Anschlüsse und die Inbetriebnahme der Antriebe Ditec TS35 sind in der Zeich- nung und im Installationshandbuch der Steuerung LCA70 (-> link) LCA80 (-> link) dargestellt. -
Seite 11: Manuellen Entriegelung
6. Manuelle Entriegelung Im Fall von Störungen oder Stromausfall, den Schutzdeckel öffnen, den Schlüssel in das entspre- chende Schloss einsetzen und ihn im gegen den Uhrzeigersinn drehen, wie am Pfeil ersichtlich. Das eventuelle Elektroschloss, falls vorhanden, entriegeln. Das Tor manuell öffnen. Um den Antrieb erneut zu verriegeln, den Schlüssel entgegen dem Uhrzeigersinn drehen, herausziehen und den Schützdeckel schließen. -
Seite 12: Fehlersuche
7. Fehlersuche Problem Mögliche Ursache Lösung Fehlen der Stromversorgung. Prüfen ob Spannung anliegt. Antrieb entriegelt. Siehe die Entriegelungsanleitung. Sauberkeit und korrekten Betrieb der Lichtschranken unterbrochen. Lichtschranken überprüfen. Das Tor öffnet oder Stopp-Taster oder Steuerung überprü- Dauerhafter Stoppbefehl. schließt nicht. fen. Schlüsselschalter defekt.
