Kapitel 4
Instandhaltung/Reparaturen
Montage des Riemenantriebs
Benötigte Werkzeuge: Inbusschlüssel 5 mm und 6 mm
Drehmomentschlüssel mit Innensechskant (8 Nm, 5,9 lb-ft)) mit Innensechskanteinsatz (5 mm) (z . B . Hazet 5108-2CT
mit 8501X-5)
3.5

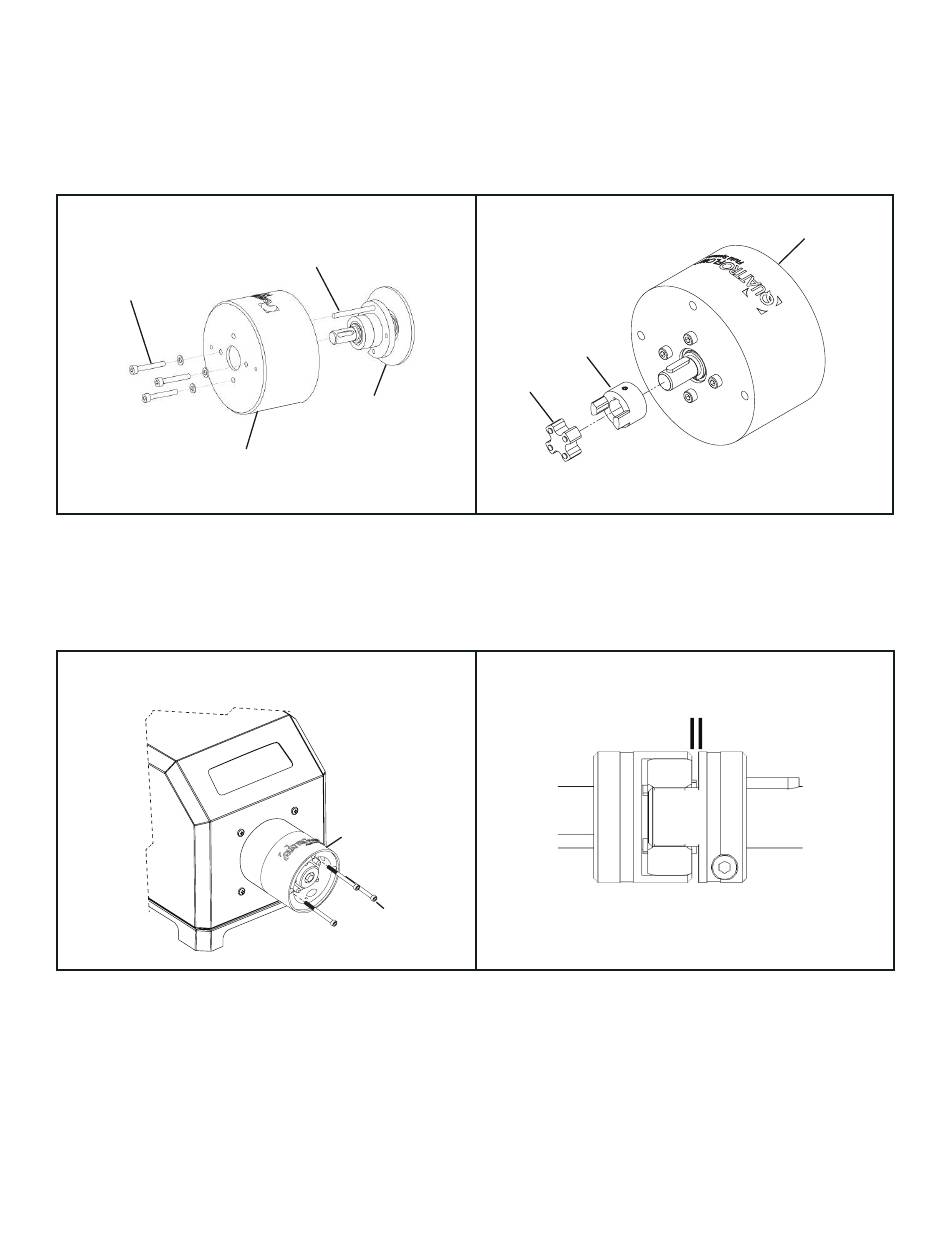

Montieren der neuen Wellen-Lager-Deckel-Einheit
M5 x 35 mit Unterlegscheibe
Befestigen Sie die Montagehife, Schraube M5 x 50, am hinteren
Teil der Wellen-Lager-Deckel-Einheit. Führen Sie die Wellen-Lager-
Deckel-Einheit mit der Montagehilfe in die Lagereinheit, wobei die
Schraubenhilfe durch eines der vier hinteren Befestigungsbohrungen
gesteckt wird. Stecken Sie drei M5 x 35 Schrauben mit Unterlegscheiben
ein, um das Lager an der Wellen-Lager-Deckel-Einheit zu befestigen.
3.7
Montage des Pumpenkopfs
Befestigen Sie die Ringantriebseinheit am Pumpenadpater und befestigen
Sie diese mit den drei M6 x 60 Schrauben am Antrieb.
4-6 A-1299-7369
Montagehilfe, Schraube M5 x 50
ø
5,3
Neue Wellen-Lager-
Deckel-Einheit
Lagereinheit
Lagergehäuse
M6 x 60
Schraube
3.6
Verbindungsstück an der
Welle anbringen
Verbindungsstück
Evolvent-
Kreuzschlüssel
Entfernen Sie die Montagehife, Schraube M5 x 50, vom hinteren Teil der
Wellen-Lager-Deckel-Einheit. Bringen Sie die letzte M5 x 35 Schraube
mit Unterlegscheibe an. Stecken Sie das Verbindungsstück in die Welle
und den Evolvent-Kreuzschlüssel ein.
Nach der Montage des Pumpenkopfs (Abbildung 3.7) muss der Abstand
zwischen den Verbindungsstückhälften 1,5 mm (0,079-0,118 Zoll) betragen
(siehe Abbildung oben).
Lagergehäuse
