Kapitel 4
Instandhaltung/Reparaturen
2.5

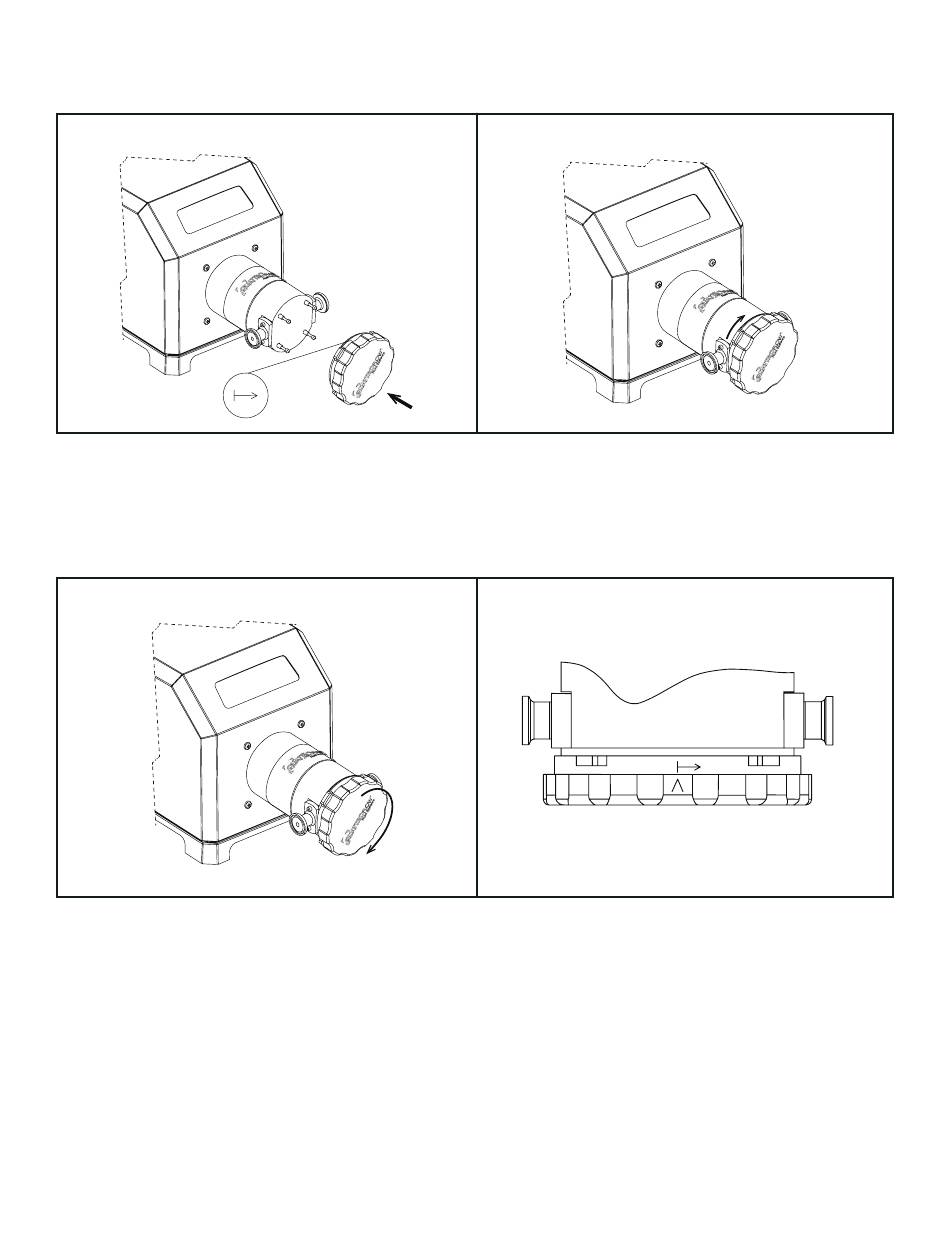

Montage der Unterbaugruppe
Montieren Sie die gesamte Unterbaugruppe indem Sie die
Stiftschrauben in die dafür vorgesehenen Bohrungen stecken und sie
dann nach unten drücken. Außerdem sollte die Markierung auf der
Bajonettpatte sichtbar sein.
2.7
Montage der Pumpenkammer
Befestigen Sie das Handrad, indem Sie es im Uhrzeigersinn drehen. Drehen Sie das Handrad bis Sie einen Widerstand spüren. Daran anschließend
muss die Markierung auf dem Handrad mindestens bis zur Markierung auf der Bajonettplatte, oder darüber hinaus, gedreht werden.
4-4 A-1299-7369
2.6
Befestigen der Bajonettplatte
Befestigen Sie die Bajonettplatte, indem Sie sie im Uhrzeigersinn
drehen. Der Bajonettverschluss schließt sich im 20° Drehwinkel.
Wenn Sie die Bajonettplatte nicht drehen können, kann es daran liegen,
dass das Handrad nicht ausreichend gelöst wurde und noch in paar
Mal im Uhrzeigersinn gedreht werden muss. Achten Sie allerdings
darauf, dass es nicht vollständig abgedreht wird.
