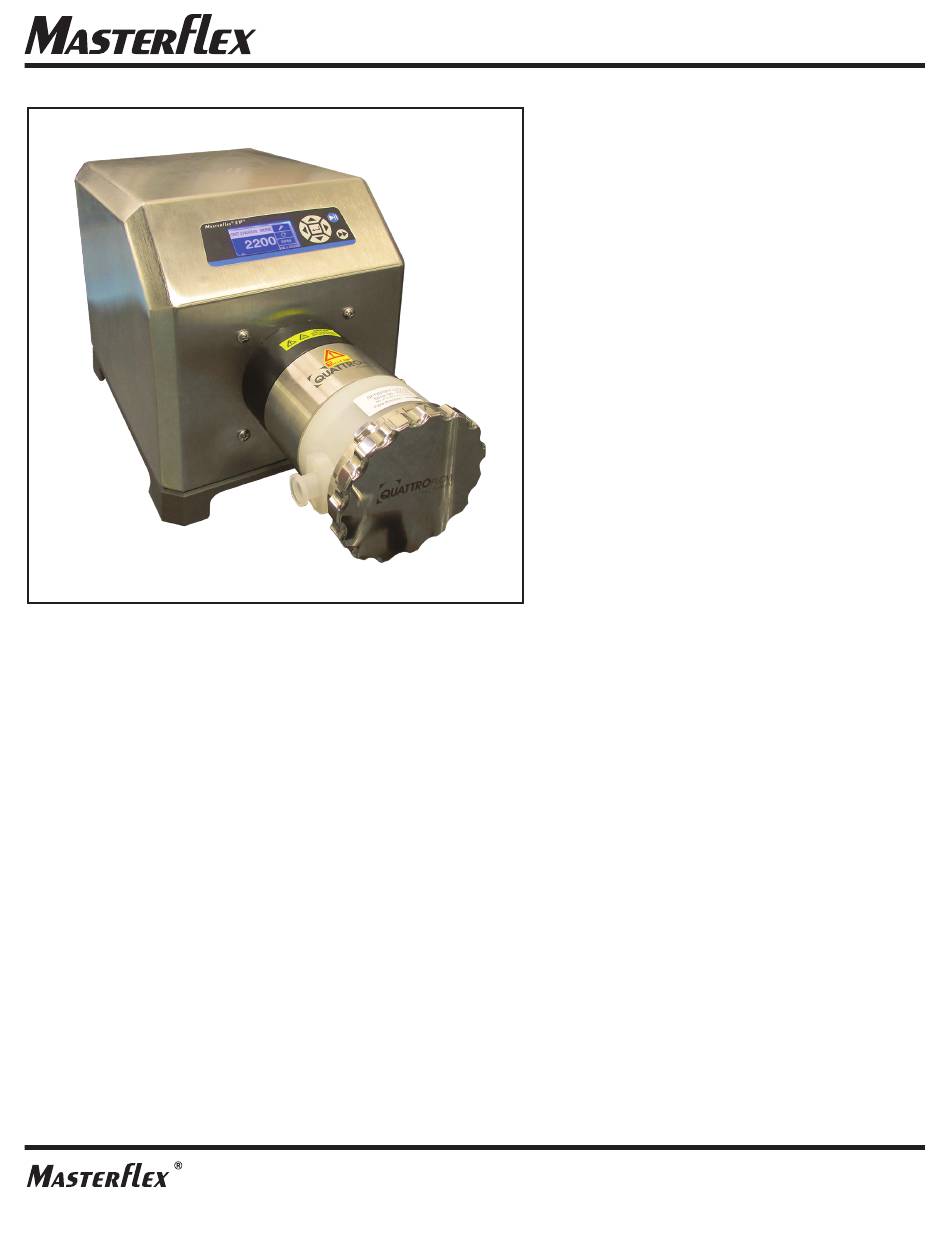

Betriebs- und Montageanleitung:

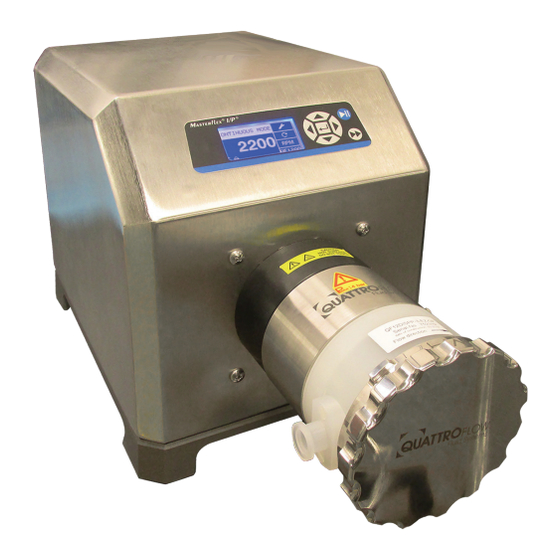

QUATTROFLOW 1200SU EZ-SET
SINGLE-USE QUATERNÄRE
4-KOLBEN-MEMBRANPUMPE
Modellnr.
74000-59
Ausgabe 05
A-1299-7369
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Masterflex QUATTROFLOW 1200SU EZ-SET
Inhaltszusammenfassung für Masterflex QUATTROFLOW 1200SU EZ-SET
- Seite 1 ® Betriebs- und Montageanleitung: QUATTROFLOW 1200SU EZ-SET SINGLE-USE QUATERNÄRE 4-KOLBEN-MEMBRANPUMPE Modellnr. 74000-59 Modell 74000-59 Ausgabe 05 A-1299-7369 (US & Canada only) Toll Free 1-800-MASTERFLEX • 1-800-637-3739 (Outside US & Canada) 1-847-549-7600 • 1-847-381-7050 www.masterflex.com • techinfo@masterflex.com...
- Seite 2 Vorwort © Cole-Parmer Instrument Company. Alle Rechte vorbehalten. Masterflex - Reg TM Cole-Parmer Instrument Company. © 2019 ALMATEC. Quattroflow ist ein Markenzeichen der ALMATEC MASCHINBAU GmbH. Markenzeichen mit dem Symbol ® in dieser Publikation sind in den USA und anderen Ländern eingetragen.
-
Seite 3: Erklärung Von Symbolen
Bereichen im Sinne der Definition nach ATEX oder NEC (National Electrical Code) geplant oder vorgesehen; einschließlich, aber ohne Beschränkung auf die Verwendung mit brennbaren Flüssigkeiten. Wenden Sie sich an den Hersteller, um herauszufinden, welche Produkte für diese Anwendungen geeignet sind. Masterflex A-1299-7369... -
Seite 5: Inhaltsverzeichnis
TECHNISCHE DATEN ......... .7-1 Masterflex... -
Seite 7: Kapitel 1 Allgemeines
Allgemeines Allgemeines Kapitel 1 Einführung Diese Bedienungsanleitung gilt für die Quattroflow 1200SU EZ-SET Pumpe. Wir haften nicht für Schäden, die aufgrund der Nichteinhaltung der Bedienungsanleitung und der Einsatzbedingungen auftreten! Aus Sicherheitsgründen empfehlen wir nur Original-Ersatzteile. Die Verwendung anderer Ersatzteile kann die Haftung für Folgen und Sekundärschaden durch den Einsatz solcher Teile nichtig machen. -
Seite 8: Kennzeichnung Der Pumpe
Montagestandort angemessen sind, bevor Sie die Pumpe einschalten. Sie finden das Typenetikett jeder Quattroflow-Pumpe an de Unterseite der Pumpe. Die Seriennummer des Pumpenkopfs befindet sich an der Unterseite der Pumpe. Masterflex Pumpenantrieb Weitere Informationen zum Pumpenantriebssystem finden Sie auf diesem Flash-Laufwerk oder im Internet . 1-2 A-1299-7369... -
Seite 9: Kapitel 2 Qf1200Su Ez-Set Pumpenbeschreibung
- Förderpumpe für Zentrifugen oder Abscheider - Förderpumpe zum Füllen von Maschinen - Förderpumpen für Dispergiergeräte Allgemeine Die Quattroflow 1200SU EZ-SET Pumpe ist eine 4-Kolben- Membranpumpe. Die vier Bereiche des Pumpenmenbrans schwingen hin Beschreibung der und her. Diese gegengleiche Bewegung wird von einer Anschlussplatte Maschine erzeugt, die auf einem Kugellager sitzt. -
Seite 10: Inbetriebnahme
Allgemeine Bitte beachten: Beschreibung der Die Fließrichtung kann durch das Drehen der Pumpenkammer in 90°-Schritten- Schritten angepasst werden. Die Quattroflow 1200SU EZ-SET -Pumpe ist eine Maschine selbstansaugende Pumpe und kann trocken laufen. Die Pumpenkammer enthält (Fortsetzung) keine drehenden Teile, die ein Erhitzen des Produkts oder der abgegebenen Partikel auslösen könnten. -
Seite 11: Reinigung (Cip)
Abbildung zu sehen. Bitte vergewissern Sie sich, dass die Pumpenkammer beim Autoklavieren nicht auf dem Klemmring aufsitzt. Der Klemmring sollte beim Autoklavieren nicht geladen sein. Gammabestrahlung Die Einweg-Pumpenkammer kann mit einer maximalen Dosis von 50 kGy gammabestrahlt werden. A-1299-7369 Masterflex... -
Seite 13: Kapitel 3 Sicherheit
- Leckagen gefährlicher Produkte müssen ohne Gefahren für Menschen und die Umwelt beseitigt werden. Alle geltenden Gesetze müssen eingehalten werden. - Gefahren durch elektrische Energie müssen ausgeschlossen werden (für Details siehe die Vorschriften der VDE und des jeweiligen Energieversorgungsverbandes vor Ort). Masterflex A-1299-7369... -
Seite 14: Anweisungen Zu Sicherheit, Wartung, Inspektion Und Montage
Membran, bei Präventionswartungsarbeiten ersetzt werden. • Verfahren für Retouren von Pumpen: Gemäß der Anforderungen unserer 14001-Zertifizierung muss jeder Pumpe, die zu Diagnose- oder Wartungszwecken an Masterflex oder ALMATEC zurück geschickt wird, ein ausgefülltes Dekontaminationblatt beigefügt werden. Ansonsten kann die Pumpe nicht bearbeitet werden. -
Seite 15: Zusätzliche Sicherheitswarnungen
Zweifeln an den Hersteller! • Der Betrieb der Pumpe in feuchter oder aggressiver Luft kann Schaden am Motor und dem Steuergerät verursachen. • Das Steuergerät sollte nicht mit Wasser in Berührung kommen oder Wellen- Lager-Deckelquellen ausgesetzt sein. Masterflex A-1299-7369 3-3... - Seite 16 Spezielle Versionen der „ATEX“ -Anwendungen sind verfügbar. Bitte wenden Sie sich an den Hersteller. Achtung! Unzulässige Betriebsmodi, willkürliche Montage, die Anfertigung von Ersatzteilen und/oder jegliche Änderungen am Design (ohne die Genehmigung des Herstellers) kann die daraus entstehende Haftung ungültig machen. 3-4 A-1299-7369 Masterflex...
-
Seite 17: Kapitel 4 Instandhaltung/Reparaturen
Zeitpunkt sollten auch die Kugellager geprüft werden. Aus Korrosionsgründen oder wenn die Teile ein lautes Geräusch von sich geben, sollte auch der Lager-Service-Kit ersetzt werden. (Masterflex für Bestellnummer kontaktieren). Bitte halten Sie sich beim Umgang mit Chemikalien immer an die allgemeinen Richtlinien und Sicherheitsanweisungen. -
Seite 18: Auswechseln Der Pumpenkammer
Kapitel 4 Instandhaltung/Reparaturen Auswechseln der Die Quattroflow 1200SU EZ-SET Pumpe wurde für den einmaligen Einsatz entwickelt. Die benetzte Pumpenkammer besteht aus Kunststoff und kann schnell Pumpenkammer und problemlos ersetzt werden. Die einfache Entsorgung der Pumpenkammer spart Zeit und Geld, weil die Kosten für die Reinigung, Sterilisation oder eine umfangreiche Reinigungsvalidierung entfallen. -
Seite 19: Remontage Der Pumpenkammer
Richten Sie den Deckel der Wellen-Lager-Deckel-Einheit mit dem Stellstift. Montage der Pumpenkammer Montage der Sicherungsschraube Stellstift Sicherungsschraube Pumpenkammer Stiftschrauben (4x) Montieren Sie die Pumpenkammer mithilfe der Stiftschrauben. Ziehen Ziehen Sie die Sicherungsschraube mit einem Sechskantschlüssel (5 Sie dann den Stellstift heraus. mm) fest. Masterflex A-1299-7369... -
Seite 20: Montage Der Unterbaugruppe
Befestigen Sie das Handrad, indem Sie es im Uhrzeigersinn drehen. Drehen Sie das Handrad bis Sie einen Widerstand spüren. Daran anschließend muss die Markierung auf dem Handrad mindestens bis zur Markierung auf der Bajonettplatte, oder darüber hinaus, gedreht werden. 4-4 A-1299-7369 Masterflex... -
Seite 21: Auswechseln Der Lagereinheit
Kapitel 4 Instandhaltung/Reparaturen Auswechseln der Lagereinheit Kontaktieren Sie Masterflex für die Instandhaltungs-Kits . Der Ersatz der Lagereinheit kann vom Bediener vorgenommen werden . Die folgenden Illustrationen beschreiben den Vorgang Schritt für Schritt . Benötigte Werkzeuge: Inbusschlüssel 5 mm und 6 mm 3. -
Seite 22: Montage Des Riemenantriebs
Befestigen Sie die Ringantriebseinheit am Pumpenadpater und befestigen Nach der Montage des Pumpenkopfs (Abbildung 3.7) muss der Abstand Sie diese mit den drei M6 x 60 Schrauben am Antrieb. zwischen den Verbindungsstückhälften 1,5 mm (0,079-0,118 Zoll) betragen (siehe Abbildung oben). 4-6 A-1299-7369 Masterflex... - Seite 23 Sicherungsschraube mit einem Sechskantschlüssel (5 mm). Stellstift. 3.10 3.11 Montage der Pumpenkammer Montage der Sicherungsschraube Stellstift Sicherungsschraube Pumpenkammer Stiftschrauben (4x) Montieren Sie die Pumpenkammer mithilfe der Stiftschrauben. Ziehen Ziehen Sie die Sicherungsschraube mit einem Sechskantschlüssel Sie dann den Stellstift heraus. (5 mm) fest. Masterflex A-1299-7369...
-
Seite 25: Kapitel 5 Fehlerbehebung
. Ventil auswechseln oder die Pumpe benetzen . Die Membran ist beschädigt (der Ablassdruck war zu hoch) – die Pumpenkammer ersetzen . Die O-Ringe zwischen der Ventilplatte und dem Pumpengehäuse sind defekt PSKITQ12 . Verbindungsstücke richtig ausrichten Siehe Antriebs-Bedienungsanleitung Masterflex A-1299-7369... -
Seite 27: Kapitel 6 Leistungsdiagramm
Untersetzungsverhältnis Leistungssrandard- Exzenterwelle: 5˚ Motorenfrequenz [Hz] Version: 1200 1000 5007 1000 1250 1500 17502 2250 Pumpendrehzahl [U/min] 0 bar 2 bar 4 bar Motorenfrequenz [Hz] 5007 10001 15001 7502 0002 Pumpendrehzahl [U/min] 0 psi 29 psi 58 psi Masterflex A-1299-7369... - Seite 28 Die oben gezeigten Fördermengen wurden mit neuen Membrann Version (Fortsetzung) und neuen Ventilen unter Standardbedingungen nach der Montage der Pumpe bestimmt. Je nach Art des ausgewähltren Motoren-/ Frequenzantyriebskombination, können die Frequenz und die daraus resultierende Pumpenleistung unterschiedlich sein. 6-2 A-1299-7369 Masterflex...
-
Seite 29: Kapitel 7 Technische Daten
5-1700 U/min Verbindungsspezifikation-Einlass (Standard) Verbindungsstück 3/4 Zoll TC Flanschdurchmesser 25 mm Innendurchmesser 15,75 mm Verbindungsspezifikation-Auslass(Standard) Verbindungsstück 3/4 Zoll TC Flanschdurchmesser 25 mm Innendurchmesser 15,75 mm (0,62 Zoll) Position der Verbindungsstücke Inline Anzahl der Fließrichtungen Durchmesser der Antriebswelle 14 mm Masterflex A-1299-7369... -
Seite 30: Technische Daten Der Qf1200Su
Größenangaben Pumpe mit Motor und Edelstahlgehäuse: Länge 445 mm (17,5 Zoll) Breite 280 mm (11 Zoll) Höhe 330 mm (13 Zoll) Gewicht Pumpe mit Motor und Gehäuse: Pumpe mit Motor und Edelstahlgehäuse: 22 .4 kg (49 .3 lbs) 7-2 A-1299-7369 Masterflex... - Seite 32 ALMATEC Maschinenbau GmbH Carl-Friedrich-Gauss-Str. 5 D-47475 Kamp-Lintfort, Germany US & Canada only *EN809 manufactured by: Toll Free 1-800-MASTERFLEX | 1-800-637-3739 Cole-Parmer Instrument Company Outside US & Canada 28W092 Commercial Avenue, Barrington, IL 60010 1-847-549-7600 | 1-847-381-7050 techinfo@masterflex.com | www.masterflex.com...
