Montieren der Lenkdreh-
zapfen
Lenkschenkel unter eine geeig-
nete Presse legen.
Erhitzen Sie den Achsfaust A
mit großer Schweißflamme.
Pressen Sie den Lenkbolzen mit
einem geeigneten Dorn mittig in
die Achsfaust..
!
ACHTUNG
Eindrücken des Lenk-
bolzen ohne Erwärmen
zerstört die Lenkfaust-
bohrung!
Schrauben Sie die Grundplatte
(Pos. 168) mit Lenkhebel
(Pos. 165) an.
Bauen Sie Naben- und Brems-
teile an.
8
72
Mounting the steering
knuckles
Lay the steering pivot pin under
a suitable press.
Heat the axle stub A with high
weld flame.
Press the steering bolt centered
into the axle stub with a suita-
ble mandrel.
ATTENTION
Pushing in the steering bolt
without heating destroys the
steering stub bore!
Remove the base plate (pos.
168) with the steering arm
(pos. 165).
Remove the hub and brake
parts.
Pose des pivots de
direction
Posez le fussée directice de
manœuvre dans une presse
adéquate.
Chauffez au chalumeau la
chape de l'essieu A.
A l'aide d'un poinçon adéquat,
enfoncez le pivot de direction
bien au centre de la chape de
l'essieu.
ATTENTION
Si vous enfoncez le pivot de
direction sans avoir chauffé
l'orifice dans la chape de
l'essieu, l'orifice dans la chape
sera détruit !
Revissez le support de vase
(168) sur le levier de comman-
de de fusée directice (165).
Remontez les moyeux et les
freins.
168
153
165

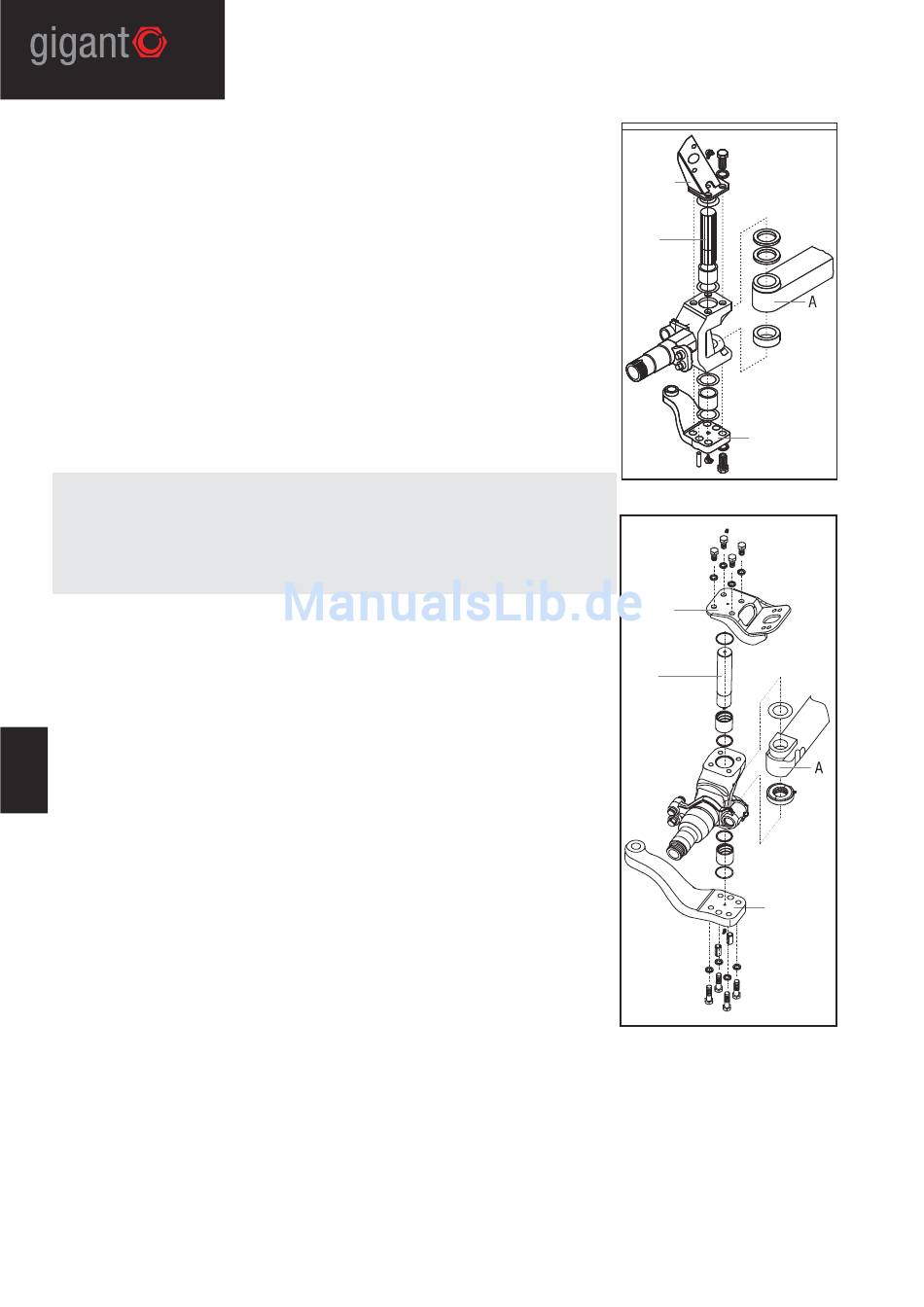

Bild, fig., figure 7201
168
153
165
GZK2 ...
Bild, fig., figure 7202
