Radnabe Mit Bremsscheibe Montieren - GIGANT ACHSEN Werkstatt-Handbuch

Radnabe mit Brems-
scheibe montieren
!
ACHTUNG
Vor Begin der Reparatur-
arbeiten muß das Fahr-
zeug gegen Wegrollen
abgesichert sein! Die
Betriebs- und Feststell-
bremse muß sich im ge-
lösten Zustand befinden!
ACHTUNG
!
Achten Sie auf den
korrekte Sitz des
Radbolzenkopfes an der
Bremsscheibe. Die ab-
geflachte Kopfseite muß
am Bremsscheibenbund
anliegen!
Säubern Sie den Achsstummel
und die Innenseite des Lagers
Schrauben Sie den Montage-
dorn auf den Achsstummel.
!
ACHTUNG
Links-/Rechtsgewinde.
Keinen Schlagschrauber
verwenden
VORSICHT
Die Montage des Na-
bensatzes ohne Benut-
zung des Montagedorns
verursacht Schäden am
Lager und am Gewinde des
Achsstummels.
Bestreichen Sie den Achsstum-
mel mit Anti-fretting Paste (Bild
5301).
Mount wheel hub with
brake disc
ATTENTION
Prior to starting repair
work, the vehicle must be
secured against rolling!
The service brake and
parking brake must be
released!
ATTENTION
Ensure correct seat of the
wheel bolt head on the
brake disc. The flattened
head side must be posi-
tioned on the brake disc
spigot!
Clean the Stub shaft and inner
side of the bearing.
Screw the mounting mandrel
onto the stub shaft.
ATTENTION
Left-hand thread/right-hand
thread.
Don't use impact wrench
CAUTION
Mounting the hub set without
using the mounting mandrel
will damage the bearing and
the stub shaft thread.
Apply GIGANT compound (Mo-
likote TP 42) to the stub shaft
with a brush (fig. 5301).
Pose du moyeu de roue
avec disque de frein
ATTENTION
Avant de commencer les
réparations, il faut caler le
véhicule pour l'empêcher
de rouler.
Le frein de service et de
stationnement doit être
desserré !
ATTENTION
Contrôlez la parfaite assi-
se de la tête du boulon sur
le disque du frein. La tête
plate doit être contre le
bord du disque de frein!
Nettoyez la face intérieure du
roulement et de la bague.
Vissez le mandrin de montage
sur la fusée d'essieu.
ATTENTION
Pas gauche /droit.
Ne pas visseuse à chocs
Prudence
La pose du moyeu sans uti-
liser le mandrin de montage
occasionne des dommages
sur les roulements et sur le
filetage de la fusée d'essieu.
Appliquez de la pâte GIGANT
(Molykote TP 42) sur la fusée
d'essieu (figure 5301).
trailer achsen
7

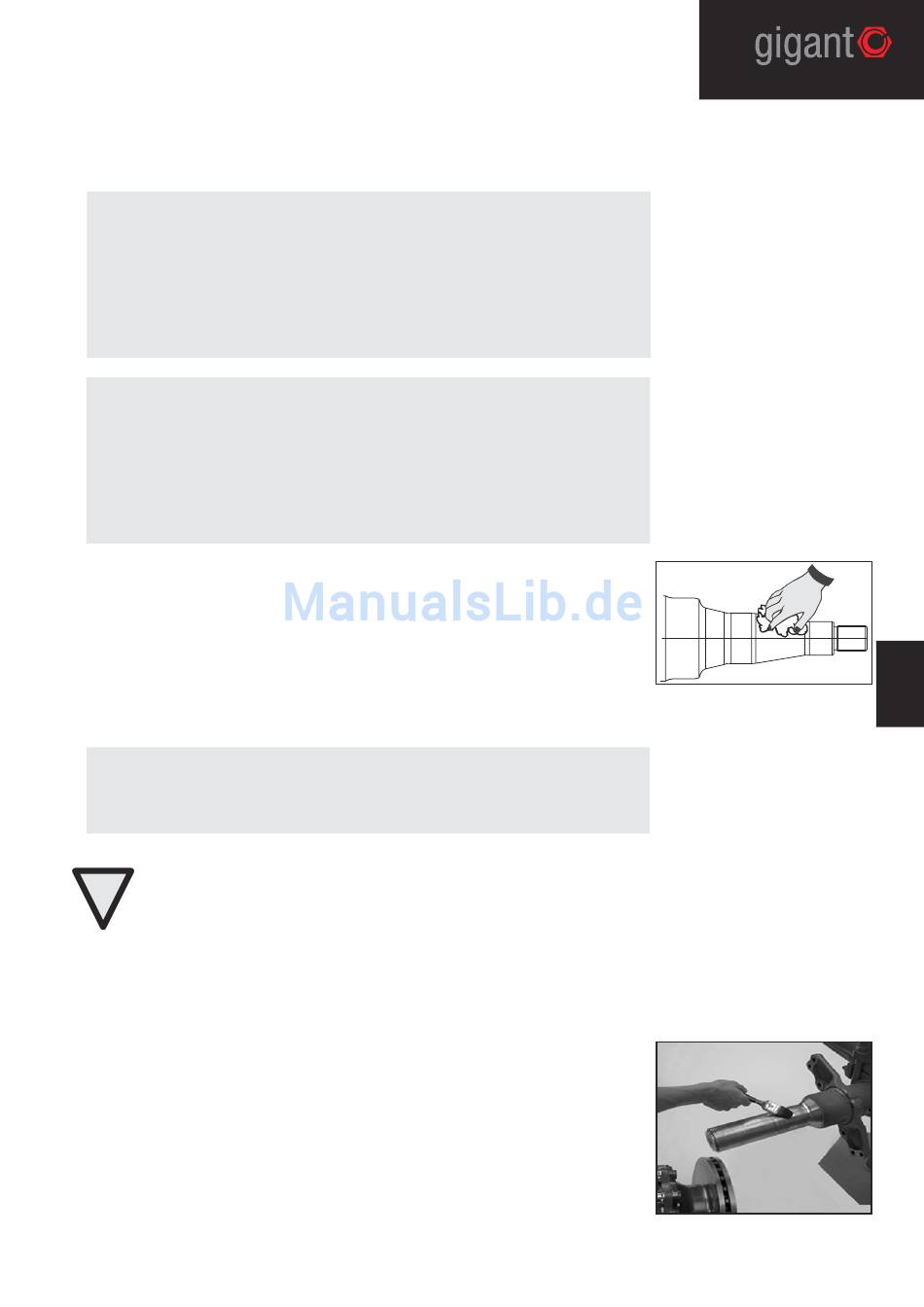

Bild, fig., figure 5301
Bild, fig., figure 5302
53
