Azalea Base - Invacare Azalea Benutzerhandbuch

1-3.
A
A.
B.
Rea ® Azalea

Azalea Base

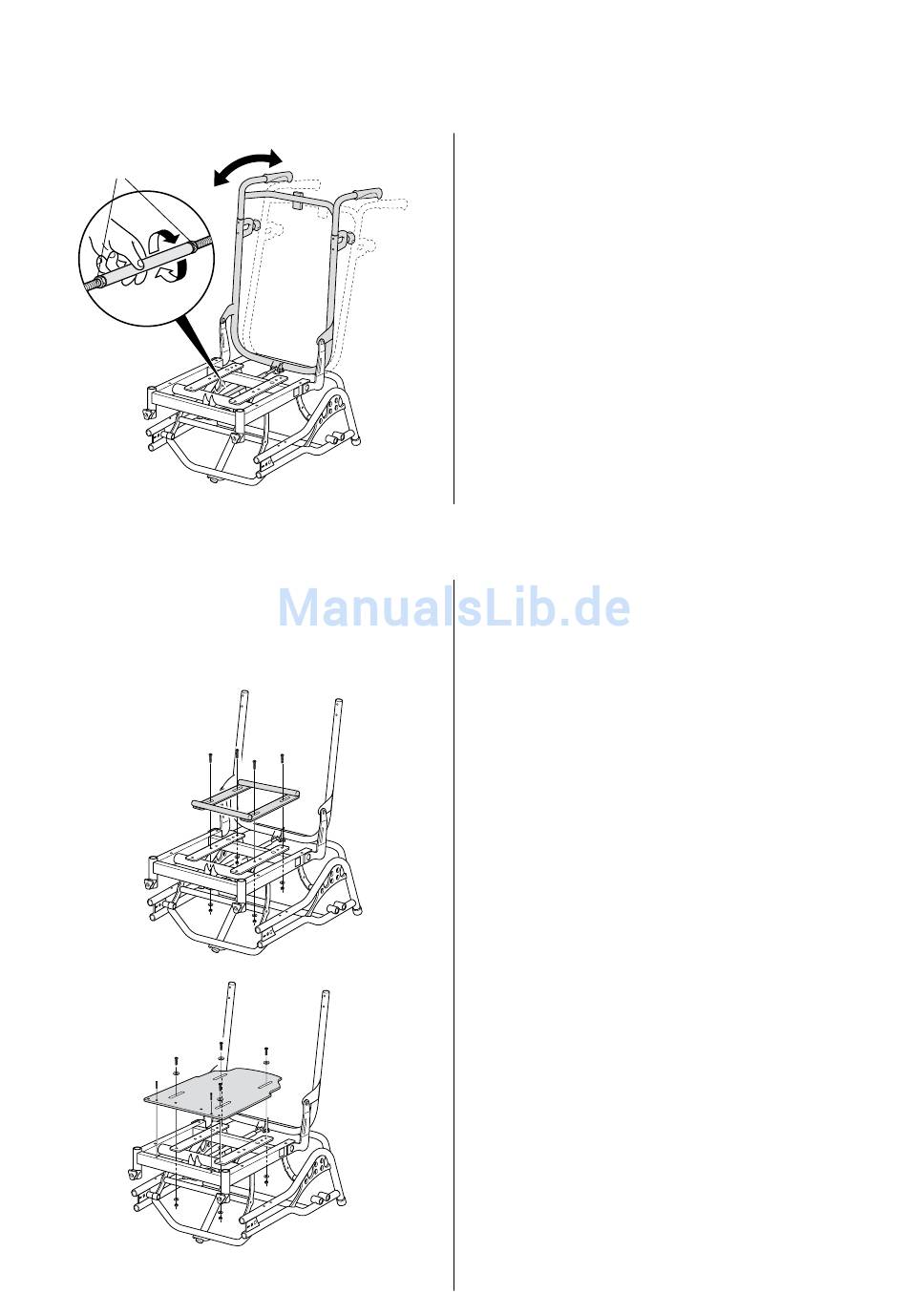

Rückenlehnenwinkel
1. Um den Rückenlehnenwinkel der Azalea Base zu
verändern, lösen Sie zunächst mit einem Sechs-
kantschlüssel die Muttern (A) an der Sicherungs-
schraube.
2. Stellen Sie den gewünschten Rückenwinkel durch
Drehen des Metallrohrs ein.
3. Ziehen Sie die Muttern (A) wieder fest.
Sitze
Es gibt drei Möglichkeiten um einen Sitz auf der
Azalea Base zu montieren:
1. direkt auf die Sitzrohre
2. mit dem H-Haltewinkel
3. auf einer Sitzplatte
A. h-haltewinkel
Der H-Haltewinkel ist für die Montage einer
Schnellverschluss–Sitzschale zusammen mit der
Azalea Base gedacht. Er ist tiefenverstellbar.
B. Sitzplatte
Die Sitzplatte eignet sich für die Montage ver-
schiedenster Sitzschalen ohne Schnellverschluss.
Die Sitzplatte ist tiefenverstellbar.
25
