Stichlagenoptimierung
2.2.2 Magnetventil Festo montieren

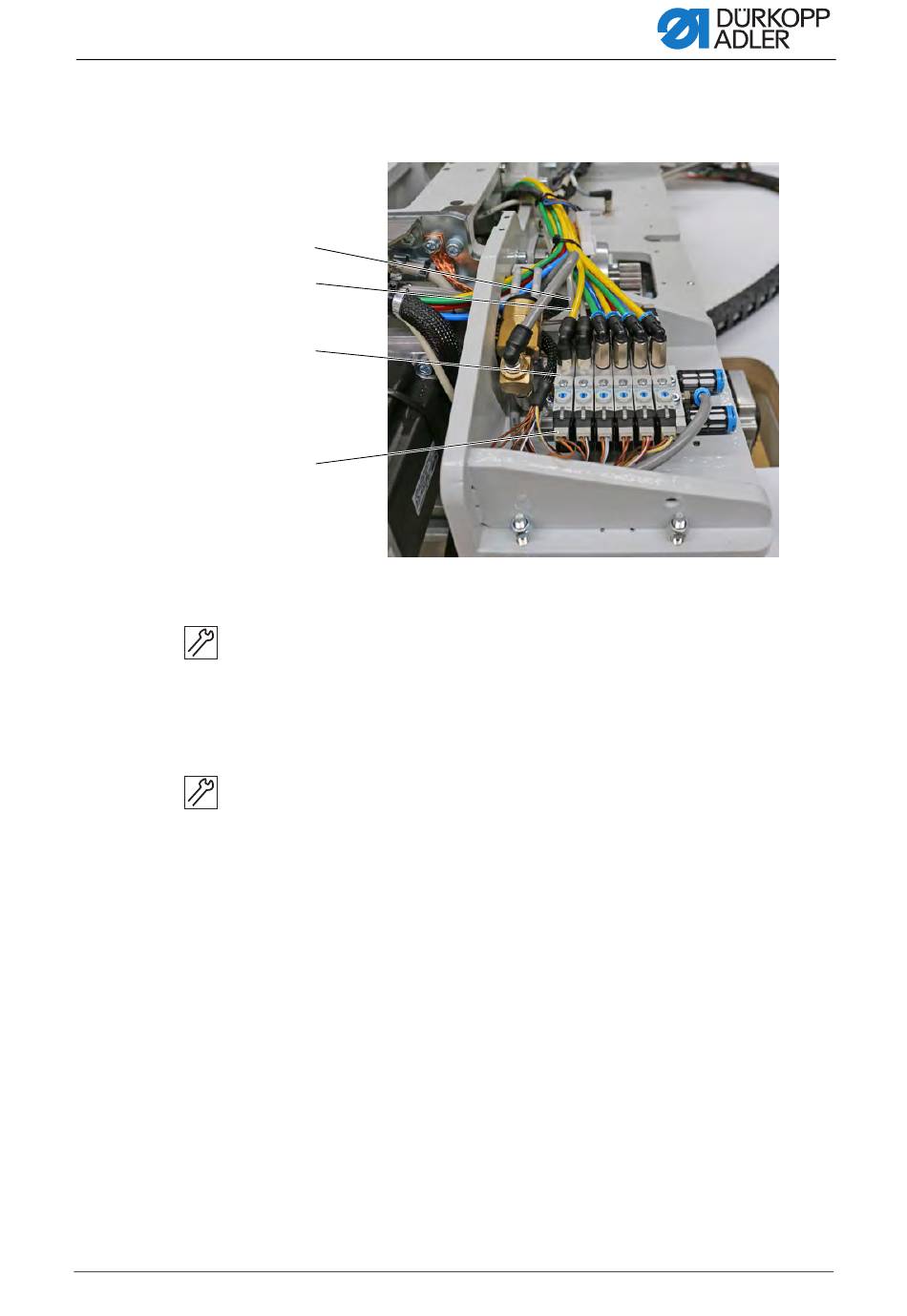

Abb. 5: Magnetventil montieren (1)
(1) - Schlauch
(2) - Schlauch
So montieren Sie das Magnetventil:
1. Blindplatte vom Ventilblock demontieren.
2. Magnetventil (3) auf den Ventilblock schrauben.
3. Schläuche (1) und (2) mit Kabelbindern an den vorhandenen Leitun-
4. Stecker X458 (4) an Magnetventil (3) anstecken.
Zusatzanleitung 906-10/911-210-10 - 00.0 - 06/2020
①
②
③
④
• Klasse 906-10: Ausgang 7
• Klasse 911-210-10: Ausgang 8
gen und Schläuchen fixieren und nach vorne zum Greifer führen.
(3) - Magnetventil
(4) - Stecker X458
7
