2.2 Magnetventil montieren
2.2.1 Magnetventil Bürkert montieren

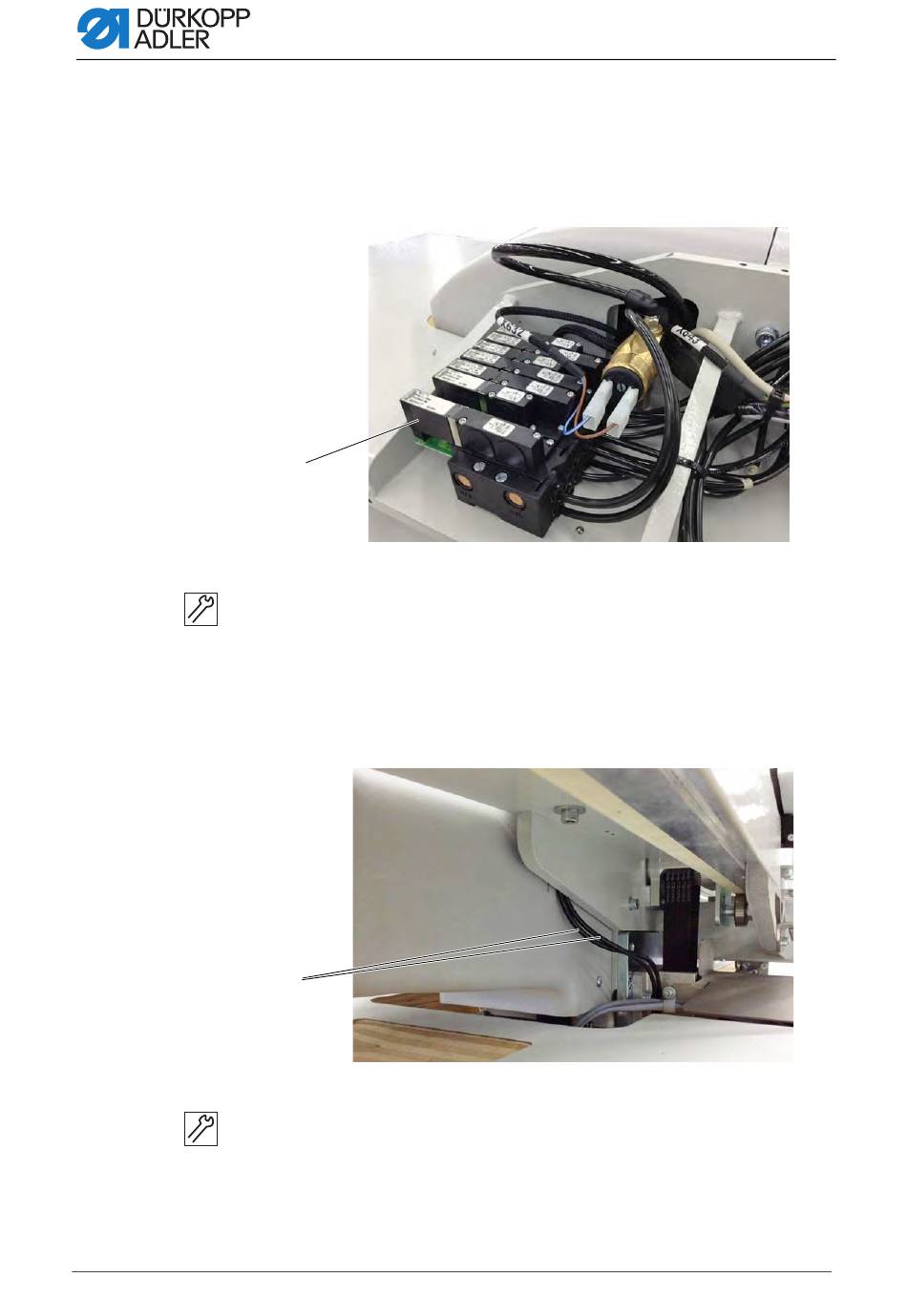

Abb. 3: Magnetventil montieren (1)
(1) - Magnetventil
So montieren Sie das Magnetventil:
1. Blindplatten vom Ventilblock demontieren.
2. Magnetventil (1) montieren.
Abb. 4: Magnetventil montieren (2)
(2) - Schläuche
3. Schläuche (2) zwischen der hinteren Haube des Maschinenoberteils
4. Schläuche (2) mit Kabelbindern an den vorhandenen Leitungen und
5. Schläuche (2) an der Stichlagenoptimierung anschließen.
6
①
• Klasse 906-10: Ausgang 7
• Klasse 911-210-10: Ausgang 8
②
und dem Transportsystem-Träger nach unten führen.
Schläuchen fixieren und bis vorne zum Greifer führen.
Stichlagenoptimierung
Zusatzanleitung 906-10/911-210-10 - 00.0 - 06/2020
