16.1.2 Isolieren der Kältemittelleitungen
16.2 Anschließen der Kältemittelleitung
16.2.1 Kältemitteilleitungen anschließen
FXSN50~112A2VEB
CO₂ Conveni-Paket: Inneneinheit
4P602817-1A – 2020.05

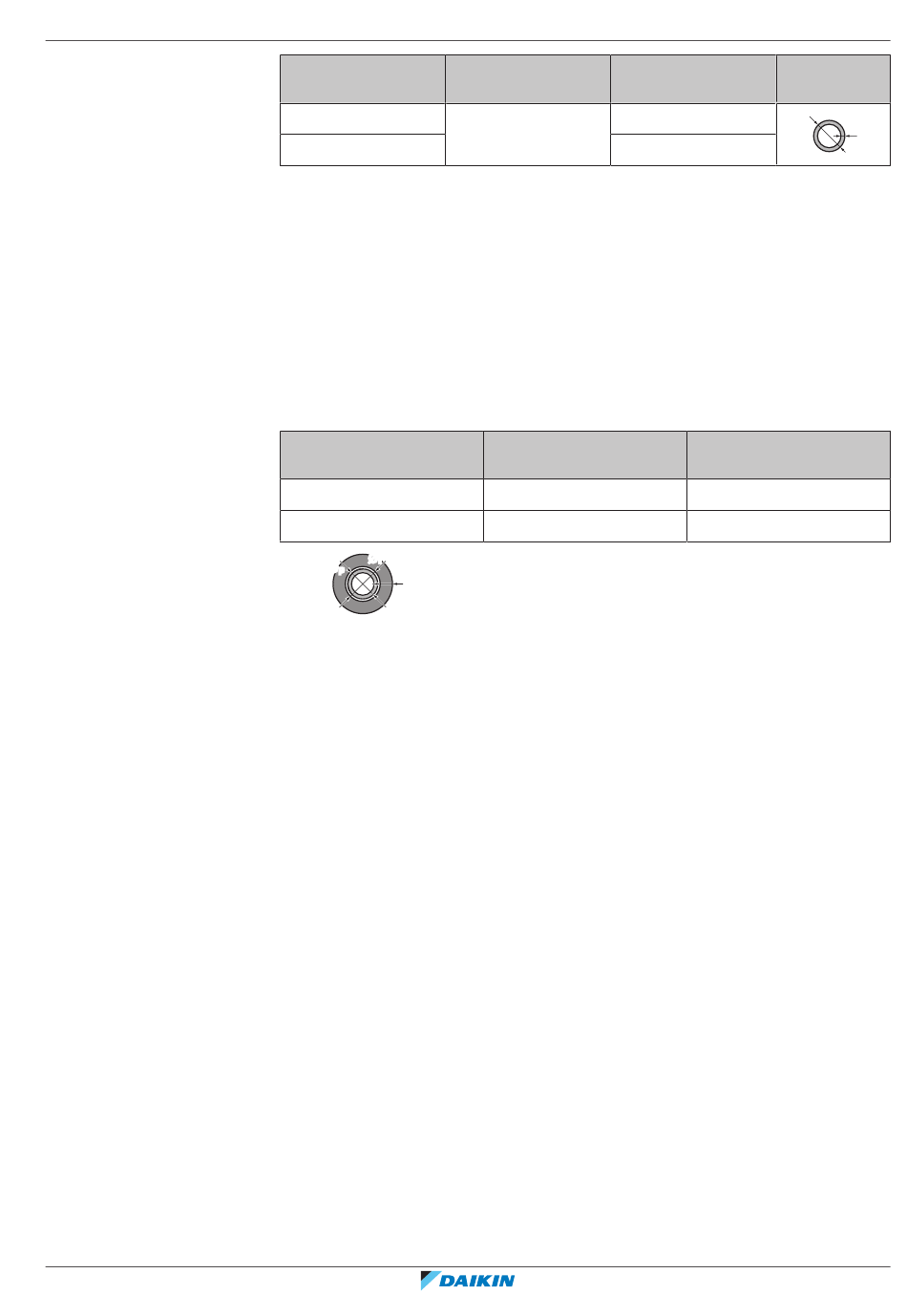

Außendurchmesser
(Ø)
9,5 mm (3/8")
12,7 mm (1/2")
(a)
Je nach den geltenden gesetzlichen Vorschriften und dem maximalen Betriebsdruck der
Einheit (siehe "PS High" auf dem Typenschild der Einheit) ist möglicherweise eine größere
Rohrstärke erforderlich.
▪ Verwenden Sie als Isoliermaterial Polyethylenschaum:
- Wärmeübertragungsrate zwischen 0,041 und 0,052 W/mK (0,035 und
0,045 kcal/mh°C)
- mit einer Hitzebeständigkeit von mindestens 120°C
▪ Isolationsdicke
Rohr-Außendurchmesser
(Ø )
p
9,5 mm (3/8")
12,7 mm (1/2")
Ø Ø
i i
Ø Ø
p p
t
Liegen die Temperaturen überwiegend über 30°C und hat die Luft eine relative
Luftfeuchtigkeit über 80%, muss das Isoliermaterial mindestens 20 mm dick sein,
damit sich auf der Oberfläche des Isoliermaterials kein Kondensat bildet.
Vor Anschließen der Kältemitteilleitungen
Außen- und Inneneinheit müssen montiert sein.
Typischer Ablauf
Anschließen der Kältemittelleitungen beinhaltet:
▪ Kältemittelleitung an die Inneneinheit anschließen
▪ Kältemittelleitung an die Außeneinheit anschließen
▪ Kältemittelleitungen isolieren
▪ Befolgen Sie die Richtlinien für:
- Biegen von Rohren
- Hartlöten
- Verwendung der Absperrventile
16 Installation der Leitungen
|
Härtegrad Stärke (t)
R420 ≥0,65 mm
(gezogen)
≥0,85 mm
Innendurchmesser der
Isolation (Ø )
i
10~14 mm
14~16 mm
(a)
Ø
t
Isolationsdicke (t)
≥10 mm
≥10 mm
