15 | Installation des Geräts
Referenz für Installateure und Benutzer
58
a
b
c
b
d
f
e:
630

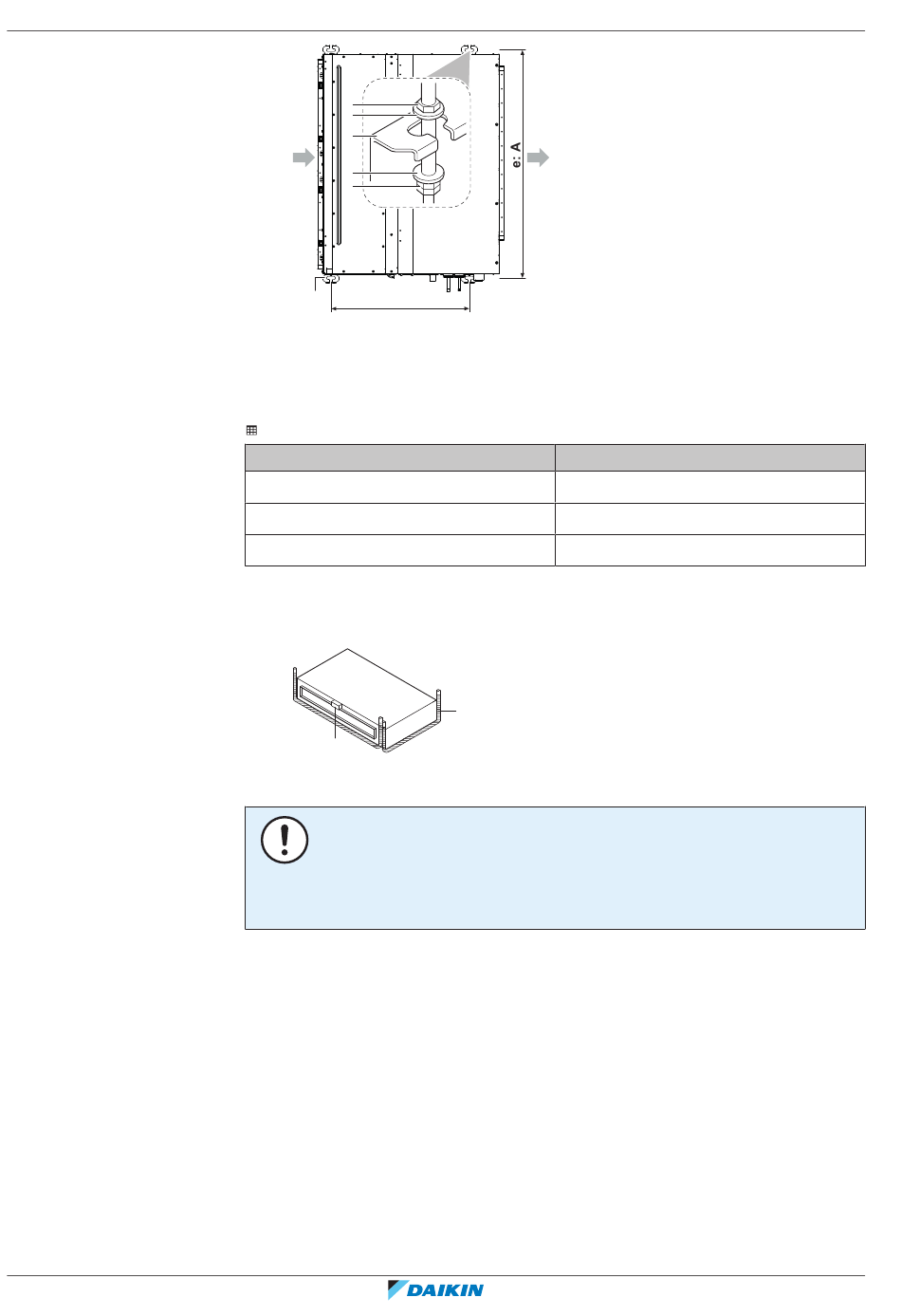

a Mutter (bauseitig zu liefern)
b Unterlegscheibe (Zubehör)
c Aufhängebügel
d Doppelmutter (bauseitig zu liefern)
e Tragbolzen-Abstand
f Tragbolzen
15‒3 Tragbolzen-Abstand (A)
Klasse
50
71
112
▪ Waagerecht. Stellen Sie mit Hilfe einer Wasserwaage oder mit einem mit Wasser
befüllten Vinylschlauch sicher, dass alle vier Ecken der Einheit auf einer Ebene
liegen.
a
a Wasserwaage
b Vinylschlauch
HINWEIS
Die Einheit NICHT geneigt installieren. Mögliche Folge: Wenn die Einheit gegen die
Fließrichtung des Kondenswassers geneigt ist (falls die Abflussrohrseite höher ist),
kann es zu Funktionsstörungen des Schwimmerschalters und zu einem
Wasseraustritt kommen.
4×
(mm)
A (mm)
738
1038
1438
b
FXSN50~112A2VEB
CO₂ Conveni-Paket: Inneneinheit
4P602817-1A – 2020.05
