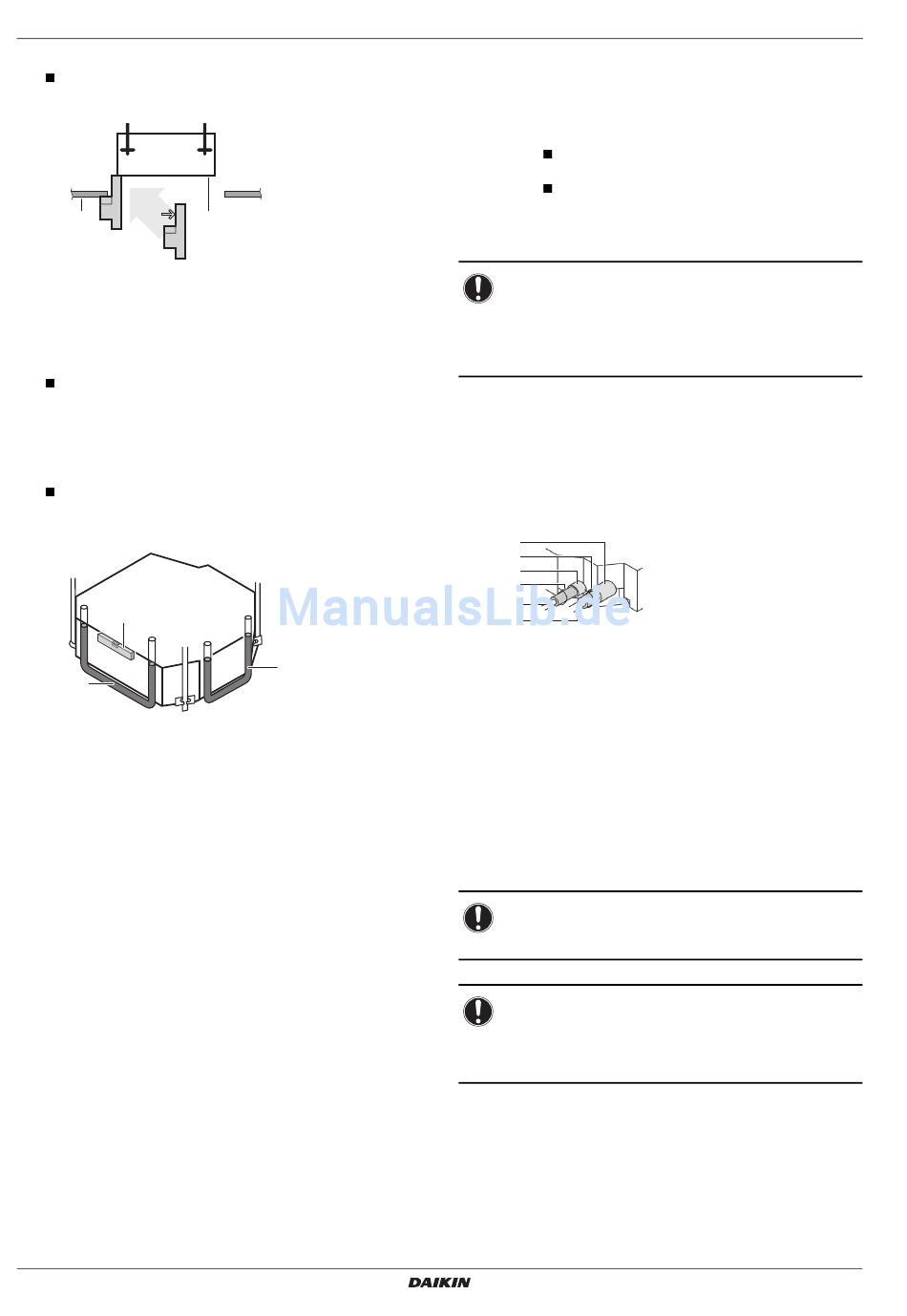

Installieren des Ventilator-Konvektors
Verwenden Sie bei einer Installation mit
Frischlufteinlass-Kit die lange Seite der Montagehilfe wie
in der Abbildung unten gezeigt.
a
Abb. 4.3: Installation mit Frischlufteinlass
a Abgehängte Decke
b Ventilator-Konvektor
4 Prüfen Sie, ob die Einheit horizontal nivelliert ist.
Installieren Sie die Einheit nicht geneigt. Die Einheit ist
mit einer integrierten Kondensatpumpe und mit einem
Schwimmerschalter ausgestattet. Wenn die Einheit gegen
die Richtung des Kondensatflusses geneigt ist (die Seite,
an der sich das Abflussrohr befindet, ist angehoben), kann
es zu Funktionsstörungen des Schwimmerschalters und zu
einem Wasseraustritt kommen.
Stellen Sie mit Hilfe einer Wasserwaage oder mit einem mit
Wasser befüllten Vinylschlauch wie in der Abbildung unten
gezeigt sicher, dass die Einheit an allen vier Ecken
nivelliert ist.
a
b
Abb. 4.4: Prüfen, ob die Einheit nivelliert ist
a Wasserwaage
b Vinylschlauch
5 Entfernen Sie die Montageschablone. (Nur bei neuen Decken)
Installieren des Ventilator-Konvektors
4.5. Durchführen der Wasserleitungs-
Montagearbeiten
Installieren des Ventilator-Konvektors
4.5.1. Anschließen der Wasserleitungen
Die Einheit ist mit Anschlüssen für den Wasseraus- und -einlass
ausgestattet. Außerdem ist an den Wasserein- und -auslässen ein
Entlüftungsventil zum Entlüften der Leitungen angebracht (siehe
Abbildung 6: "Wasserleitungsanschluss").
a Anschluss für das Ablaufrohr
b Durchführung für die Stromversorgung
c Wassereinlass (3/4" BSP, Innengewinde)
d Wasserauslass (3/4" BSP, Innengewinde)
e Kaltwassereinlass (3/4" BSP, Innengewinde)
f Kaltwasserauslass (3/4" BSP, Innengewinde)
g Warmwassereinlass (3/4" BSP, Innengewinde)
h Warmwasserauslass (3/4" BSP, Innengewinde)
i Durchführung für das Datenübertragungskabel
j Entlüftungsventil
Installationsanleitung
7
b
b
Schließen Sie die Wasserein- und -auslässe des Ventilator-
Konvektors wie in der Abbildung 5: "Anschließen der
Wasserleitungen" gezeigt an die Wasserleitungen an.
a Verlegen der Wasserleitungen:
3/4" BSP, Außengewinde bei direktem
Anschluss an die Einheit,
3/4" BSP, Innengewinde bei Anschluss an ein
optionales Ventil.
b O-Ring (mit der Einheit mitgeliefert)
Hinweis
Üben Sie beim Anschließen der Rohrleitung keine
übermäßige Kraft aus. Dies könnte die Deformation
der Rohrleitungen der Einheit zur Folge haben.
Eine Verformung der Rohrleitung kann zu Fehlfunktionen
der Einheit führen.
Bei Verwendung des optionalen Ventils ziehen Sie die
Installationsanleitung des Ventil-Kits für Informationen zur Installation
der bauseitigen Rohrleitungen zu Rate.
Installieren des Ventilator-Konvektors

4.5.2. Isolieren der Wasserleitungen

Der gesamte Wasserkreislauf muss einschließlich aller Rohrleitungen
isoliert werden, um Kondensatbildung und eine Verringerung der
Kapazität zu verhindern.
c
d
c
d
b
a
Abb. 4.5: Isolieren der Wasserrohrleitungen
a Wassereinlass
b Wasserauslass
c Dichtungskissen für Rohrleitungsanschlüsse
(mit der Einheit mitgeliefert)
d Isolierschlauch (mit der Einheit mitgeliefert)
Liegen die Temperaturen über 30°C und hat die Luft eine relative
Luftfeuchtigkeit von über 80%, muss die Isolierung mindestens 20 mm
dick sein, damit sich auf der Oberfläche der Isolierung kein Kondensat
bildet.
Installieren des Ventilator-Konvektors
4.5.3. Befüllen des Wasserkreislaufs
Hinweis
Die Wasserqualität muss der EU Richtlinie 98/83 EG
entsprechen.
Hinweis
Die Verwendung von Glykol ist zulässig, doch die Menge
sollte nicht 40% der Gesamtmenge überschreiten. Eine
höhere Glykolmenge kann die hydraulischen
Komponenten beschädigen.
Vielleicht ist es nicht möglich, während des Füllvorgangs die gesamte
Luft aus dem System zu entfernen. Während der ersten
Betriebsstunden der Einheit kann die verbliebene Luft abgelassen
werden. Die Luft kann über das manuelle Entlüftungsventil
abgelassen werden. Die Position des Entlüftungsventils an der Einheit
ist in Abbildung 6: "Wasserleitungsanschluss" angegeben.
FWC
Ventilator-Konvektoren
4PW64525-1B – 2014.03
