15 | Installation des Geräts
Referenz für Installateure und Benutzer
50
A
800
C
800

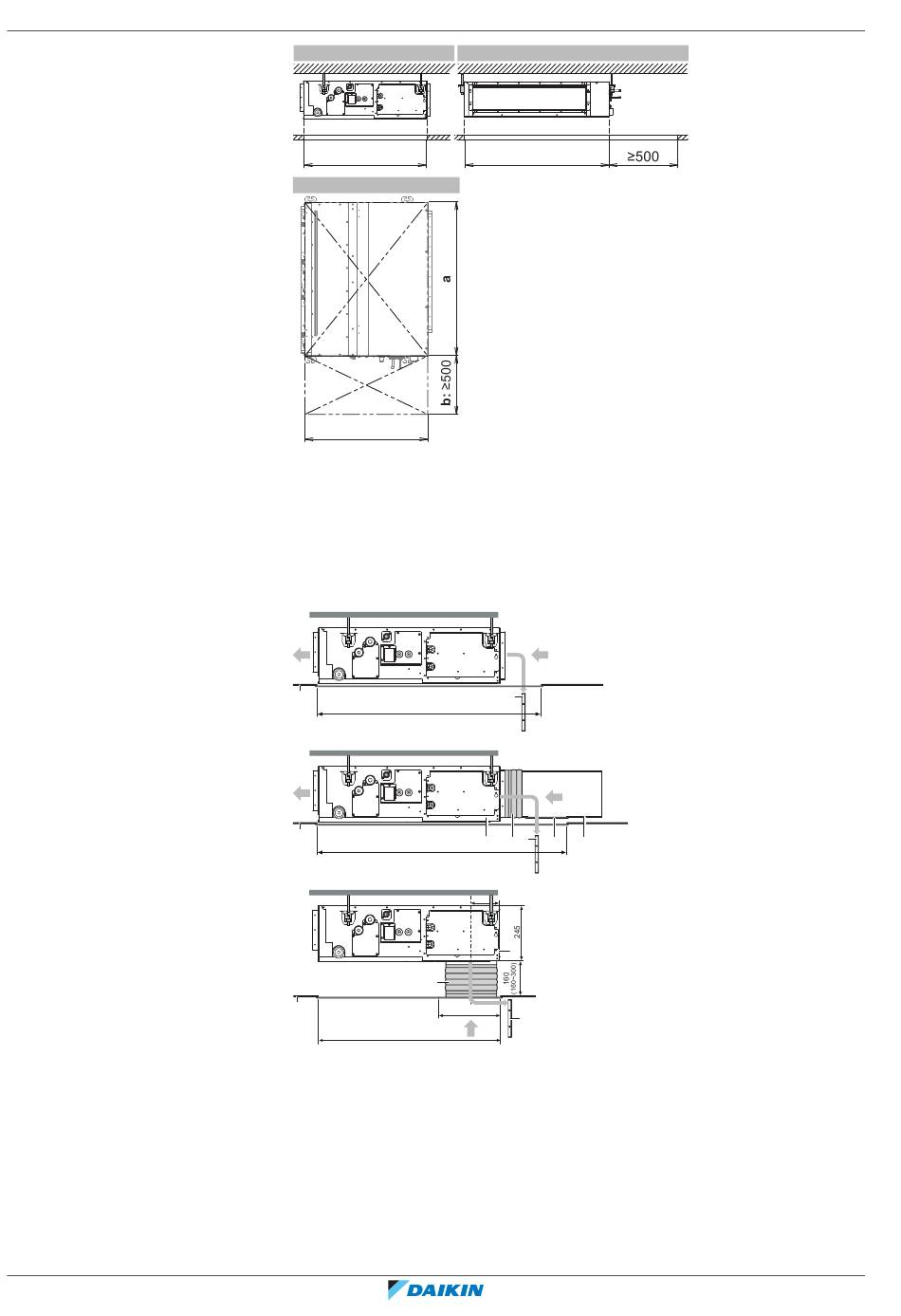

A Seitenansicht: Kältemittelrohrleitung, Abflussrohr, Steuerkasten
B Seitenansicht: Lufteinlass
C Draufsicht
a Deckenöffnung
Klasse 50: 700 mm
Klasse 71: 1000 mm
Klasse 112: 1400 mm
b Platz für Wartungsarbeiten
Installationsoptionen
A
a
b
B
a
b
C
a
b
800
A Standardmäßiges Ansaugen auf der Rückseite
B Installation mit rückseitigem Gewebestutzen und Kanal-Wartungsöffnung
C Installation mit Gewebestutzen unten und Lufteinlassgitter
a Deckenoberfläche
b Deckenöffnung
c Weg zum Entfernen des Luftfilters bei Luftfilter-Wartung
d Lufteinlassfilter
e Kanal-Wartungsöffnung
f Austauschplatte
g Segeltuchanschluss für Lufteinlassblende (bauseitig zu liefern)
h Lufteinlassblende (bauseitig zu liefern), Öffnung
B
a
c
≥1100
(mm)
c
e d
g
f
≥1100
(mm)
125
f
g
h
≥460
c
(mm)
(mm)
FXSN50~112A2VEB
