15.2 Montieren des Innengeräts

15.2.1 Richtlinien zur Installation der Inneneinheit

FXSN50~112A2VEB
CO₂ Conveni-Paket: Inneneinheit
4P602817-1A – 2020.05
INFORMATION
Optionale Einrichtungen. Lesen Sie vor der Installation einer optionalen Einrichtung
die zugehörige Installationsanleitung. Abhängig von den Bedingungen vor Ort ist es
möglicherweise einfacher, erst die optionale Einrichtung zu installieren.

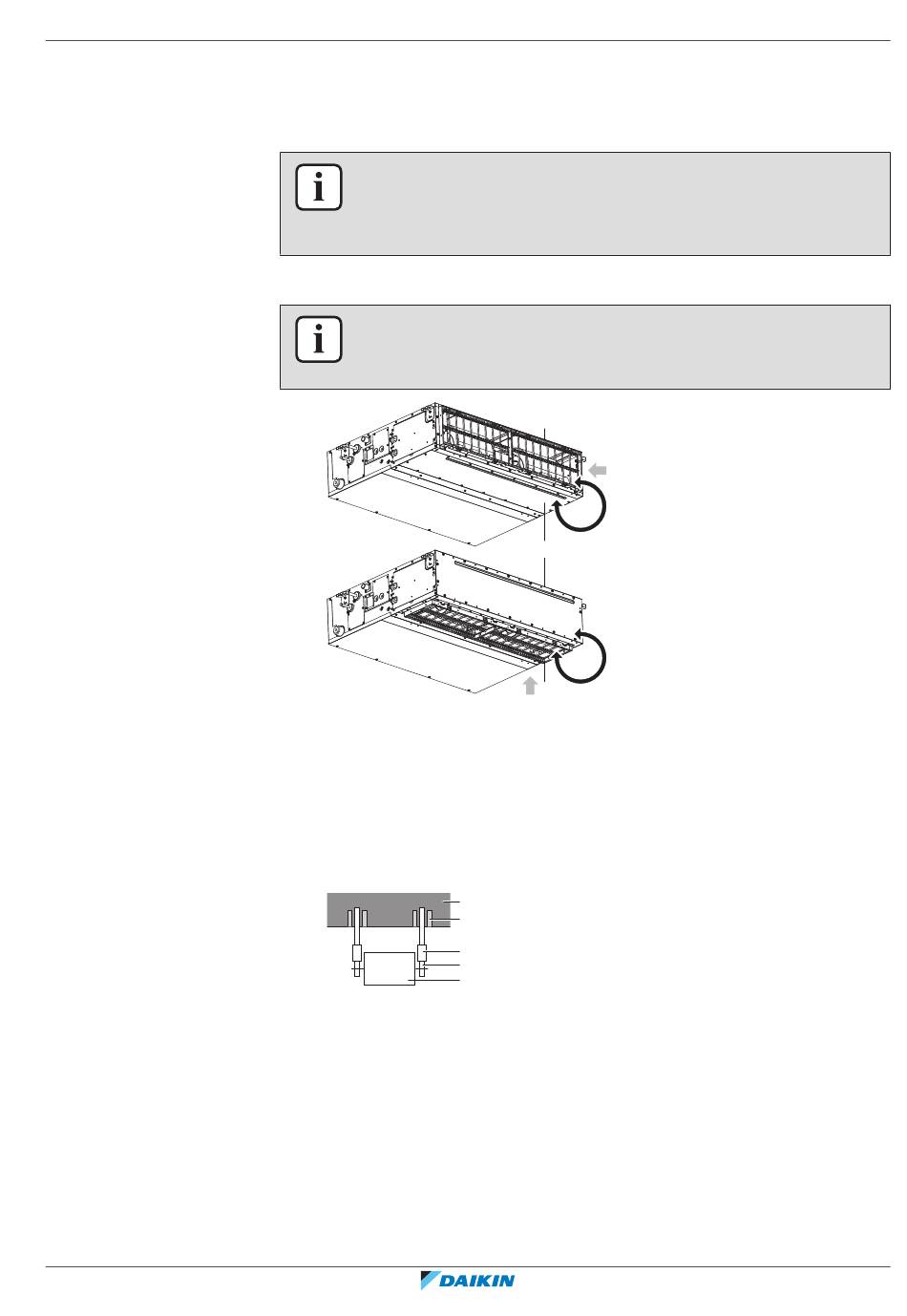

Installationsoptionen
INFORMATION
Indem die Austauschplatte durch die Halteplatte des Luftfilters ersetzt wird, kann die
Einheit so benutzt werden, dass das Ansaugen von unten geschieht.
a Luftfilter-Halteplatte mit Luftfilter
b Austauschplatte
▪ Deckenstärke. Prüfen Sie, ob die Decke tragfähig genug ist, um das Gewischt der
Einheit zu halten. Falls keine ausreichende Tragfähigkeit besteht, verstärken Sie
die Decke, bevor Sie die Einheit installieren.
- Bei bestehenden Decken sind Dübel zu verwenden.
- Bei neuen Decken sind eingelassene Gewindeeinsatzbuchsen, eingelassene
Dübel oder andere bauseitig zu liefernde Teile zu benutzen.
a Dübel
b Deckenplatte
c Lange Mutter oder Spannschraube
d Tragbolzen
e Inneneinheit
▪ Tragbolzen. Verwenden Sie M10 Tragbolzen für die Installation. Befestigen Sie
den Aufhängebügel am Tragbolzen. Befestigen Sie ihn sicher mit Hilfe einer
Mutter und einer Unterlegscheibe an der oberen und unteren Seite des
Aufhängebügels.
a
b
a
b
a
c
d
e
