16 | Installation der Leitungen
Referenz für Installateure und Benutzer
68
2 Kältemittelrohrleitungen nur über gelötete Verbindungen an die Einheit
anschließen.
HINWEIS
Beim Löten ein nasses Tuch auf die an der Einheit angebrachte Isolierung legen (a)
und dafür sorgen, dass die Temperatur nicht über 200°C steigt.
a An der Einheit angebrachte Isolierung
b Rohrleitung auf Seite der Inneneinheit
c Gelötete Verbindung
d Bauseitige Rohrleitung

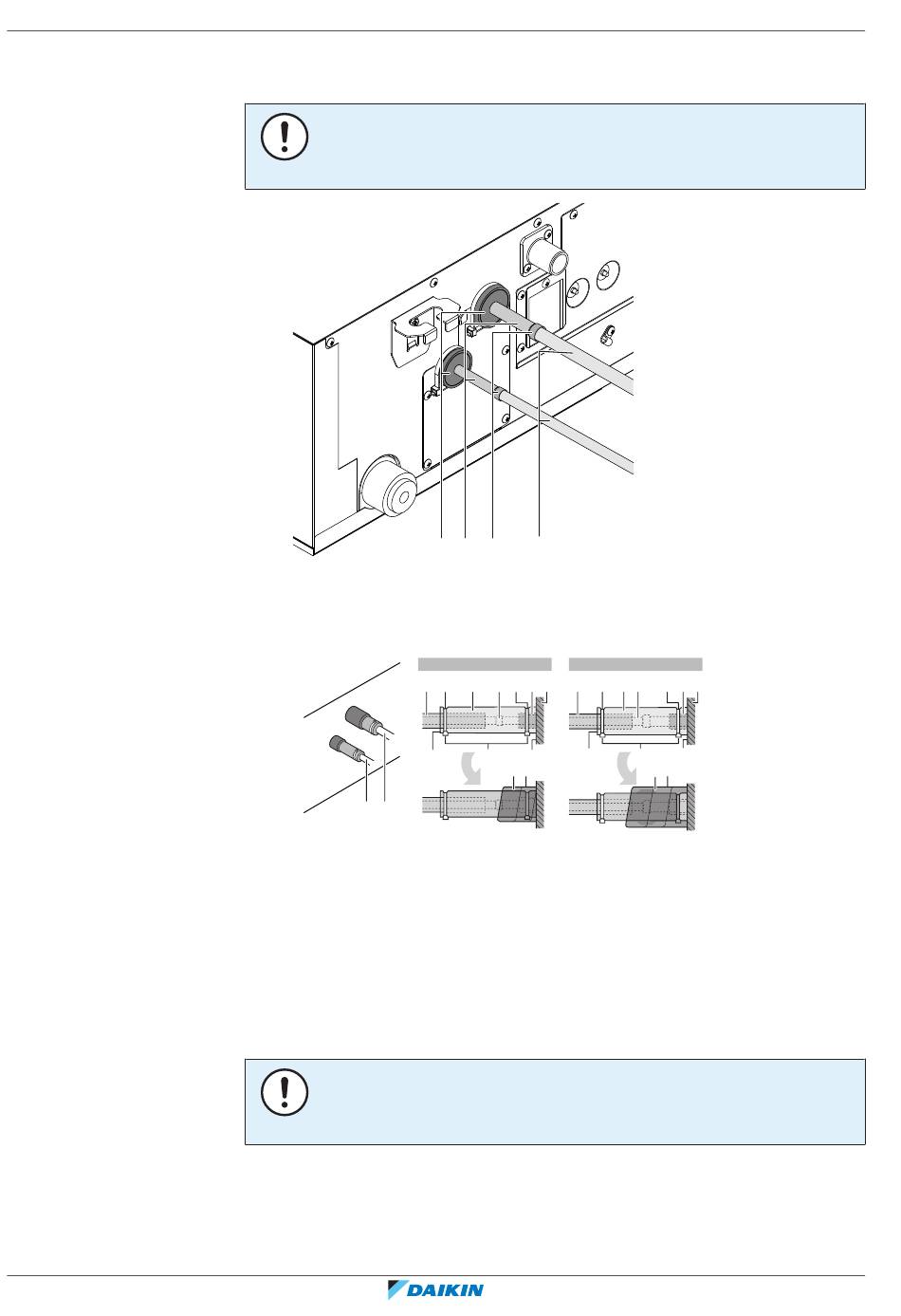

3 Kältemittelrohrleitung an der Inneneinheit wie folgt isolieren:
a
A B
A Gasleitung
B Flüssigkeitsleitung
a Isoliermaterial (bauseitig zu liefern)
b Kabelbinder (Zubehör)
c Isolierstücke: Groß (Gasrohr), klein (Flüssigkeitsleitung) (Zubehör)
d Gelötete Verbindung
e Kältemittelleitungsrohr-Anschluss (am Gerät angebracht)
f Einheit
g Dichtungspads: Mittel 1 (Gasrohr), mittel 2 (Flüssigkeitsleitung) (Zubehör)
1 Die Falze der Isolierstücke nach oben drehen.
2 Am Sockel der Einheit befestigen.
3 Die Kabelbinder auf den Isolierstücken festziehen.
4 Das Dichtungspad vom Sockel der Einheit zum oberen Teil der Lötverbindung wickeln.
HINWEIS
Darauf achten, dass alle Kältemittelleitungen isoliert werden. An jeder frei liegenden
Rohrleitung könnte Feuchtigkeit kondensieren.
a b c d
A
b c d b e f a b
1 3 2 1
g
4
B
c d b e f
3 2
g
4
